8. ACCESSORIES / アクセサリ 290 PTS-NXT-08JE

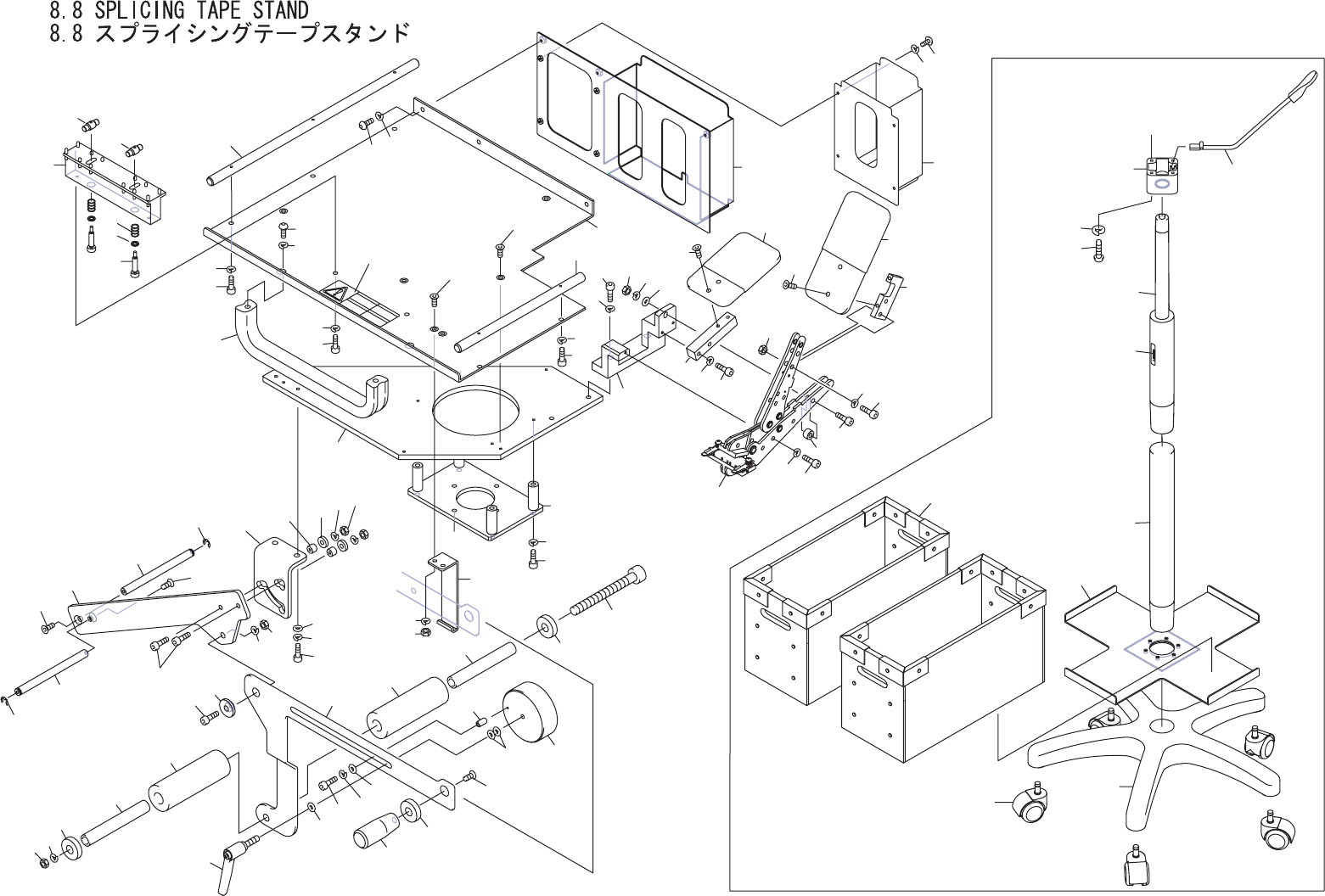

8.8 SPLICING TAPE STAND
8.8.スプライシングテープスタンド
UK03502
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PZ18530 1 ADJUSTER アジャスタ FE
2 PZ18540 1 LEVER レバー FE
3 PZ18630 1 SPRING スプリング OT
4 PZ18651 1 BASE ベース OT
5 PZ18660 5 CASTER キャスタ OT
6 PZ27641 1 SUPPORT COLUMN 支柱 OT
7 H5323A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
8 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
9 PB61391 1 CATCH, BOX 受け ＢＯＸ OT
10 XB02461 2 BOX, DUST ＢＯＸ ダスト OT
11 PX07400 1 SEAL, BAR CODE シール バーコード OT
12 AA52W00 1 BLOCK, JIG ブロック 治具 OT
14 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
15 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
16 PM88310 2 RETAINER, TAPE 押え テープ FE
17 H51209 2 BOLT ボルト MSB5-15 FE
18 S3253F 2 SPRING スプリング WM8-10 FE
19 W1092D 2 WASHER ワッシャ WSSB 8-5-1 FE
20 PM02GH0 1 PLATE, RETAINING プレート 押え FE
21 H5296A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X040 FE
22 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
23 PM99590 1 PLATE プレート FE
24 PB78380 1 CATCH PAN 受け皿 FE
24.1 PZ18281 1 SEAL シール PL
25 K5359E 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
26 PM02GK1 1 BAR バー FE
27 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
28 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
29 PM02GL1 1 BAR バー FE
30 H5289A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
31 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
32 PB78241 1 CASE ケース FE
33 K5257A 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X008 FE
34 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
35 PB78232 1 CASE ケース FE
36 K5170T 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
37 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
38 T5003Z 1 HANDLE 取手 THA-242(ｼﾙﾊﾞｰ) AL
8. ACCESSORIES / アクセサリ 291 PTS-NXT-08JE
8.8 SPLICING TAPE STAND
8.8.スプライシングテープスタンド
UK03502
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 K5262T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M08X015 FE
40 W1025A 2 WASHER, LOCK ワッシャ スプリング 8M/M FE
41 PM02GM1 1 BKT ＢＫＴ FE
42 H5323A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
43 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
44 PM05HD0 1 BLOCK ブロック FE
45 H5291A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X018 FE
46 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
47 XR00263 1 WRENCH レンチ OT
48 CGPJ3220 1 COLLAR, SPACER カラー スペーサ FE
49 H5293A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X025 FE
50 W1043A 1 WASHER, FLAT ワッシャ 平 4W- 4 FE
51 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
52 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 FE
53 H5292A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X020 FE
54 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
55 PM05HC1 1 BLOCK ブロック FE
56 H5291A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X018 FE
57 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
58 N1080A 2 NUT, HEX ナット 六角 M 4 P=0.7 FE
59 PB91041 1 HANDLE 取手 OT
60 K5359H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
61 PB78181 1 BKT, ARM ＢＫＴ アーム FE
62 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
63 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
64 W1050A 2 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
65 W1003R 2 WASHER ワッシャ WSSSH8-5-5 FE
66 PB78170 1 PLATE, ARM プレート アーム FE
67 H5301A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X018 FE
68 W1003N 2 WASHER ワッシャ WSSSH12-5-3 FE
69 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
70 N1082A 2 NUT, HEX ナット 六角 M 5 P=0.8 FE
71 PM04DR0 2 PIN ピン FE
71.1 S1024A 2 CIR-CLIP サークリップ ST-EW- 6 FE
72 K5361T 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
73 PB78361 1 ARM アーム FE
74 PM02KZ1 1 PIN, PIVOT ピン 支点 FE
75 H5323A 1 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
8. ACCESSORIES / アクセサリ 292 PTS-NXT-08JE
