No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM14994 1 PLATE プレート FE
2 PM14950 4 SUPPORT COLUMN 支柱 FE
3 H5299A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
4 H5303A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X022 FE
5 W1012A 4 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
6 PM14934 1 BASE ベース FE
7 PM14944 1 PLATE プレート FE
8 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
9 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
10 PB09160 1 COVER カバー FE
11 K5170T 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
12 T5014L 2 HANDLE 取手 UPCN21 (ﾛｯﾄ10) OT
13 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
14 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
15 PM14973 2 PLATE, GUIDE プレート ガイド FE
16 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
17 PM14983 2 PLATE, GUIDE プレート ガイド FE
18 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
19 PX06100 1 SEAL, BAR CODE シール バーコード OT
20 XP00130 4 SCREW, C/R PAN 小ネジ 十穴鍋 OT
21 PB75660 4 COVER カバー FE
22 K5170W 8 SCREW, C/R TRUSS 小ネジ 十穴トラス M02.5X005ﾕﾆｸﾛﾒｯｷｼﾛ FE
23 H2093W 1 PIN, PARALLEL ピン 平行 ﾟ4X10 Bｼｭ (H8) FE
24 XB02261 1 BOX, POWER SUPPLY ＢＯＸ 電源 OT
25 H5286A 6 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
26 XB02440 1 BOX, INTERFACE ＢＯＸ インタフェース OT
27 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
28 XH0097
0
2 HARNESS ハーネス OT
DETAIL
A2
301 PTS-NXT-08JE
302 PTS-NXT-08JE
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB26311 1 BASE ベース FE
2 H1187Z 4 PAD パット NFB30-8-31 OT
3 S1038A 1 CIR-CLIP サークリップ STW 20 OT
4 W10612 1 WASHER, FLAT ワッシャ 平 SSWA34-5 OT
5 PM45971 1 SHAFT シャフト FE
6 PM45961 1 TABLE テーブル AL
7 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
8 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
9 H20234 4 PIN, STOPPER ピン ストッパ STMH10 OT
10 PB26321 1 CLAMPER クランパ FE
11 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
12 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
13 PM40230 1 PLATE プレート OT
14 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
15 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
16 AA0AH01 1 SCREW, CLAM
P
ネジ クラン
プ
OT

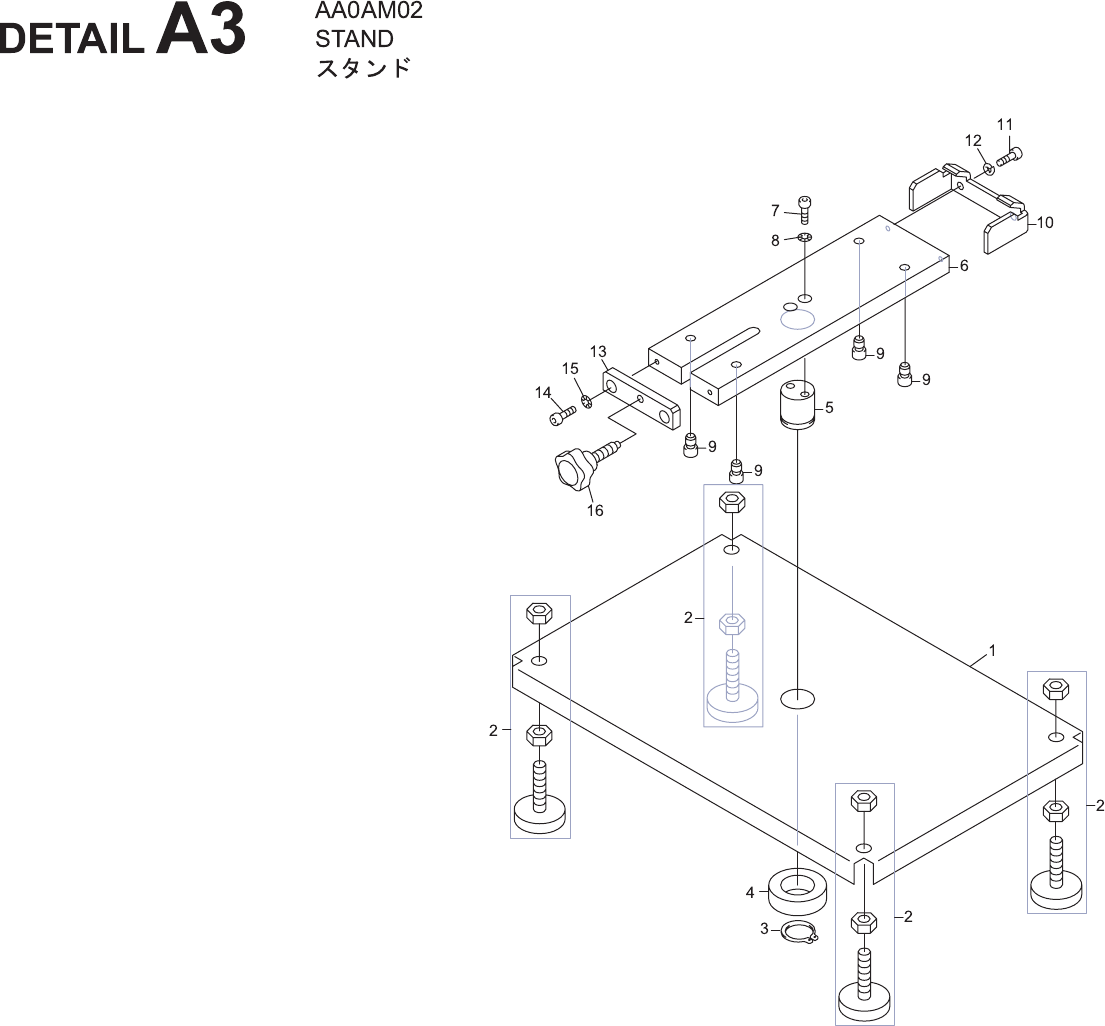

DETAIL
A3
