PTS-NXT-08JE - 第866页
304 PTS-NXT-08JE
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB26311 1 BASE ベース FE
2 H1187Z 4 PAD パット NFB30-8-31 OT
3 S1038A 1 CIR-CLIP サークリップ STW 20 OT
4 W10612 1 WASHER, FLAT ワッシャ 平 SSWA34-5 OT
5 PM45971 1 SHAFT シャフト FE
6 PM45961 1 TABLE テーブル AL
7 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
8 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
9 H20234 4 PIN, STOPPER ピン ストッパ STMH10 OT
10 PB26321 1 CLAMPER クランパ FE
11 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
12 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
13 PM40230 1 PLATE プレート OT
14 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
15 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
16 AA0AH01 1 SCREW, CLAM
P
ネジ クラン
プ
OT
DETAIL
A3
303 PTS-NXT-08JE
304 PTS-NXT-08JE
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 A4565T 1 PAPER ペーパ K4-0810 OT
2 A21010 1 TWEEZERS, AIR ピンセット エアー P-830 OT
3 AA14X01 1 WIPER ワイパ OT
4 PH00531 1 HANDLE ハンドル PL
5 ADNPJ8020 1 WIPER ワイパ OT
6 K3018H 1 CLEANE
R
クリーナ CD-82V
C
OT

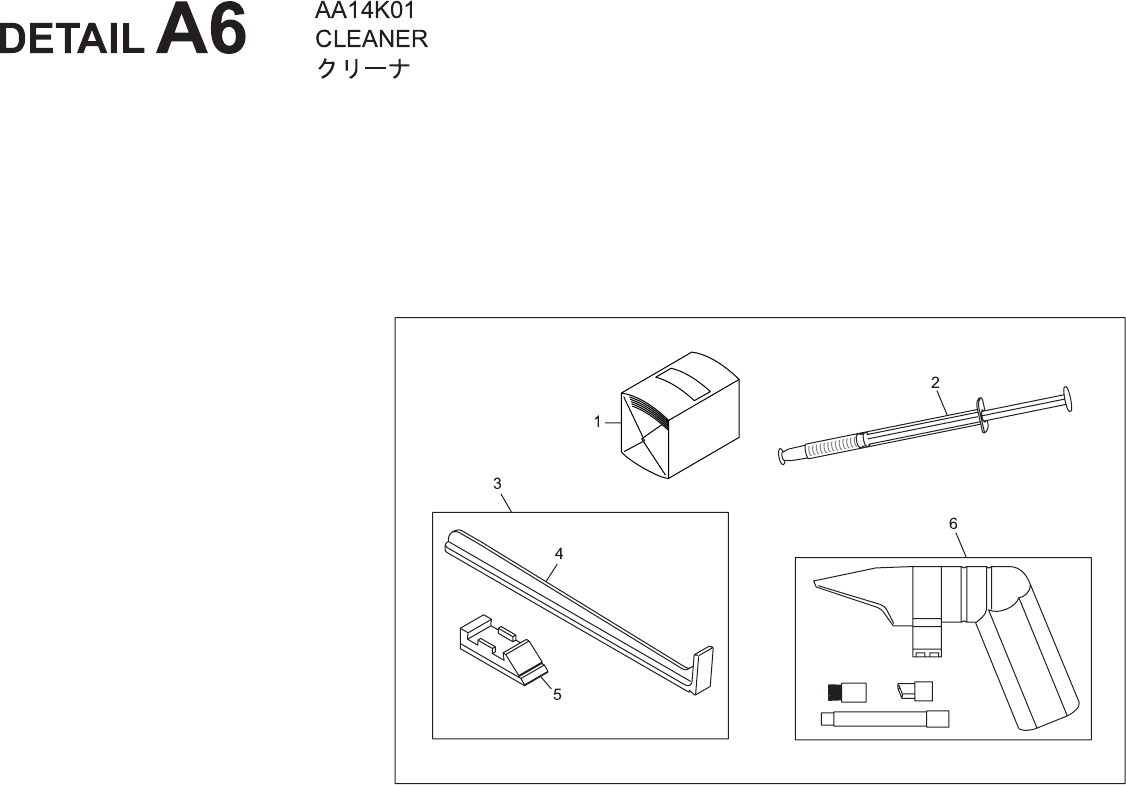

DETAIL
A6
