1.5.7. H01 HEAD 1/5 1.5.7. H01ヘッド 1/5 UH00639 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PM20771 1 SLIDER スライダ AL 2 H5275A 7 BOLT, HEX SOCKET ボルト 六角穴 M03X008 F…

100%1 / 877
1. PARTS PLACING / 部品装着 98 PTS-NXT-08JE

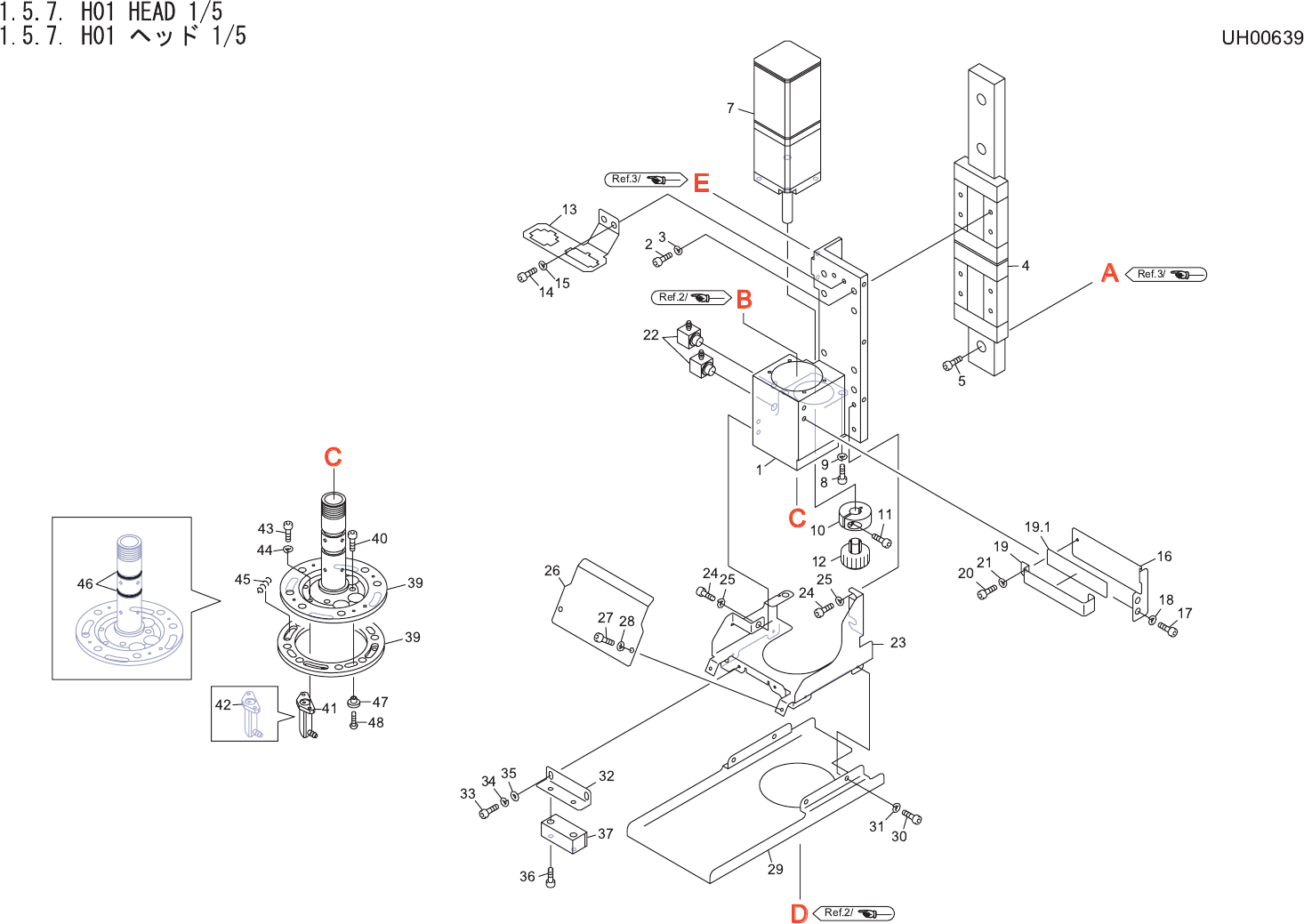

1.5.7. H01 HEAD 1/5
1.5.7. H01ヘッド 1/5
UH00639
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM20771 1 SLIDER スライダ AL
2 H5275A 7 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
3 W1021A 7 WASHER, LOCK ワッシャ スプリング 3M/M FE
4 XG00121 1 GUIDE, RAIL ガイド レール OT
5 H5274A 6 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
7 XM00144 1 MOTOR, AC SERVO モータ ＡＣサーボ SGMMJ-A2E2A-FJ15 OT
8 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
9 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
10 PM04632 1 COLLAR カラー FE
11 H5268Z 1 BOLT, HEX SOCKET ボルト 六角穴 M02.5X008 FE
12 PM05961 1 GEAR ギヤ FE
13 PB06243 1 BKT, TERMINAL ＢＫＴ ターミナル AL
14 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
15 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
16 PB15161 1 BKT, WIRING ＢＫＴ 配線 FE
17 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
18 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
19 PB15130 1 BKT, RETAINER ＢＫＴ 押え FE
19.1 PS00820 1 SHEET シート OT
20 H5265A 1 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
21 W1020A 1 WASHER, LOCK ワッシャ スプリング 2M/M FE
22 A4068G 2 ELBOW エルボ M-5ALU-3 OT
23 PB17065 1 BKT, COVER ＢＫＴ カバー FE
24 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
25 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
26 PB12991 1 HOLDER, STRAP 受け 当て AL
27 H5264T 2 BOLT, HEX SOCKET ボルト 六角穴 M02X004 FE
28 W1020A 2 WASHER, LOCK ワッシャ スプリング 2M/M FE
29 PB17072 1 COVER カバー FE
30 H5264A 4 BOLT, HEX SOCKET ボルト 六角穴 M02X003 FE
31 W1020A 4 WASHER, LOCK ワッシャ スプリング 2M/M FE
32 PB17201 1 BKT ＢＫＴ FE
33 H5264T 2 BOLT, HEX SOCKET ボルト 六角穴 M02X004 FE
34 W1020A 2 WASHER, LOCK ワッシャ スプリング 2M/M FE
35 W1039A 2 WASHER, FLAT ワッシャ 平 2M/M FE
36 H5429X 2 BOLT, HEX SOCKET ボルト 六角穴 SSH-M03X010 OT
37 S40289 1 SENSOR, PHOTO センサ フォト EX-26B-PN OT
39 PM20153 1 GEAR ギヤ OT
1. PARTS PLACING / 部品装着 99 PTS-NXT-08JE
1.5.7. H01 HEAD 1/5
1.5.7. H01ヘッド 1/5
UH00639
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
40 H5268S 3 BOLT, HEX SOCKET ボルト 六角穴 M02.5X005 FE
41 AA36805 1 NIPPLE ニップル OT
42 A5202R 1 O RING Ｏリング ﾟ4.10X0.50(NBR) OT
43 H5265A 2 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
44 W1020A 2 WASHER, LOCK ワッシャ スプリング 2M/M FE
45 PZ04640 4 SPRING スプリング FE
46 A5132A 2 O RING Ｏリング S 10 OT
47 PM14120 4 COLLAR カラー FE
48 K5175S 4 SCREW, C/R PA
N
小ネジ 十穴鍋 M02X005 ｽﾃﾝﾚ
ｽ
FE
