挿入部(ﾁｬｯｸ部) INSERT SECT.(C HUCK SEC T.) 8 FX02G41000_02 M97

100%1 / 332
PART No.
ｲﾗｽﾄ
No.
REF
No.
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
8
挿入部(移ｼ替ｴﾁｬｯｸ部）
INSERT SECT.(TRANSFER CHUCK SECT.)
部 品 名 品　 番 個数 備 考
R
1
R
2
1 X02G43000
INSERTION UNIT ｿｳﾆｭｳﾕﾆｯﾄ
1
001 X02G43001
SPRING ｱｯｼｭｸﾊﾞﾈ
1
002 X01A43004
SLIDER ｽﾗｲﾀﾞ
1003 X01A43005
PIN ﾋﾟﾝ
1004 N210081568AA
PLATE ﾌﾟﾚｰﾄ
1
005 N210081569AA
PLATE ﾌﾟﾚｰﾄ
2
006 X01A4300901
PIN ﾋﾟﾝ
1007 N210081570AA
GUIDE ｶﾞｲﾄﾞ
1008 X01A43012
PIN ﾋﾟﾝ
1
009 X01A43014
BLOCK ﾌﾞﾛｯｸ
1010 X01A43015
PIN ﾋﾟﾝ
1011 X01A43016
PALTE ﾊﾞﾈｳｹ
M2.5X4,STEEL,P.C
2
N001
XVE25B4FP
HEX. SOCKET HEAD CAP BOLT ﾛｯｶｸｱﾅﾂｷﾎﾞﾙﾄ
M96
FX02G43000_01

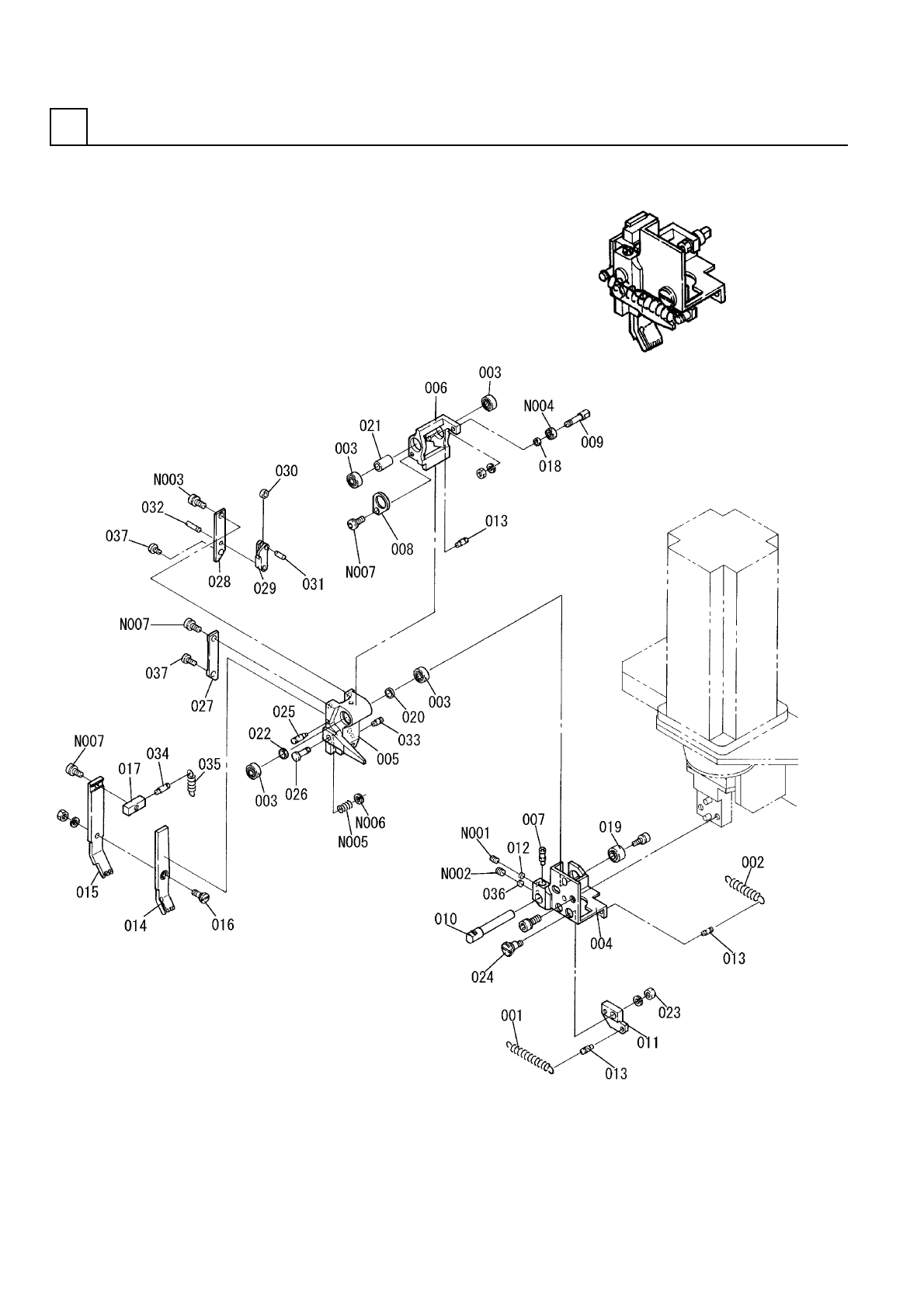

挿入部(ﾁｬｯｸ部)
INSERT SECT.(CHUCK SECT.)
8
FX02G41000_02
M97
PART No.
ｲﾗｽﾄ
No.
REF
No.
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
8
挿入部(ﾁｬｯｸ部)
INSERT SECT.(CHUCK SECT.)
部 品 名 品　 番 個数 備 考
R
1
R
2
1 X02G41000
INSERTION UNIT ｿｳﾆｭｳﾕﾆｯﾄ
1
001 X02G41001
SPRING ﾊﾞﾈ
1
002 X02G41002
SPRING ﾊﾞﾈ
4003 X02G41003
BEARING ﾍﾞｱﾘﾝｸﾞ
1004 X02G41101
BODY ﾎﾞﾃﾞｨ
1
005 X02G41102
HOLDER ﾎﾙﾀﾞ
1
006 X02G41103
LEVER ﾚﾊﾞｰ
1007 X02G41104
PIN ﾋﾟﾝ
1008 X02G41107
COVER ﾌﾀ
1
009 X02G41108
PIN ﾋﾟﾝ
1010 X02G41109
SHAFT ｼｬﾌﾄ
1011 X02G41110
PLATE(STOPPER) ﾌﾟﾚｰﾄ(ｽﾄｯﾊﾟ)
1
012 X02G41111
SET PIECE ｾｯﾄﾋﾟｰｽ
3
013 X01L41303
PIN ﾋﾟﾝ(ﾊﾞﾈｶｹ)
1014 N210067114AA
CHUCK(A) ﾁｬｯｸ(A)
1015 N210067115AA
CHUCK(B) ﾁｬｯｸ(B)
1
016 X01A41203
PIN ｼﾃﾝﾋﾟﾝ
1
017 X01A4120401
STOPPER ｽﾄｯﾊﾟ
1018 X01A41312
COLLAR ｶﾗｰ
1019 X01A41313
COLLAR ｶﾗｰ
1
020 X01A41315
COLLAR ｶﾗｰ
1
021 X01A41316
COLLAR ｶﾗｰ
1022 X01A41317
COLLAR ｶﾗｰ
1023 X01A41319
NUT ﾅｯﾄ
1
024 X01A41321
PIN ﾋﾟﾝ
1025 X01A41322
PIN ﾋﾟﾝ(ﾊﾞﾈｶｹ)
1026 X01A41324
PIN ﾋﾟﾝ
1
027 X01A4132702
PLATE(A) ﾌﾟﾚｰﾄ(A)
1
028 X01A4132802
PLATE(B) ﾌﾟﾚｰﾄ(B)
1029 X01A4132901
LEVER ﾚﾊﾞｰ
1030 X01A4133001
ROLLER ﾛｰﾗ
1
031 X01A4133101
PIN ﾋﾟﾝ
1
032 X01A41332
PIN ﾋﾟﾝ
1033 X01A41337
PIN ﾋﾟﾝ(ﾊﾞﾈｶｹ)
1034 X01A41338
PIN ﾋﾟﾝ(ﾊﾞﾈｶｹ)
1
035 X01A41340
SPRING ﾊﾞﾈ
1
036 X01A41342
SET PIECE ｾｯﾄﾋﾟｰｽ
2037 X01A41343
SCREW ﾈｼﾞ
M4X4,STEEL,P.C
1
N001
XXE4D4FP
HEX. SOCKET SET SCREW ﾛｯｶｸｱﾅﾂｷﾄﾒﾈｼﾞ
M5X5,STEEL,P.C
1
N002
XXE5D5FP
HEX. SOCKET SET SCREW ﾛｯｶｸｱﾅﾂｷﾄﾒﾈｼﾞ
BCB3-5
1
N003
N986BCB35
HEX. SOCKET BUTTON HEAD BOL ﾛｯｶｸｱﾅﾂｷﾎﾞﾀﾝﾎﾞﾙﾄ
693ZZ
1
N004
XLCN693ZZ
BALL BEARING ﾎﾞｰﾙﾍﾞｱﾘﾝｸﾞ
5167
1
N005
N9865167
SPRING ｱｯｼｭｸﾊﾞﾈ
2,STEEL,P.C
1
N006
XUC2FP
RETAINING RING E-TYPE E ｶﾞﾀﾄﾒﾜ
BCB3-5
3
N007
N986BCB35
HEX. SOCKET BUTTON HEAD BOL ﾛｯｶｸｱﾅﾂｷﾎﾞﾀﾝﾎﾞﾙﾄ
M98
FX02G41000_02
