ＲＬ１３１（ NM － EJR1A ／ EJR2A ） 全 体 図 Ｕ Ｎ Ｉ Ｔ Ｌ Ａ Ｙ Ｏ Ｕ Ｔ [ 標準仕様 STANDAR D EQUIPM ENT ] FZN7203A333B00-1 挿入部 INSERT SEC T. 8 部品ボックス部 PARTS BO X SECT. 18 部品供給部 FEEDER CARR I AGE SECT . 17 ローダ・アンローダ部 LOADER & UNLO ADER SEC…

100%1 / 332

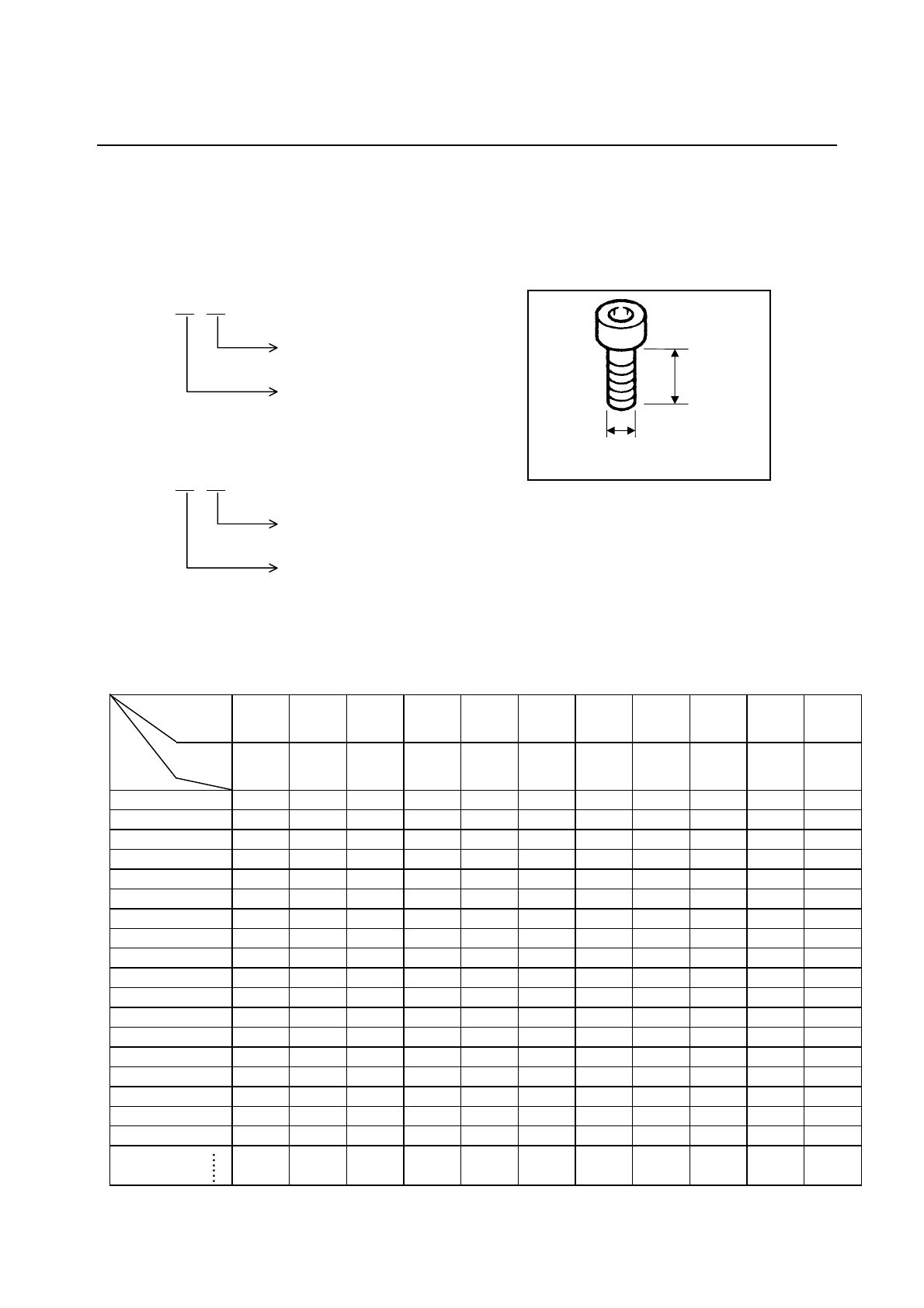

六角穴付きボルトの部品品番設定方法について
HOW TO SPECIFY PARTS No. OF HEXAGON SOCKET HEAD CAP BOLT
ｻｲｽﾞ
Size
M3 M4 M5 M6 M8 M10 M12 M16 M20 M24 M30
長さ
Length
ﾋﾟｯﾁ
Pitch
0.5 0.7 0.8 1 1.25 1.5 1.75 2 2.5 3 3.5
5
○
6
●
●
8
○
○
●
10
●
●
●
●
12
○
○
○
○
○
16
○
○
○
○
○
○
20
○
○
○
○
○
○
○
25
○
○
○
○
○
○
○
●
30
○
○
○
○
○
○
○
●
●
35
●
●
●
●
●
●
●
●
40
●
○
●
●
○
○
●
●
●
45
●
●
●
●
●
●
●
●
●
50
●
●
●
●
●
●
●
●
●
55
●
●
●
●
●
●
●
●
60
●
●
●
●
●
●
●
●
65
●
●
●
●
●
●
●
70
●
●
●
●
●
●
●
75
●
●
●
●
●
●
●
～
80
～
100
～
120
～
160
～
200
～
200
～
200
～
90
※ ○印のねじを
本設備
の標準として使用する。
Above screw sizes symbolized with
○
are applied to this machine as a standard.
１． 品番設定の基本
Fundamentals to Specify Parts No.
２． 品番設定方法
How to Specify Parts No.
六角穴付きボルトの寸法を計る。
Measure dimensions of hexagon socket head cap bolt.
長さ
Length
呼び径
Nominal diameter
呼び径………………
M6
Nominal diameter
長さ…………………
20
㎜
Length
色……………………白
Color
White
例：
Ex.
★ 品番は“
XVE6B20FY
”となります。
With above example Parts No. ought to be “XVE6B20FY”.
長さ
Length
呼び径
Nominal diameter
XVE
□
B
□
FT
黒色
Case of Black Color
長さ
Length
呼び径
Nominal diameter
XVE
□
B
□
FY
白色
Case of White Color
FBQ000100B01

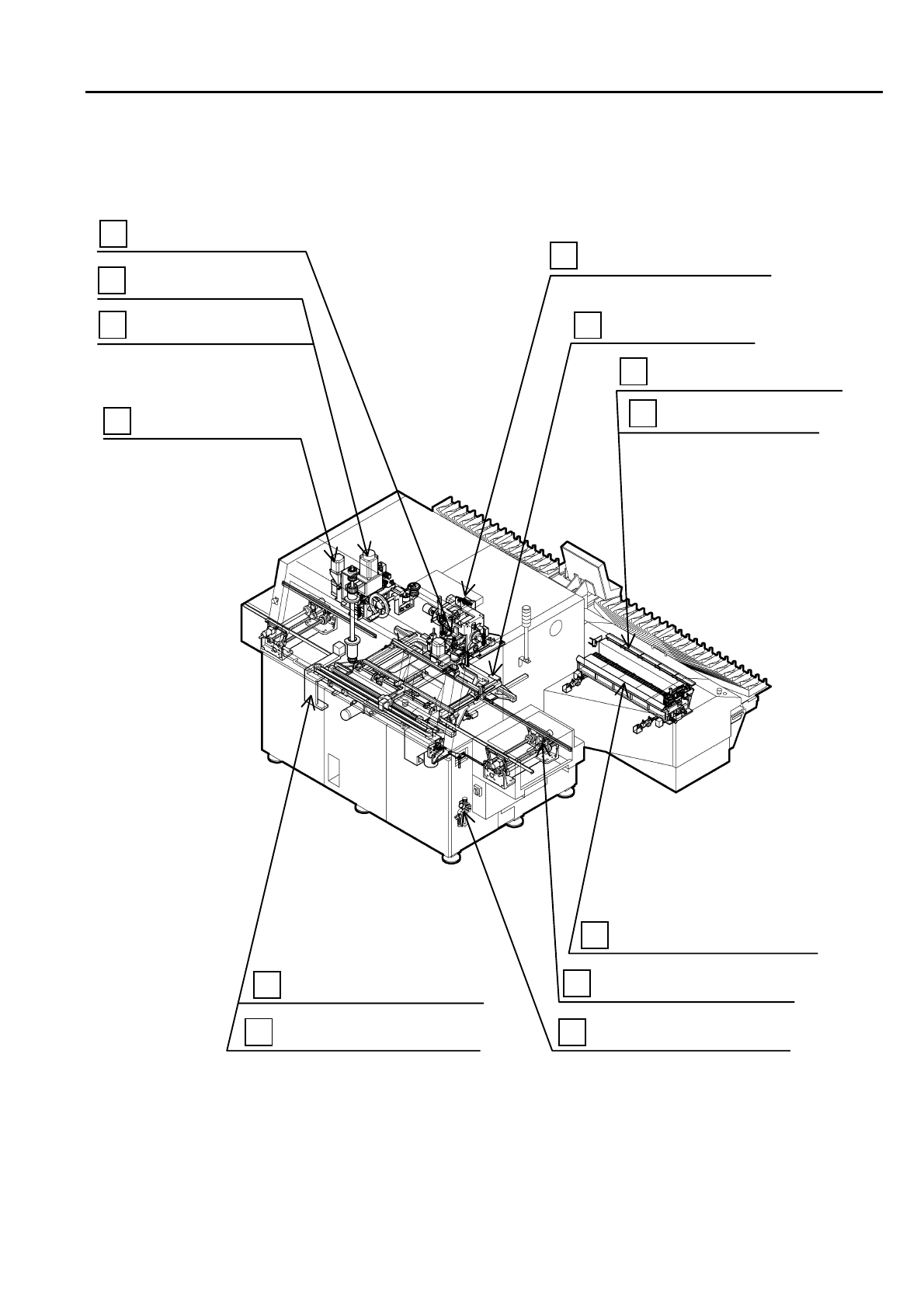

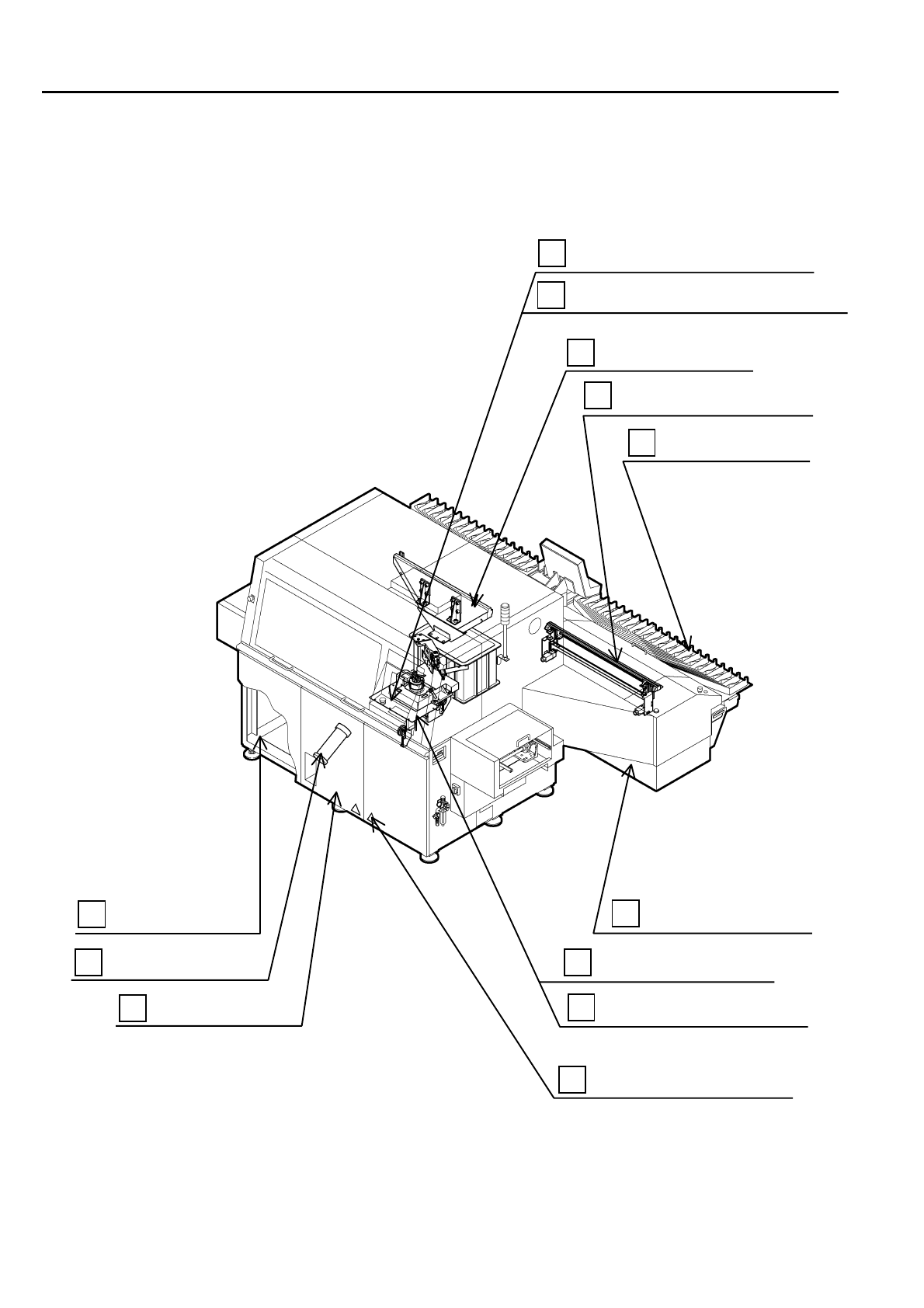

ＲＬ１３１（
NM
－
EJR1A
／
EJR2A
） 全体図 ＵＮＩＴ ＬＡＹＯＵＴ
[
標準仕様
STANDARD EQUIPMENT
]
FZN7203A333B00-1
挿入部
INSERT SECT.
8
部品ボックス部
PARTS BOX SECT.
18
部品供給部
FEEDER CARRIAGE SECT.
17
ローダ・アンローダ部
LOADER & UNLOADER SECT.
5
部品加工部
PARTS PROCESS SECT.
20
挿入ヘッド部
INSERTION HEAD SECT.
7
部品搬送部
PARTS TRANSFER SECT.
19
メイン駆動部
MAIN DRIVING SECT.
6
Ｘ－Ｙテーブル部
X
-Y TABLE SECT.
4
プリント基板ポジショナ部
P.C.B. POSITIONER SECT.
15
部品ガイドマウント部
PARTS GUIDE MOUNT SECT.
21
プリント基板搬送部
P.C.B. TRANSFER SECT.
14
空圧制御部
PNEUMATIC SYSTEM SECT.
1
ＲＬ１３１（
NM
－
EJR1A
／
EJR2A
） 全体図 ＵＮＩＴ ＬＡＹＯＵＴ
[
標準仕様
STANDARD EQUIPMENT
]
リード屑ケースユニット
DUST BOX UNIT
13
アンビル上部
UPPER ANVIL SECT.
9
Z
軸フレーム部
Z-AXIS FRAME SECT.
2
本体部
MAIN BODY SECT.
1
カット屑集塵部
DUST BOX SECT.
12
シャッタカバー部
SHUTTER COVER SECT.
11
天板部
UPPER PLATE SECT.
16
下部アンビル部
LOWER ANVIL SECT.
10
カバー部
COVER SECT.
3
表示ラベル部
INDICATION LABEL SECT.
22
メインコンソールパネル取付部
MAIN CONSOLE PANEL ATTACHMENT SECT.
24
コンソールパネル部
CONSOLE PANEL SECT.
23
FZN7203A333B00-2
