Mechanical Parts List - 第60页

X-Yﾃ-ﾌﾞﾙ部(ﾃｰﾌﾞﾙ部2) X-Y TABLE SECT .(TABLE SECT.-2) 4 FN610055746AA_03-4 M43

100%1 / 332
PART No.
ｲﾗｽﾄ
No.
REF
No.
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
4
X-Yﾃ-ﾌﾞﾙ部(ﾃｰﾌﾞﾙ部1)
X-Y TABLE SECT.(TABLE SECT.-1)
部 品 名 品　 番 個数 備 考
R
1
R
2
1015 X01L21081
PLATE ﾌﾟﾚｰﾄ
1
016 1087104020
BRACKET ﾌﾞﾗｹｯﾄ
1
017 1087104021
BRACKET ﾌﾞﾗｹｯﾄ
2020 N210084054AA
COVER ｶﾊﾞｰ
1022 X01L21106
COVER ｶﾊﾞｰ
1
025 N210081970AA
Y-TABLE Y ﾃｰﾌﾞﾙ
1
027 1087104016
DOG FOR SENSOR ｾﾝｻﾄﾞｸﾞ
SSR20XW2UUC1+1130LH-2
2
N001
N513SSR2-A44
LINEAR MOTION UNIT(Y) ﾘﾆｱﾓｰｼｮﾝﾕﾆｯﾄ(Y)
C5
38
N002
N513C5
CAP ｷｬｯﾌﾟ
SSR15XW2UUC1+1180LHY-2
2
N003
N513SSR1-810
LINEAR MOTION UNIT(X) ﾘﾆｱﾓｰｼｮﾝﾕﾆｯﾄ(X)
C4
40
N004
N513C4
CAP ｷｬｯﾌﾟ
LS-11S/RL S
1
N020
N510030839AA
SWITCH ｽｲｯﾁ
V-M20
1
N021
KXF0DG3AA00
CABLE ｹｰﾌﾞﾙ
6X10,m6A,STEEL
4
N501
XPJ6A10FW
PARALLEL PIN ﾍｲｺｳﾋﾟﾝ
M42
FN610055746AA_03-3

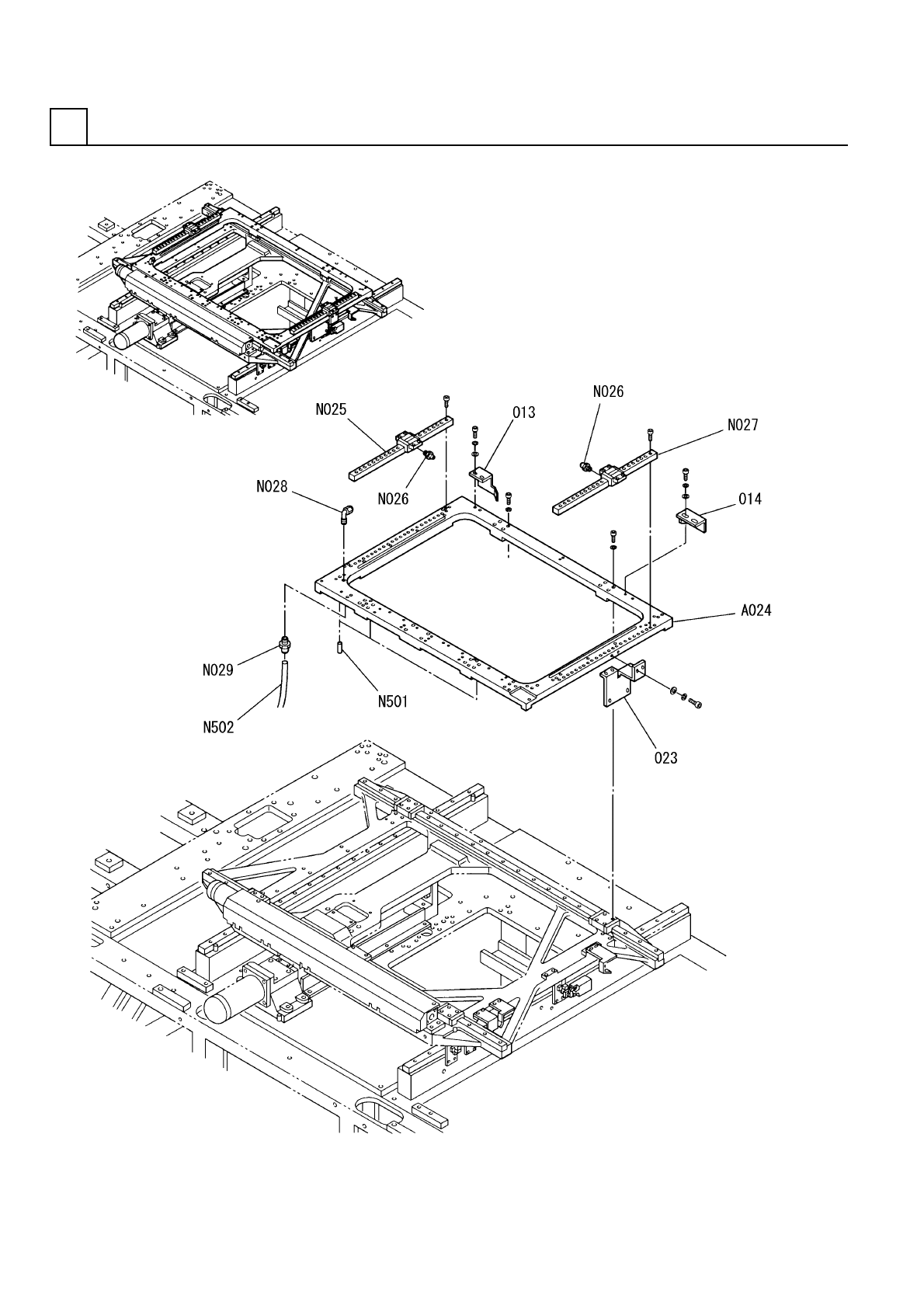

X-Yﾃ-ﾌﾞﾙ部(ﾃｰﾌﾞﾙ部2)
X-Y TABLE SECT.(TABLE SECT.-2)
4
FN610055746AA_03-4
M43
PART No.
ｲﾗｽﾄ
No.
REF
No.
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
4
X-Yﾃ-ﾌﾞﾙ部(ﾃｰﾌﾞﾙ部2)
X-Y TABLE SECT.(TABLE SECT.-2)
部 品 名 品　 番 個数 備 考
R
1
R
2
1013 108710401701
BRACKET(L) ﾌﾞﾗｹｯﾄ(L)
1
014 1087104018
BRACKET(R) ﾌﾞﾗｹｯﾄ(R)
1
023 N210084127AA
BRACKET ﾌﾞﾗｹｯﾄ
1
A024
N610056204AB
X-TABLE X ﾃｰﾌﾞﾙ
L80106021-301
1
N025
N510036735AA
JOINT ｼﾞｮｲﾝﾄ
L50003000-001
2
N026
N510036737AA
GREASE NIPPLE ｸﾞﾘｽﾆｯﾌﾟﾙ
L80206021-301
1
N027
N510036736AA
JOINT ｼﾞｮｲﾝﾄ
1823391784
1
N028
N510036733AA
JOINT ｼﾞｮｲﾝﾄ
1823391008
1
N029
N510036734AA
JOINT ｼﾞｮｲﾝﾄ
6X10,m6A,STEEL
3
N501
XPJ6A10FW
PARALLEL PIN ﾍｲｺｳﾋﾟﾝ
NYLON4
1
N502
N434SH0W-048
TUBE ﾁｭｰﾌﾞ
M44
FN610055746AA_03-4
