MODEL TIM-5000
9905-001
本体電装部 MACHINE ELECTRICAL SECTION

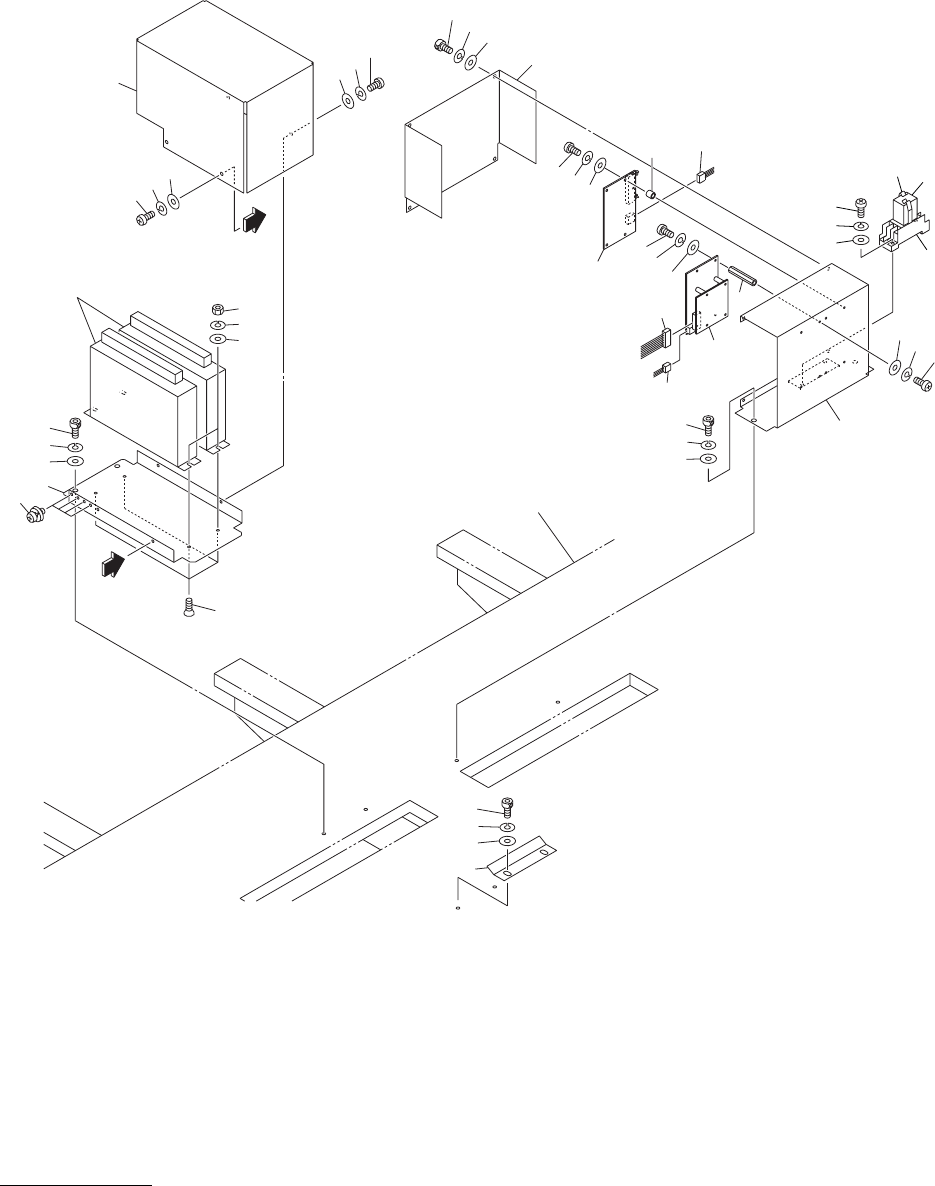

Fig. BB-2トラバースＳＤＳ，ＰＭＤ Travers SDS, PMD
172
123
136
137
138
121
122
134
132
131
153
131
133
132
163
161
162
118
117
116
171
131
133
132
139
137
136
160
158
159
62
154
155
See Fig.B-1
Key No.1
A
A
136
137
138
174
151
140
137
136
141
116
173
145
117
118
118
117
116
175
MODEL TIM-5000
9905-001
BB-2
Key No. PART No. PART NAME Q'ty REMARKS
116 411 141 4107 WASHER V 5X10X1 6 FW5
117 411 141 6705 WASHER SPR 5 6 SW5
118 630 000 7749 BOLT,HEX-SCT 6 M5X10
121 411 141 4008 WASHER V 4X9X0.8 4 FW4
122 411 141 2905 WASHER SPR 4 4 SW4
123 630 000 7602 BOLT,HEX-SCT 4 M4X6
131 411 119 1909 WASHER V 3X7X0.5 12 FW3 F
132 411 086 4408 WASHER SPR 3 12 SW3 F
133 411 041 8908 SCR PAN 3X6 8 M3X6 PAN
134 630 000 7527 BOLT,HEX-SCT 4 M3X10 PAN
136 411 119 2104 WASHER V 4X9X0.8 10 FW4 F
137 411 008 1706 WASHER SPR 4 10 SW4 F
138 411 043 5004 SCR PAN 4X8 4 M4X8 PAN
139 411 003 0001 SCR PAN 4X12 2 M4X12 PAN
140 411 054 8506 NUT HEX 4 4 M4 F
141 411 035 2707 SCR FLT 4X8 4 M4X8 FLT
145 411 114 7807 SCR PAN+SW+W 4
151 630 059 3853 UNIT,DRIVER 2 675TT-11D-051
153 630 074 5122 P.C.B,MOUNT(SDS-DIN) 1 675TT-11U-053
154 630 006 0218 ACCESSORY,P.C.B 4 675TT-11D-054
155 630 069 1078 ACCESSORY,P.C.B 4 675TT-11D-055
158 630 049 2125 RELAY 1 675TT-11D-058
159 630 045 4260 SOCKET 1 675TT-11D-059
160 630 000 1020 BRACKET,WIRING 2 675TT-11D-060
161 630 071 2551 UNIT,I/O 1 675TT-11D-151
162 630 070 2965 CONNECTOR 2 675TT-11D-152
163 630 070 2972 CONNECTOR 1 675TT-11D-153
171 630 072 5582 BOX 1 675TT-11V-071
172 630 072 5568 COVER 1 675TT-11V-072
173 630 072 5599 BRACKET 1 675TT-11V-073
174 630 072 5575 COVER 1 675TT-11V-074
175 630 072 6060 PLATE 1 675TT-11V-075
NOTE
MODEL TIM-5000
9905-001
本体電装部 MACHINE ELECTRICAL SECTION

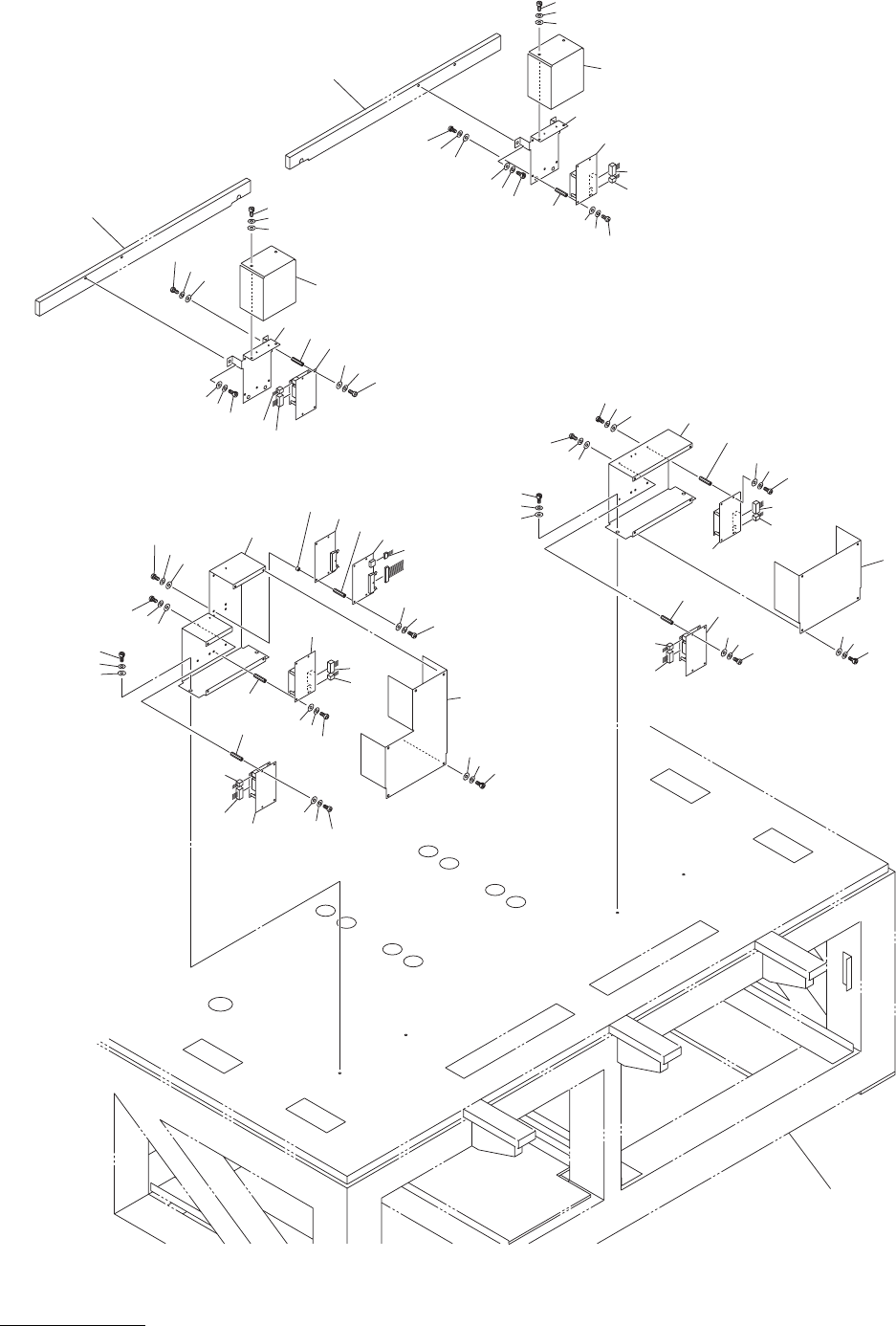

Fig. BB-3フレーム中段 ＳＤＳ Frame Middle SDS
267
261
266
277
263
269
221
278
222
223
218
217
216
231
233
232
231
232
233
266
266
268
261
269
260
268
269
231
232
233
233
231
234
232
232
231
218
217
216
233
232
231
266
261
231
232
233
269
268
276
233
232
231
266
275
268
269
260
231
232
233
273
266
233
232
231
260
231
232
233
268
269
216
217
218
274
See Fig.B-1
Key No.1
See Fig.N-3
Key No.204
See Fig.N-7
Key No.604
223
222
221
274
273
231
266
232
233
233
232
231
216
217
218
260
268
269
221
222
223
223
222
221
