MODEL TIM-5000 9905-001 BB-7 Key No. PART No. PART NAME Q'ty REMA RKS 616 411 141 4107 W ASHER V 5X10X1 3 FW 5 617 411 141 6705 W ASHER SPR 5 3 SW 5 618 630 000 7749 BOLT,HEX -SCT 3 M5X 10 621 411 141 4008 W ASHER V…
MODEL TIM-5000
9905-001
本体電装部 MACHINE ELECTRICAL SECTION

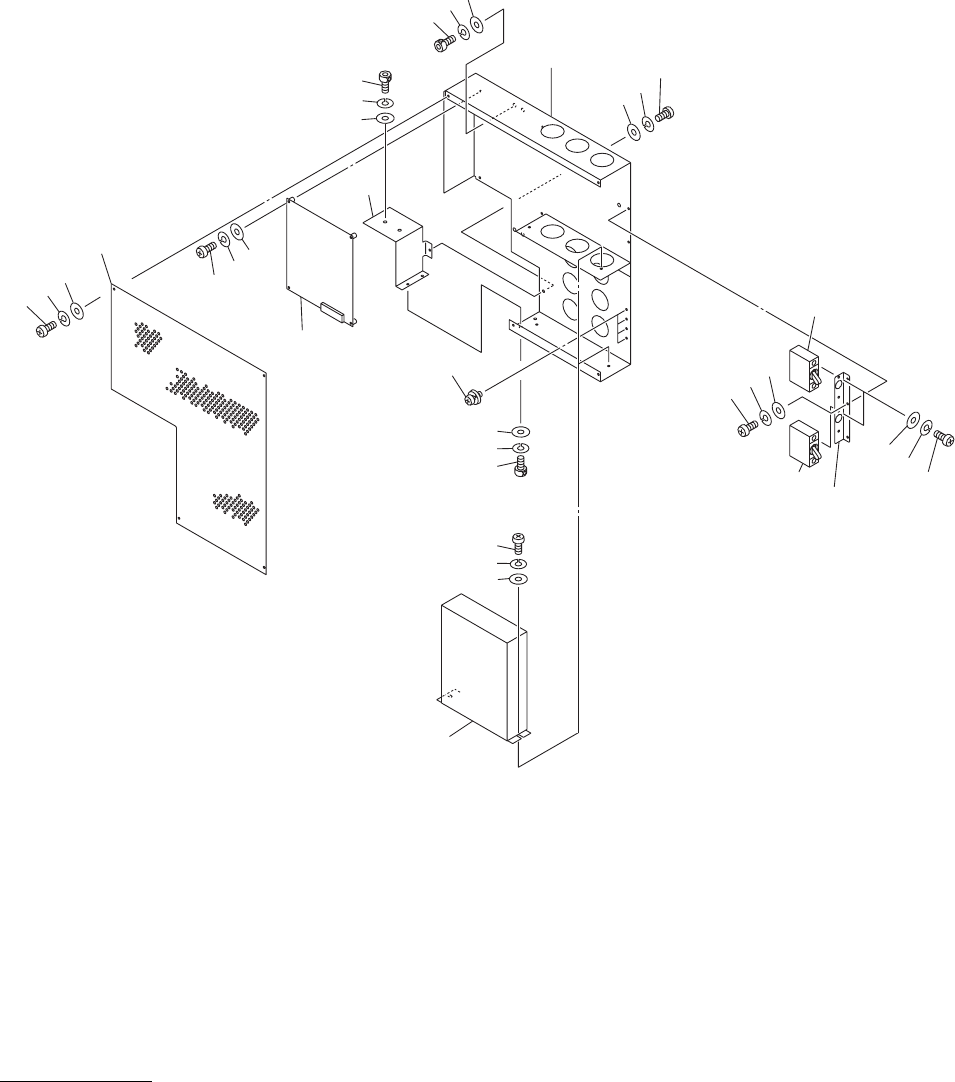

Fig. BB-7ＴＦ(Ａ)ＰＭＤ ＢＯＸ TF(A) PMD BOX
636
637
638
631
632
635
668
674
621
622
623
616
671
618
636
633
632
631
637
638
617
672
665
621
641
622
623
638
637
636
666
634
631
673
666
632
MODEL TIM-5000
9905-001
BB-7
Key No. PART No. PART NAME Q'ty REMARKS
616 411 141 4107 WASHER V 5X10X1 3 FW5
617 411 141 6705 WASHER SPR 5 3 SW5
618 630 000 7749 BOLT,HEX-SCT 3 M5X10
621 411 141 4008 WASHER V 4X9X0.8 4 FW4
622 411 141 2905 WASHER SPR 4 4 SW4
623 630 000 7619 BOLT,HEX-SCT 4 M4X8
631 411 119 1909 WASHER V 3X7X0.5 10 FW3 F
632 411 086 4408 WASHER SPR 3 10 SW3 F
633 411 041 8908 SCR PAN 3X6 2 M3X6 PAN
634 411 042 0703 SCR PAN 3X8 4 M3X8 PAN
635 411 162 1604 SCR PAN 3X20 4 M3X20 PAN
636 411 119 2104 WASHER V 4X9X0.8 9 FW4 F
637 411 008 1706 WASHER SPR 4 9 SW4 F
638 411 043 5004 SCR PAN 4X8 9 M4X8 PAN
641 411 114 7807 SCR PAN+SW+W 4X10 4
665 630 071 9529 UNIT,DRIVER 2 675BB-11D-955
666 630 071 9512 CIRCUIT PROTECTOR 2 675BB-11D-956
668 630 074 5313 P.C.B,MOUNT(MEKAHAI) 1 675BB-11U-053
671 630 074 0615 BOX 1 675BB-11V-371
672 630 072 5162 COVER 1 675BB-11V-372
673 630 072 6282 BRACKET 1 675BB-11V-373
674 630 074 0622 BRACKET 1 675BB-11V-374
NOTE
MODEL TIM-5000
9905-001
本体電装部 MACHINE ELECTRICAL SECTION

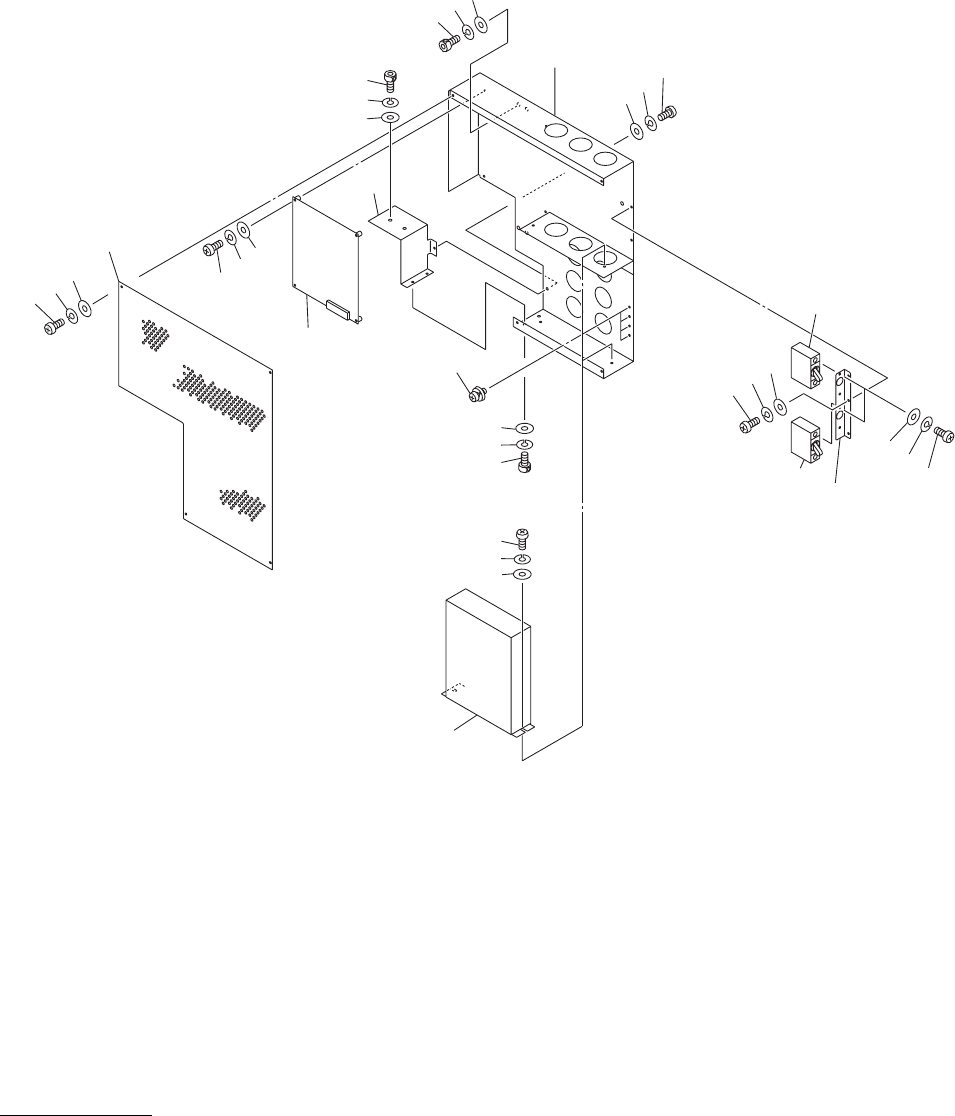

Fig. BB-8ＴＦ(Ｂ)ＰＭＤ ＢＯＸ TF(B) PMD BOX
736
737
738
731
732
735
768
774
721
722
723
716
771
718
736
733
732
731
737
738
717
772
765
721
741
722
723
738
737
736
766
734
731
773
766
732
