MODEL TIM-5000 9905-001 制御ボックス部 CONTROL BOX SECTION Fig. BC-5 制御ボックス配線ボード Control Box Wiring Bord 414 413 412 411 452 471 520 412 411 462 See Fig.BC-1 Key No.71
MODEL TIM-5000
9905-001
BC-4
Key No. PART No. PART NAME Q'ty REMARKS
310 411 034 7208 SCR FLT 3X8 7 M3X8 FLT
311 411 119 1909 WASHER V 3X7X0.5 8 FW3 F
312 411 086 4408 WASHER SPR 3 8 SW3 F
313 411 042 0703 SCR PAN 3X8 8 M3X8 PAN
320 411 113 7501 SCR TRS 4X10 4 M4X10 TRS
351 630 069 1061 ACCESSORY,P.C.B 4 675BC-11D-351
352 630 069 1078 ACCESSORY,P.C.B 4 675BC-11D-352
354 630 049 5218 CONNECTOR 1 675BC-11D-354
355 630 069 9630 CONNECTOR 1 675BC-11D-355
356 630 069 9647 CONNECTOR 2 675BC-11D-356
361 630 071 2537 UNIT,I/O 1 675BC-11D-551
362 630 071 2544 UNIT,I/O 1 675BC-11D-552
363 630 049 3306 CONNECTOR 1 675BC-11D-259
364 630 054 8747 CONNECTOR 1 675BC-11D-260
371 630 073 2726 PANEL(R) 1 675BC-11V-080
NOTE
MODEL TIM-5000
9905-001
制御ボックス部 CONTROL BOX SECTION

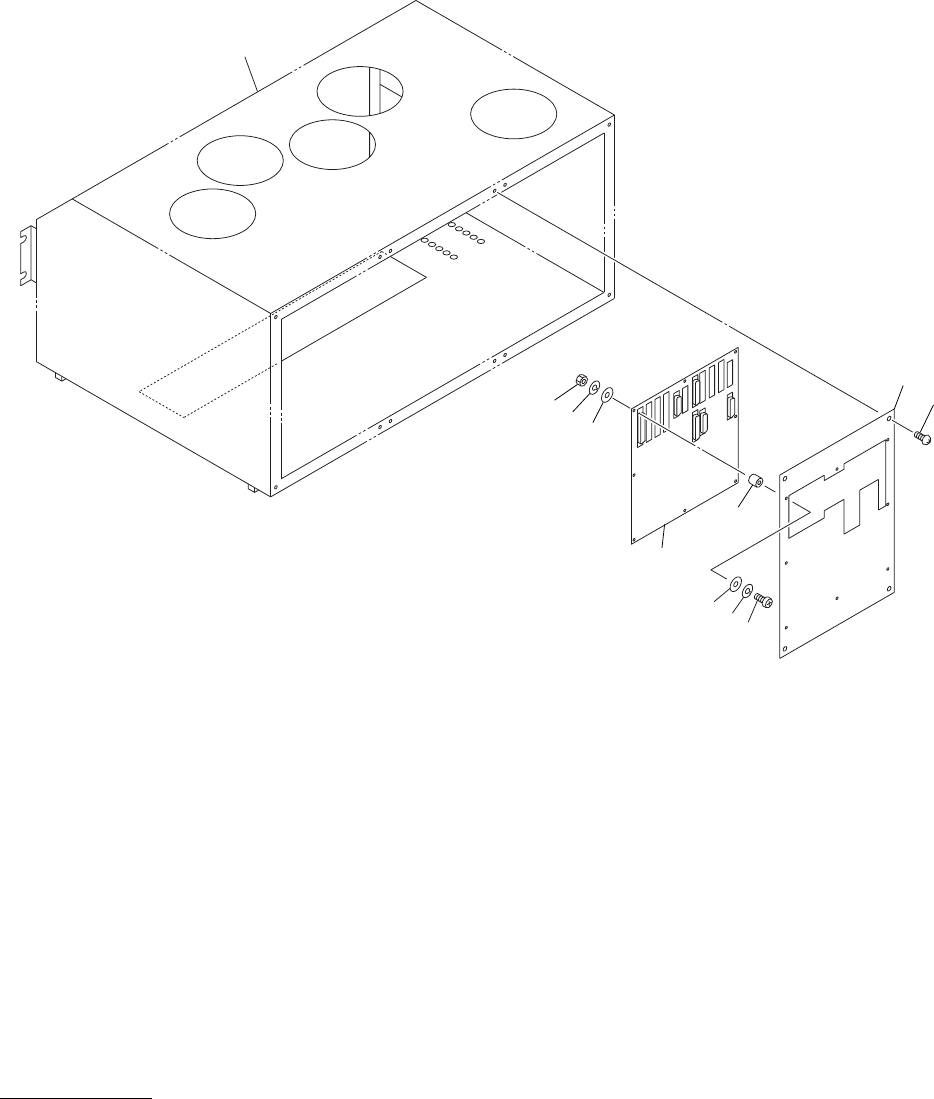

Fig. BC-5制御ボックス配線ボード Control Box Wiring Bord
414
413
412
411
452
471
520
412
411
462
See Fig.BC-1
Key No.71
MODEL TIM-5000
9905-001
BC-5
Key No. PART No. PART NAME Q'ty REMARKS
411 411 119 1909 WASHER V 3X7X0.5 16 FW3 F
412 411 086 4408 WASHER SPR 3 16 SW3 F
413 411 113 0700 SC PAN 3X16 8 M3X16 PAN
414 411 054 6809 NUT HEX 3 8 M3 F
420 411 113 7501 SCR PAN 4X10 4 M4X10 TRS
452 630 070 2446 ACCESSORY,P.C.B 8 675BC-11D-452
462 630 078 5487 P.C.B,MOUNT(CONNECTOR) 1 675BC-11U-861
471 630 071 3978 PANEL(C) 1 675BC-11V-171
NOTE
