MODEL TIM-5000 9905-001 C-3 Key No. PART No. PART NAME Q'ty REMA RKS 201 630 076 1696 PLATE 6 202 630 076 1702 PLATE 32 203 630 076 1719 PLATE 8 204 630 076 1726 PLATE 8 205 630 076 1733 PLATE 2 206 630 076 3133 BEL…
MODEL TIM-5000
9905-001

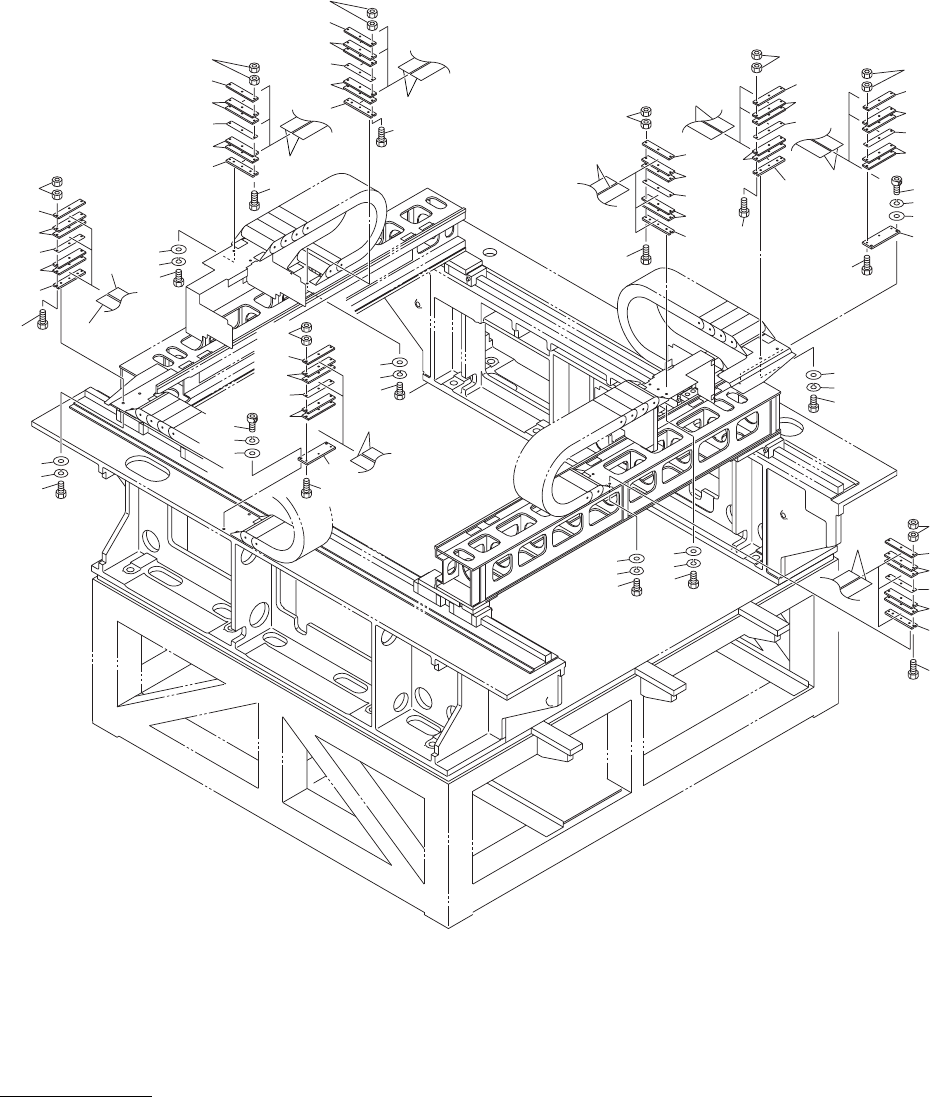

２ビームＸＹ部 2-BEAM XY SECTION
Fig. C-3 ケーブルベア Cablebearer
204
202
203
202
201
273
206
206
287
288
289
274
266
267
268
274
204
202
203
202
201
207
273
287
288
289
287
288
289
269
267
266
287
288
289
274
204
202
203
202
205
206
273
204
202
203
202
201
207
273
274
204
202
203
202
201
274
204
202
202
203
202
201
273
274
207
207
273
207
273
204
202
203
202
269
266
205
267
201
274
203
202
204
207
273
287
288
289
274
MODEL TIM-5000
9905-001
C-3
Key No. PART No. PART NAME Q'ty REMARKS
201 630 076 1696 PLATE 6
202 630 076 1702 PLATE 32
203 630 076 1719 PLATE 8
204 630 076 1726 PLATE 8
205 630 076 1733 PLATE 2
206 630 076 3133 BELT,FLAT 6
207 630 076 3140 BELT,FLAT 18
266 411 141 4107 WASHER V 5X10X1 8 FW5
267 411 141 6705 WASHER SPR 5 8 SW5
268 630 000 7756 BOLT,HEX-SCT 4 M5X12
269 630 000 7763 BOLT,HEX-SCT 4 M5X16
273 630 000 7701 BOLT,HEX-SCT 24 M4X40
274 411 141 0307 NUT HEX 4 48 M4
287 411 088 1702 WASHER V 5X10X1 8 FW5 F
288 411 008 2109 WASHER SPR 5 8 SW5 F
289 411 142 5301 BOLT HEX 5X10 8 M5X10 HEX
NOTE
MODEL TIM-5000
9905-001
2 ビームＸＹ部 2-BEAM XY SECTION
Fig. C-4 基板認識カメラ P.E.C. Camera
303
301
374
372
371
308
373
372
371
366
367
369
378
377
376
307
391
304
309
366
367
368
351
.
352
353
355
302
375
305
306
371
372
373
354
356
See Fig.C-2
Key No.107
378
372
371
383
382
381
.
354-1
