MODEL TIM-5000 9905-001 N-4 Key No. PART No. PART NAME Q'ty REMA RKS 301 630 060 6973 SENSOR,PHOT O 2 302 630 069 3270 SENSOR,PELEC 2 303 630 069 2129 CYLIN DER(L) 1 304 630 003 5162 AIR LINE EQPT 2 305 630 069 4918…
MODEL TIM-5000
9905-001
コンベア部 CONVEYOR SECTION

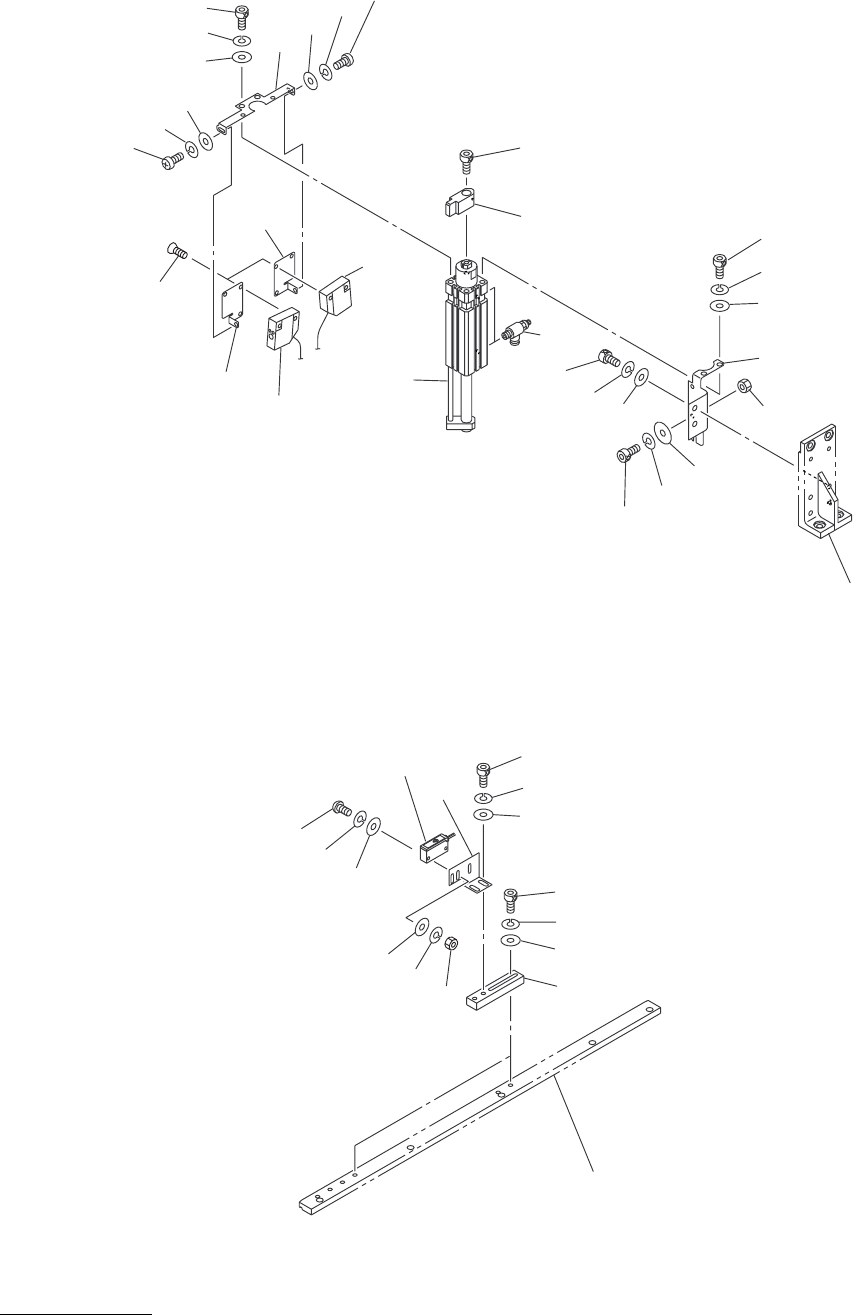

Fig. N-4 センサストッパ（１） Sensor Stopprr (1)
302
310
302
309
311
308
304
303
307
306
305
301
386
387
388
387
388
386
391
368
363
362
361
379
376
377
378
374
372
371
373
372
371
386
387
389
390
387
386
364
362
361
363
362
361
See Fig.N-2
Key No.116
See Fig.N-3
Key No.206
MODEL TIM-5000
9905-001
N-4
Key No. PART No. PART NAME Q'ty REMARKS
301 630 060 6973 SENSOR,PHOTO 2
302 630 069 3270 SENSOR,PELEC 2
303 630 069 2129 CYLINDER(L) 1
304 630 003 5162 AIR LINE EQPT 2
305 630 069 4918 BLOCK 2
306 630 069 5120 BRACKET 2
307 630 074 2787 BRACKET 1
308 630 074 2800 SUPPORT 1
309 630 078 6866 BRACKET 1
310 630 078 6873 BRACKET 1
311 630 078 6620 BLOCK,LOCATE 1
361 411 141 4305 WASHER V 6X12.5X1.6 6 FW6
362 411 141 3001 WASHER SPR 6 6 SW6
363 630 000 7893 BOLT,HEX-SCT 4 M6X20
364 630 000 7862 BOLT,HEX-SCT 2 M6X10
368 630 000 7763 BOLT,HEX-SCT 1 M5X16
371 411 141 4008 WASHER V 4X9X0.8 8 FW4
372 411 141 2905 WASHER SPR 4 8 SW4
373 630 000 7657 BOLT,HEX-SCT 4 M4X16
374 630 000 7619 BOLT,HEX-SCT 4 M4X8
376 630 001 0206 WASHER 1 BW3
377 411 141 2806 WASHER SPR 3 1 SW3
378 630 000 7527 BOLT,HEX-SCT 1 M3X10
379 411 140 9905 NUT HEX 3 1 M3
386 411 119 1909 WASHER V 3X7X0.5 10 FW3 F
387 411 086 4408 WASHER SPR 3 10 SW3 F
388 411 042 0703 SCR PAN 3X8 2 M3X8 PAN
389 411 113 0700 SCR PAN 3X16 4 M3X16 PAN
390 411 054 6809 NUT HEX 3 4 M3 F
391 411 034 7208 SCR FLT 3X8 4 M3X8 FLT
NOTE
MODEL TIM-5000
9905-001
コンベア部 CONVEYOR SECTION

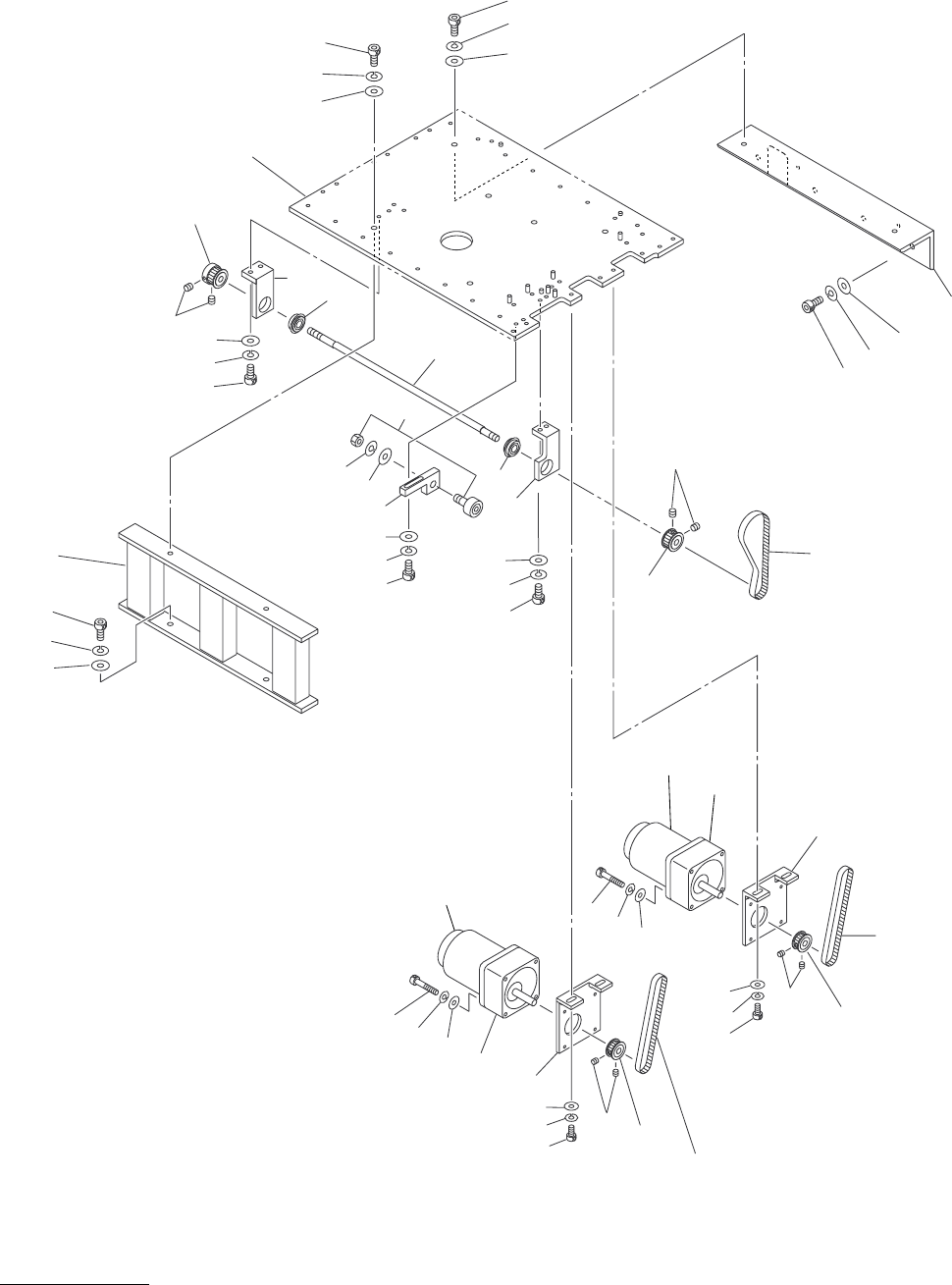

Fig. N-5 コンベアべ−ス下面（２） Conveyor Base Lower (2)
414
413
401
401
413
415
415
491
402
403
491
402
403
418
417
416
491
406
404
411
492
420
407
419
407
458
457
456
458
457
456
461
462
463
458
457
456
466
467
468
461
462
463
461
462
463
468
466
467
461
462
463
452
405
451
461
462
463
456
457
458
See Fig.N-6
Key No.526
