MODEL TIM-5000 9905-001 N-8 Key No. PART No. PART NAME Q'ty REMA RKS 701 630 060 6973 SENSOR,PHOT O 2 702 630 069 3270 SENSOR,PELEC 2 703 630 069 2112 CYLIN DER(R) 1 704 630 003 5162 AIR LINE EQPT 2 705 630 069 4918…
MODEL TIM-5000
9905-001
コンベア部 CONVEYOR SECTION
Fig. N-8 センサストッパ（２） Sensor Stopper (2)
707
706
701
705
708
709
702
710
702
704
703
711
763
762
761
763
762
761
776
707-4
707-5
707-6
777
778
768
786
787
788
786
787
788
791
779
774
772
771
786
787
790
773
786
787
789
772
771
See Fig.N-6
Key No.516
See Fig.N-7
Key No.606
MODEL TIM-5000
9905-001
N-8
Key No. PART No. PART NAME Q'ty REMARKS
701 630 060 6973 SENSOR,PHOTO 2
702 630 069 3270 SENSOR,PELEC 2
703 630 069 2112 CYLINDER(R) 1
704 630 003 5162 AIR LINE EQPT 2
705 630 069 4918 BLOCK 2
706 630 069 4901 BRACKET 2
707 630 074 2794 BRACKET 1
708 630 074 2800 SUPPORT 1
709 630 078 6866 BRACKET 1
710 630 078 6873 BRACKET 1
711 630 078 6620 BLOCK,LOCATE 1
761 411 141 4305 WASHER V 6X12.5X1.6 6 FW6
762 411 141 3001 WASHER SPR 6 6 SW6
763 630 000 7893 BOLT,HEX-SCT 4 M6X20
764 630 000 7862 BOLT,HEX-SCT 2 M6X10
768 630 000 7763 BOLT,HEX-SCT 1 M5X16
771 411 141 4008 WASHER V 4X9X0.8 8 FW4
772 411 141 2905 WASHER SPR 4 8 SW4
773 630 000 7657 BOLT,HEX-SCT 4 M4X16
774 630 000 7619 BOLT,HEX-SCT 4 M4X8
776 630 001 0206 WASHER 1 BW3
777 411 141 2806 WASHER SPR 3 1 SW3
778 630 000 7527 BOLT,HEX-SCT 1 M3X10
779 411 140 9905 NUT HEX 3 1 M3
786 411 119 1909 WASHER V 3X7X0.5 10 FW3 F
787 411 086 4408 WASHER SPR 3 10 SW3 F
788 411 042 0703 SCR PAN 3X8 2 M3X8 PAN
789 411 113 0700 SCR PAN 3X16 4 M3X16 PAN
790 411 054 6809 NUT HEX 3 4 M3 F
791 411 034 7208 SCR FLT 3X8 4 M3X8 FLT
NOTE
MODEL TIM-5000
9905-001
コンベア部 CONVEYOR SECTION

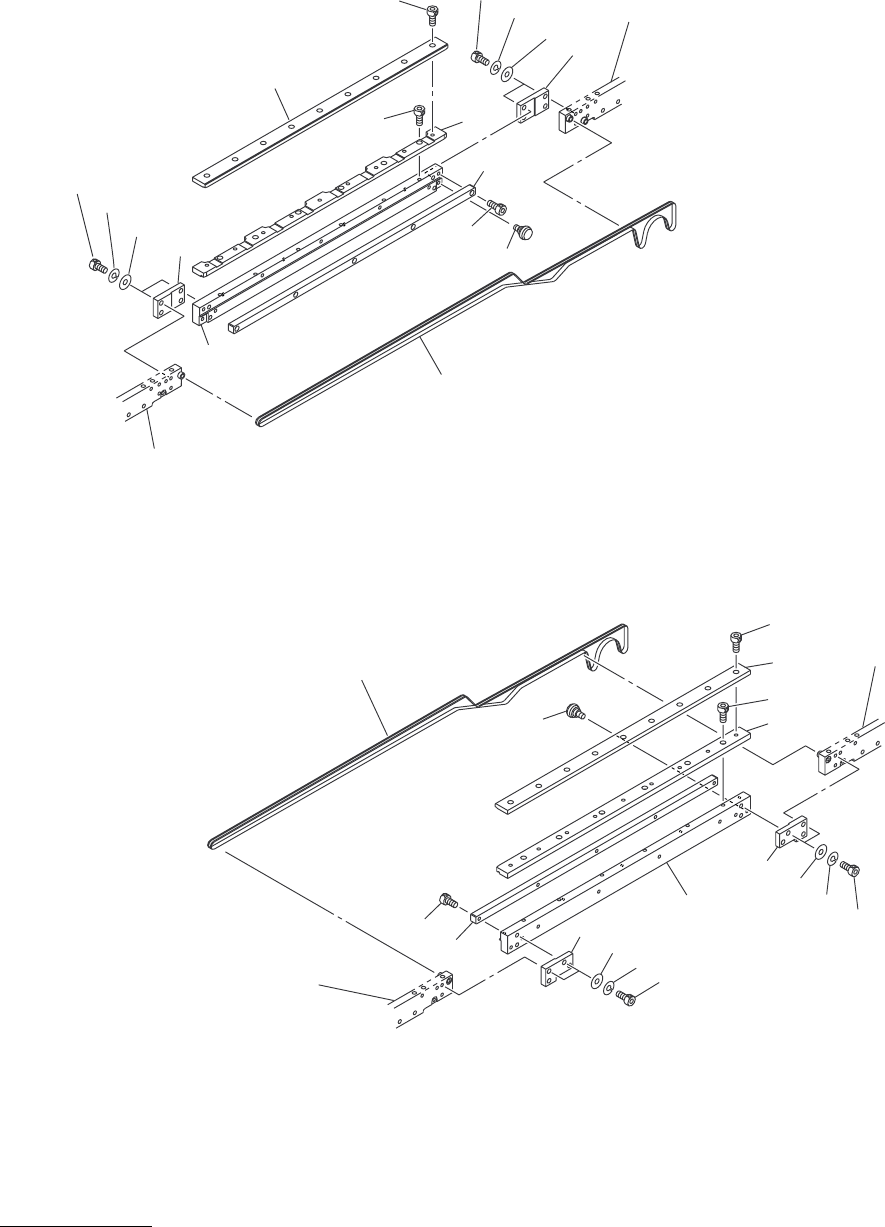

Fig. N-9 位置決めシュ−ト（１） Locating Chute (1)
808
803
803
804
808
804
801
806
809
873
805
801
807
806
810
861
862
863
811
861
862
863
805
861
862
863
861
862
863
872
874
872
873
874
See Fig.N-3
Key No.209
See Fig.N-3
Key No.204
See Fig.N-7
Key No.604
See Fig.N-7
Key No.609
