www.techcon.com www.techcon.com www.techcon.com 9 4 0 0 Se ri e Ma n ue ll e K om pon en te n 4 0 0 e r Se rie Dos ie r ko m po ne n t e n Spritzenadapter Das V erbindungsglied zwischen Dosiergerät und Spritze. Es stellt…
8
www.techcon.com
www.techcon.com www.techcon.com
Kolben
Artikelnummer Beschreibung
403L-2 3cc Kolben, gummi, manuell
406L-2 6cc Kolben, gummi, manuell
435L-2 35cc Kolben, gummi, manuell
403L-7 3cc Plastik Wischkolben, manuell
406L-7 6cc Plastik Wischkolben, manuell
435L-7 35cc Plastik Wischkolben, manuell
403L-2 3cc Kolben, gummi, Druckluf
406L-8 6cc Kolben, gummi, Druckluft
435L-8 35cc Kolben, gummi, Druckluft
403L-9 3cc Plastik Wischkolben, Drukluft
406L-9 6cc Plastik Wischkolben, Drukluft
435L-9 35cc Plastik Wischkolben, Drukluft
460L-9 60cc Plastik Wischkolben, Drukluft
Spritzenkörper
Artikelnummer Beschreibung
F401L-1 400 Spritzenkörper 1cc Luer Slip
403LL-1 400 Spritzenkörper 3cc Luer Lock
406LL-1 400 Spritzenkörper 6cc Luer Lock
435LL-1 400 Spritzenkörperl 35cc Luer Lock
460LL-1 400 Spritzenkörper 60cc Luer Lock
Stößel
Artikelnummer Beschreibung
406L-4 6cc Stößel
435L-4 35cc Stößel
460L-4 60cc Stößel

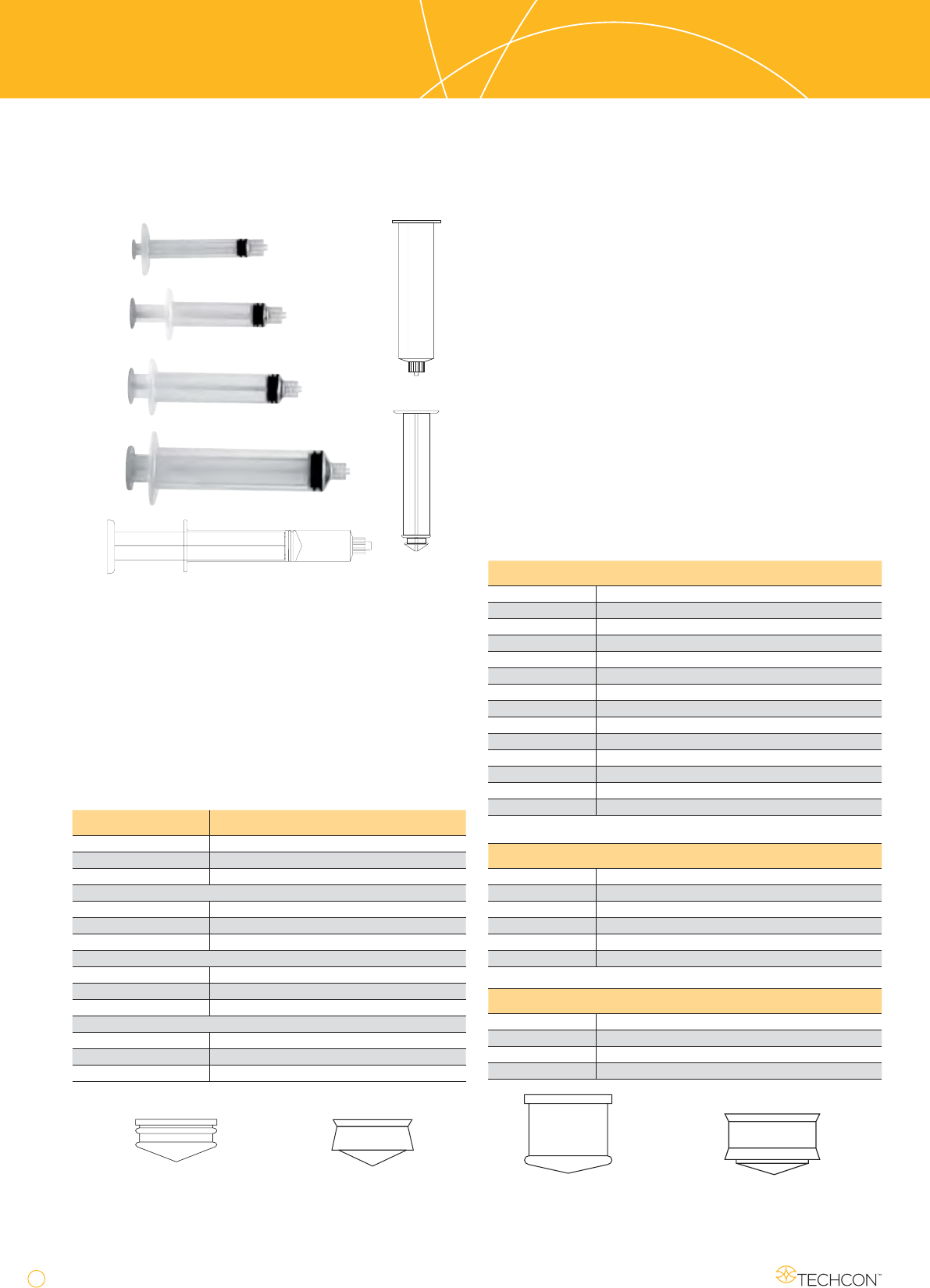

700 & 400 Serie
Dosierkomponenten
Manuelle Stößel und
Kolben
für die 700er & 400er Serie
Die neuen manuellen Dosierspritzen bieten einfache, flexible
und schnelle Dosierlösungen ohne Druckluft. Sie werden aus
Polypropylen gefertigt und sind mit vielen Dosiermedien
kompatibel. Die Stopfen bestehen aus thermoplastischem
Gummi und sind trocken oder mit Schmierung erhältlich.
Erhältlich in 50 Stück Packungen.
400er Serie
Dosierkomponenten
Die 400er Serie Spritzen– und Zubehörkomponenten sind in
verschiedenen Größen erhältlich und decken ein großes App-
likationsspektrum ab. Sie sind nur in Grossverpackungen er-
hältlich.
Spritzenkörper
Die Spritzenkörper bestehen aus Polypropylen. Der Standard
ist ein Luer-Lock Anschluß. Luer-Slip und Taper-Tip sind abhän-
gig von Mindestmenge, Lieferzeit und Preis ebenso erhältlich.
Nur in naturfarben! (Für schwarz und bernstein siehe S. 4)
Kolben
Die aufgelisteten Kolben sind nicht geschmiert. Für geschmi-
erte Kolben bitte einfach „LUB“ der Artikelnummer zufügen.
Artikelnummer. Beschreibung
7030004PPK 700er Stößel, 3cc
7030002MPK 700er Kolben, 3cc
7030002M-LUBPK 700er Kolben geschmiert, 3cc
7050004PPK 700er Stößel, 5cc
7050002MPK 700er Kolben, 5cc
7050002M-LUBPK 700er Kolben geschmiert, 5cc
7100004PPK 700er Stößel, 10cc
7100002MPK 700er Kolben, 10cc
7100002M-LUBPK 700er Kolben geschmiert, 10cc
7300004PPK 700er Stößel, 30cc
7300002MPK 700er Kolben, 30cc
7300002M-LUBPK 700er Kolben geschmiert, 30cc
manueller Stopfen, gummi manueller Wischkolben, plastik Druckluftkolben, gummi Druckluft-Wischkolben, plastik
www.techcon.com
www.techcon.com www.techcon.com
9
400 Serie
Manuelle Komponenten
400er Serie
Dosierkomponenten
Spritzenadapter
Das Verbindungsglied zwischen Dosiergerät und Spritze. Es
stellt eine sichere Verbindung zum reibungslosen Dosieren her
und ist wahlweise mit einem 3 oder 6 Fuß (0.9 bzw. 1.8 Meter)
langen Luftschlauch erhältlich..
Stößel
Spritzenkörper
Kolben
400er Serie
Manuelle Komponenten
Die Spritzenkörper und Stößel bestehen aus Polypropylen;
Kolben werden aus Polyethylen (-7) oder Thermoplast (-2)
hergestellt. Der Stößel übt Druck auf den Kolben aus, was zu
einer gleichmäßigen und kontrollierten Handdosierung führt.
Die Nadelverschlusskappe hält das Dosiermedium in der Spri-
tze unter Verschluss, wenn gerade nicht dosiert wird.
Manuelle Spritzen mit Gummikolben
Spritzenkörper und Stößel bestehen aus Polypropylen. Kolben
werden aus thermoplastischem Gummi gefertigt.
Größe Spritze Kolben Stößel
3cc 403LL-1 403L-2 403L-4
6cc 406LL-1 406L-2 406L-4
Manuelle Spritzen mit Plastikkolben
Spritzenkörper und Stößel bestehen aus Polypropylen. Kolben
werden aus Polyethylen gefertigt, um eine bessere chemische
Kompatibilität zu gewährleisten..
Größe Spritze Kolben Stößel
3cc 403LL-1 403L-7 403L-4
6cc 406LL-1 406L-7 406L-4
400er Serie Spritzen-Anschlussadapter Sets
Artikelnr Größe
900-250-3L, -6L or -RL 1cc
900-350-3, -6L or -R 3cc
900-550-3, -6L or -R 6cc
900-650-3, -6L or -R 10cc
900-950-3, -6L or -R 35cc
900-1150-3, -6L or -R 60cc
Nadelverschlusskappen
Artikelnr Beschreibung
15LL-1000 Luer Lock Tip Cap
15LL-B-1000 Luer Lock Tip Cap schwarz
Endkappen
Artikelnr Beschreibung
TS5 6cc Endkappe
TS7 10cc Endkappe
10
www.techcon.com
www.techcon.com www.techcon.com
TS-M Serie
Diese Nadelserie bietet eine Edelstahlnadel an
einem Aluminiumanschlusstück. Erhältich in 500
Stück Packungen.
TS-SS
Edelstahldosiernadeln
Höchste Präzision und Toleranz für die Verwendung in au-
tomatisierten Anwendungen. Eine Edelstahlnadel an einem
vernickelten Anschluss, natürlich mit Luer-Lock Verbindung.
Die Länge beträgt 1/2” (12.7mm). Nur in 12er Packs erhältlich.
TS Serie
mit gecrimpter Kanüle
TS Serie
mit gecrimpter Kanüle
Die Nadeln mit gecrimpter Kanüle bieten solide Leistung für
alle möglichen Dosieranwendungen. Die Kanülen aus rost-
freiem Edelstahl werden auf die genaue Länge zugeschnitten
und entgratet. Die zugeschnittenen Kanülen werden in einen
gesicherten Aluminium-Einsatz gecrimpt und dann in Poly-
ethylen gegossen. Der maximale Arbeitsdruck beträgt 6,9 bar
(100 psi). Erhältlich in Packungen zu 1000 Stück.
Luer Lock
Gewinde
Anschluss
Verbindung
Edelstahlnadel
Artikelnummer Internationale
Farbcodierung
Gauge I.D.
(inches)
I.D.
(mm)
Länge
(inches)
Länge
(mm)
TS18-1/2-1000 Pink 18 0.033 0.838 0.5 12.7
TS18-1-1000 Pink 18 0.033 0.838 1.0 25.4
TS19-1/2-1000 Braun 19 0.028 0.711 0.5 12.7
TS19-1-1000 Braun 19 0.028 0.711 1.0 25.4
TS20-1/2-1000 Gelb 20 0.024 0.609 0.5 12.7
TS20-1-1000 Gelb 20 0.024 0.609 1.0 25.4
TS21-1/2-1000 Grün 21 0.020 0.508 0.5 12.7
TS22-1/2-1000 Schwarz 22 0.016 0.406 0.5 12.7
TS22-1-1000 Schwarz 22 0.016 0.406 1.0 25.4
TS23-1/4-1000 Blau 23 0.013 0.330 0.25 6.35
TS23-1/2-1000 Blau 23 0.013 0.330 0.5 12.7
TS25-1/2-1000 Blau 25 0.010 0.254 0.5 12.7
TS27-1/4-1000 Grau 27 0.008 0.203 0.25 6.35
TS30-1/4-1000 Lavendel 30 0.006 0.152 0.25 6.35
TS30-5/16-1000 Lavendel 30 0.006 0.152 0.31 7.94
TS30-1/2-1000 Lavendel 30 0.006 0.152 0.5 12.7
Artikelnummer Gauge Länge (inches) Länge (mm)
TS14-1/2M-500 14 0.5 12.7
TS14-1M-500 14 1.0 25.4
TS14-2M-500 14 2.0 50.8
TS15-1/2M-500 15 0.5 12.7
TS15-1M-500 15 1.0 25.4
TS15-1-1/2M-500 15 1.5 38.1
TS16-1M-500 16 1.0 25.4
Artikelnummer Gauge I.D. (inches) I.D. (mm)
TS12SS-1/2PK 12 0.087 2.21
TS13SS-1/2PK 13 0.077 1.95
TS14SS-1/2PK 14 0.061 1.54
TS15SS-1/2PK 15 0.056 1.43
TS16SS-1/2PK 16 0.048 1.22
TS17SS-1/2PK 17 0.044 1.11
TS18SS-1/2PK 18 0.033 0.83
TS19SS-1/2PK 19 0.028 0.72
TS20SS-1/2PK 20 0.024 0.62
TS21SS-1/2PK 21 0.021 0.54
TS22SS-1/2PK 22 0.017 0.42
TS23SS-1/2PK 23 0.013 0.34
TS25SS-1/2PK 25 0.011 0.27
TS26SS-1/2PK 26 0.010 0.25
TS27SS-1/2PK 27 0.008 0.21
TS28SS-1/2PK 28 0.007 0.17
