9

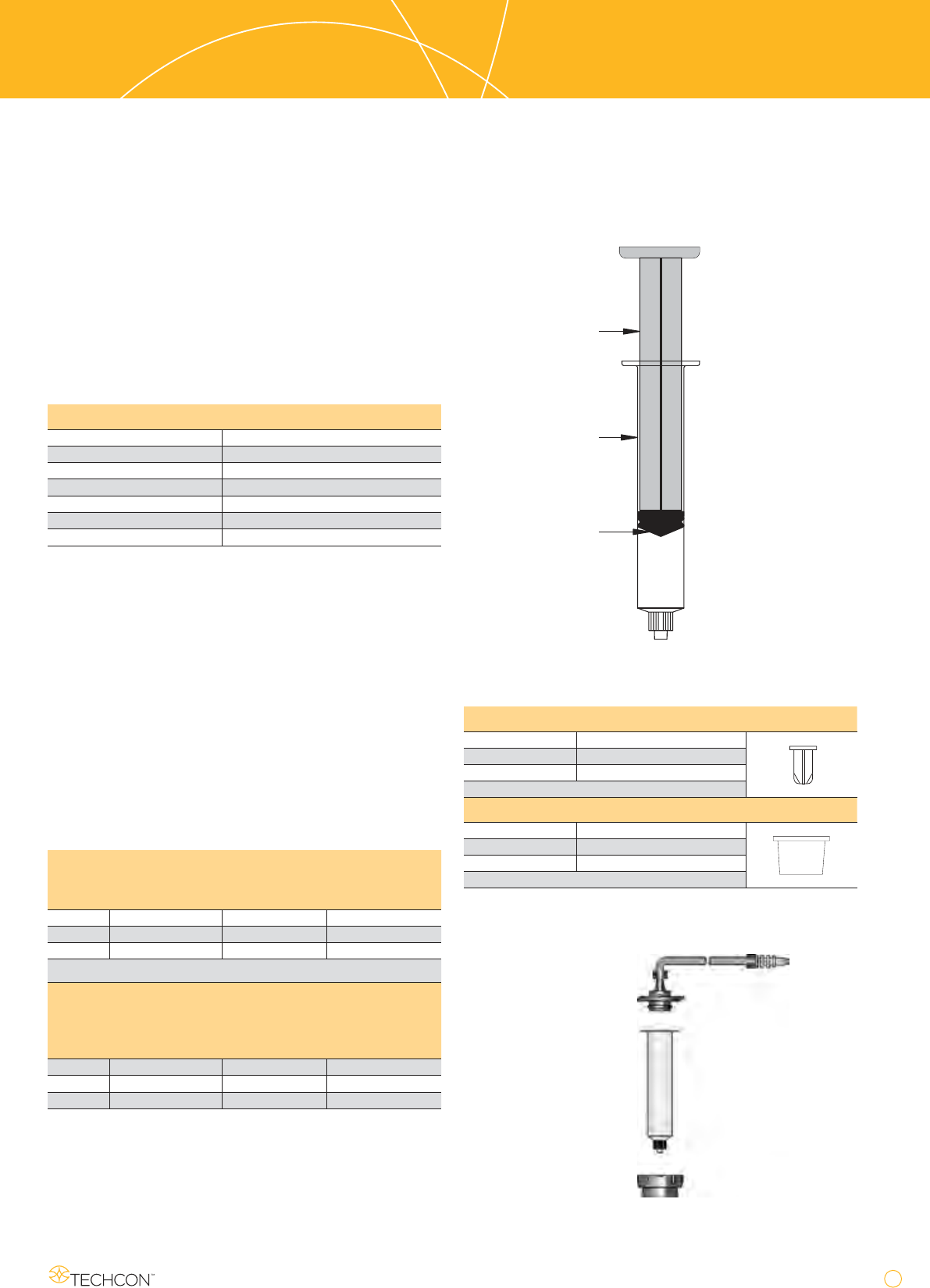

400 Serie
Manuelle Komponenten
400er Serie
Dosierkomponenten
Spritzenadapter
Das Verbindungsglied zwischen Dosiergerät und Spritze. Es
stellt eine sichere Verbindung zum reibungslosen Dosieren her
und ist wahlweise mit einem 3 oder 6 Fuß (0.9 bzw. 1.8 Meter)
langen Luftschlauch erhältlich..
Stößel
Spritzenkörper
Kolben
400er Serie
Manuelle Komponenten
Die Spritzenkörper und Stößel bestehen aus Polypropylen;
Kolben werden aus Polyethylen (-7) oder Thermoplast (-2)
hergestellt. Der Stößel übt Druck auf den Kolben aus, was zu
einer gleichmäßigen und kontrollierten Handdosierung führt.
Die Nadelverschlusskappe hält das Dosiermedium in der Spri-
tze unter Verschluss, wenn gerade nicht dosiert wird.
Manuelle Spritzen mit Gummikolben
Spritzenkörper und Stößel bestehen aus Polypropylen. Kolben
werden aus thermoplastischem Gummi gefertigt.
Größe Spritze Kolben Stößel
3cc 403LL-1 403L-2 403L-4
6cc 406LL-1 406L-2 406L-4
Manuelle Spritzen mit Plastikkolben
Spritzenkörper und Stößel bestehen aus Polypropylen. Kolben
werden aus Polyethylen gefertigt, um eine bessere chemische
Kompatibilität zu gewährleisten..
Größe Spritze Kolben Stößel
3cc 403LL-1 403L-7 403L-4
6cc 406LL-1 406L-7 406L-4
400er Serie Spritzen-Anschlussadapter Sets
Artikelnr Größe
900-250-3L, -6L or -RL 1cc
900-350-3, -6L or -R 3cc
900-550-3, -6L or -R 6cc
900-650-3, -6L or -R 10cc
900-950-3, -6L or -R 35cc
900-1150-3, -6L or -R 60cc
Nadelverschlusskappen
Artikelnr Beschreibung
15LL-1000 Luer Lock Tip Cap
15LL-B-1000 Luer Lock Tip Cap schwarz
Endkappen
Artikelnr Beschreibung
TS5 6cc Endkappe
TS7 10cc Endkappe
10
www.techcon.com
www.techcon.com www.techcon.com
TS-M Serie
Diese Nadelserie bietet eine Edelstahlnadel an
einem Aluminiumanschlusstück. Erhältich in 500
Stück Packungen.
TS-SS
Edelstahldosiernadeln
Höchste Präzision und Toleranz für die Verwendung in au-
tomatisierten Anwendungen. Eine Edelstahlnadel an einem
vernickelten Anschluss, natürlich mit Luer-Lock Verbindung.
Die Länge beträgt 1/2” (12.7mm). Nur in 12er Packs erhältlich.
TS Serie
mit gecrimpter Kanüle
TS Serie
mit gecrimpter Kanüle
Die Nadeln mit gecrimpter Kanüle bieten solide Leistung für
alle möglichen Dosieranwendungen. Die Kanülen aus rost-
freiem Edelstahl werden auf die genaue Länge zugeschnitten
und entgratet. Die zugeschnittenen Kanülen werden in einen
gesicherten Aluminium-Einsatz gecrimpt und dann in Poly-
ethylen gegossen. Der maximale Arbeitsdruck beträgt 6,9 bar
(100 psi). Erhältlich in Packungen zu 1000 Stück.
Luer Lock
Gewinde
Anschluss
Verbindung
Edelstahlnadel
Artikelnummer Internationale
Farbcodierung
Gauge I.D.
(inches)
I.D.
(mm)
Länge
(inches)
Länge
(mm)
TS18-1/2-1000 Pink 18 0.033 0.838 0.5 12.7
TS18-1-1000 Pink 18 0.033 0.838 1.0 25.4
TS19-1/2-1000 Braun 19 0.028 0.711 0.5 12.7
TS19-1-1000 Braun 19 0.028 0.711 1.0 25.4
TS20-1/2-1000 Gelb 20 0.024 0.609 0.5 12.7
TS20-1-1000 Gelb 20 0.024 0.609 1.0 25.4
TS21-1/2-1000 Grün 21 0.020 0.508 0.5 12.7
TS22-1/2-1000 Schwarz 22 0.016 0.406 0.5 12.7
TS22-1-1000 Schwarz 22 0.016 0.406 1.0 25.4
TS23-1/4-1000 Blau 23 0.013 0.330 0.25 6.35
TS23-1/2-1000 Blau 23 0.013 0.330 0.5 12.7
TS25-1/2-1000 Blau 25 0.010 0.254 0.5 12.7
TS27-1/4-1000 Grau 27 0.008 0.203 0.25 6.35
TS30-1/4-1000 Lavendel 30 0.006 0.152 0.25 6.35
TS30-5/16-1000 Lavendel 30 0.006 0.152 0.31 7.94
TS30-1/2-1000 Lavendel 30 0.006 0.152 0.5 12.7
Artikelnummer Gauge Länge (inches) Länge (mm)
TS14-1/2M-500 14 0.5 12.7
TS14-1M-500 14 1.0 25.4
TS14-2M-500 14 2.0 50.8
TS15-1/2M-500 15 0.5 12.7
TS15-1M-500 15 1.0 25.4
TS15-1-1/2M-500 15 1.5 38.1
TS16-1M-500 16 1.0 25.4
Artikelnummer Gauge I.D. (inches) I.D. (mm)
TS12SS-1/2PK 12 0.087 2.21
TS13SS-1/2PK 13 0.077 1.95
TS14SS-1/2PK 14 0.061 1.54
TS15SS-1/2PK 15 0.056 1.43
TS16SS-1/2PK 16 0.048 1.22
TS17SS-1/2PK 17 0.044 1.11
TS18SS-1/2PK 18 0.033 0.83
TS19SS-1/2PK 19 0.028 0.72
TS20SS-1/2PK 20 0.024 0.62
TS21SS-1/2PK 21 0.021 0.54
TS22SS-1/2PK 22 0.017 0.42
TS23SS-1/2PK 23 0.013 0.34
TS25SS-1/2PK 25 0.011 0.27
TS26SS-1/2PK 26 0.010 0.25
TS27SS-1/2PK 27 0.008 0.21
TS28SS-1/2PK 28 0.007 0.17
www.techcon.com
www.techcon.com www.techcon.com
11
MT Serie
Dosiernadeln
MT Serie
Dosiernadeln
Die MT Dosiernadelserie wartet mit hochpräzisen Metallnadeln
auf, welche beste Ergebnisse bei hohen Durchflussraten
gewährleisten. Der Aufbau dieser konischen Nadel erlaubt
höhere Leistungsraten, vermeidet Verstopfungen und führt
demzufolge zu höheren Durchfluß- und Leistungsraten.
Die phosphor-bronzene Metallkonstruktion (chemisches Nick-
elverfahren) ermöglicht den Einsatz in automatisierten Her-
stellungsverfahren. Das dünnwändige Design in der Spitze
erhöht die Dosiergenauigkeit bei gleichzeitiger Reduzierung
von Verstopfungen bzw. Fadenbildung. Erhältlich von Gauge
18 bis zu 30. Sie sind farblich kodiert, um sie leichter zu unter-
scheiden. Einzeln zu erwerben.
Merkmale
• Glatte, konische Innenwände
Reduziert Zusetzen der Nadelspitze
Reduziert Gegendruck
Höhere Durchflußraten
Eliminiert Fadenbildung
• Metallkonstruktion
Gewährleistet perfekte Positionierung der Nadel
Ideal für automatisches bzw. robotergesteuertes
Dosieren
• Dünne Wände führen zu verbesserter Dosiergenauigkeit
• Eliminiert Verstopfungen. Ideal für gefüllte Medien
Artikelnummer Farbe Gauge I.D.
(inches)
I.D.
(mm)
OD
(inches)
OD
(mm)
MT18-PBN Pink 18 0.040 1.019 0.050 1.260
MT19-PBN Orange 19 0.033 0.839 0.042 1.079
MT20-PBN Grün 20 0.026 0.661 0.035 0.899
MT21-PBN Blau 21 0.023 0.590 0.033 0.830
MT23-PBN Lila 23 0.021 0.544 0.026 0.655
MT25-PBN Weiß 25 0.016 0.417 0.021 0.528
MT27-PBN Rot 27 0.012 0.315 0.017 0.426
MT30-PBN Schwarz 30 0.008 0.214 0.013 0.325
