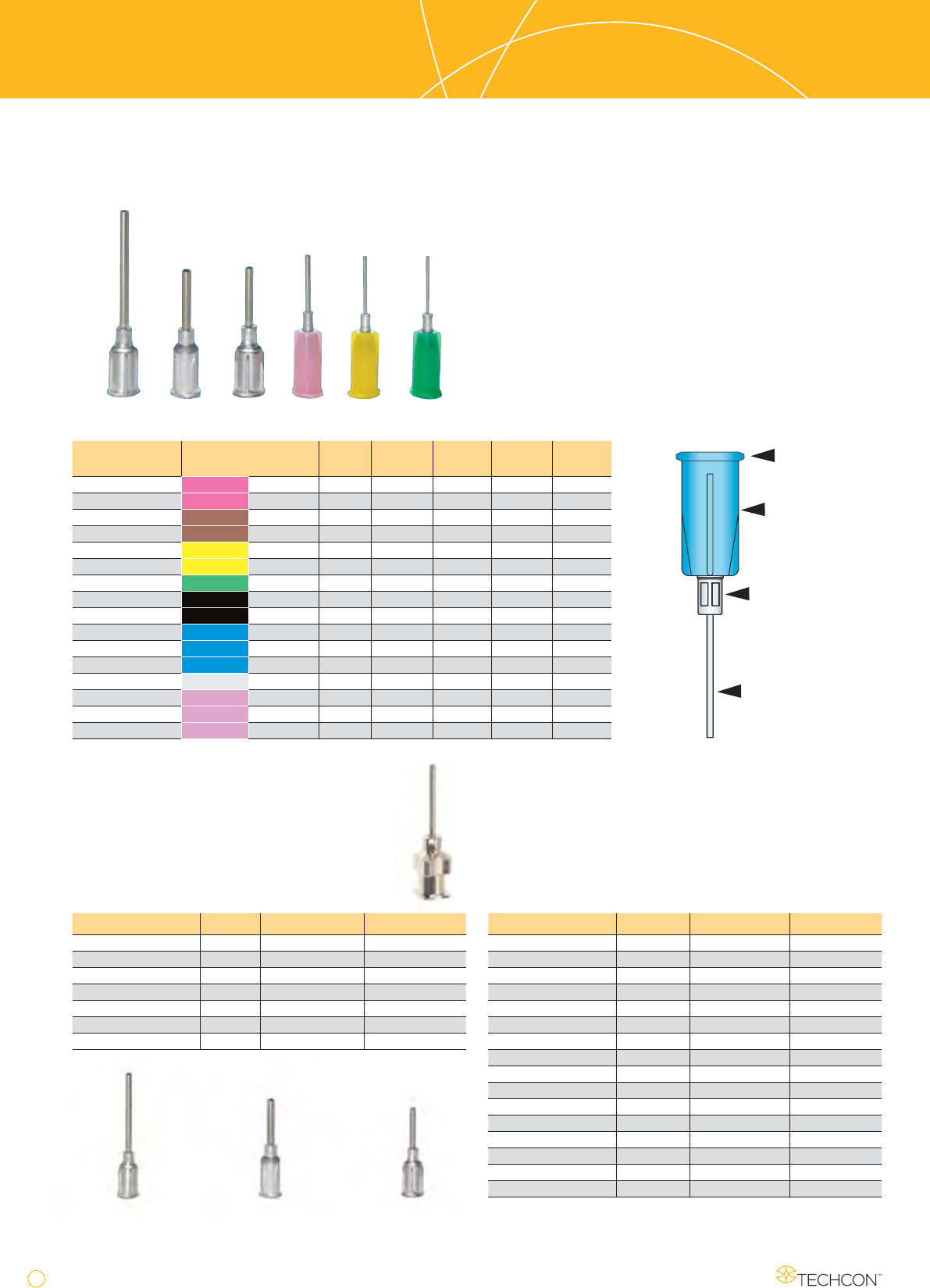

TS-M Serie

Diese Nadelserie bietet eine Edelstahlnadel an

einem Aluminiumanschlusstück. Erhältich in 500

Stück Packungen.

TS-SS

Edelstahldosiernadeln

Höchste Präzision und Toleranz für die Verwendung in au-

tomatisierten Anwendungen. Eine Edelstahlnadel an einem

vernickelten Anschluss, natürlich mit Luer-Lock Verbindung.

Die Länge beträgt 1/2” (12.7mm). Nur in 12er Packs erhältlich.

TS Serie

mit gecrimpter Kanüle

TS Serie

mit gecrimpter Kanüle

Die Nadeln mit gecrimpter Kanüle bieten solide Leistung für

alle möglichen Dosieranwendungen. Die Kanülen aus rost-

freiem Edelstahl werden auf die genaue Länge zugeschnitten

und entgratet. Die zugeschnittenen Kanülen werden in einen

gesicherten Aluminium-Einsatz gecrimpt und dann in Poly-

ethylen gegossen. Der maximale Arbeitsdruck beträgt 6,9 bar

(100 psi). Erhältlich in Packungen zu 1000 Stück.

Luer Lock

Gewinde

Anschluss

Verbindung

Edelstahlnadel

Artikelnummer Internationale

Farbcodierung

Gauge I.D.

(inches)

I.D.

(mm)

Länge

(inches)

Länge

(mm)

TS18-1/2-1000 Pink 18 0.033 0.838 0.5 12.7

TS18-1-1000 Pink 18 0.033 0.838 1.0 25.4

TS19-1/2-1000 Braun 19 0.028 0.711 0.5 12.7

TS19-1-1000 Braun 19 0.028 0.711 1.0 25.4

TS20-1/2-1000 Gelb 20 0.024 0.609 0.5 12.7

TS20-1-1000 Gelb 20 0.024 0.609 1.0 25.4

TS21-1/2-1000 Grün 21 0.020 0.508 0.5 12.7

TS22-1/2-1000 Schwarz 22 0.016 0.406 0.5 12.7

TS22-1-1000 Schwarz 22 0.016 0.406 1.0 25.4

TS23-1/4-1000 Blau 23 0.013 0.330 0.25 6.35

TS23-1/2-1000 Blau 23 0.013 0.330 0.5 12.7

TS25-1/2-1000 Blau 25 0.010 0.254 0.5 12.7

TS27-1/4-1000 Grau 27 0.008 0.203 0.25 6.35

TS30-1/4-1000 Lavendel 30 0.006 0.152 0.25 6.35

TS30-5/16-1000 Lavendel 30 0.006 0.152 0.31 7.94

TS30-1/2-1000 Lavendel 30 0.006 0.152 0.5 12.7

Artikelnummer Gauge Länge (inches) Länge (mm)

TS14-1/2M-500 14 0.5 12.7

TS14-1M-500 14 1.0 25.4

TS14-2M-500 14 2.0 50.8

TS15-1/2M-500 15 0.5 12.7

TS15-1M-500 15 1.0 25.4

TS15-1-1/2M-500 15 1.5 38.1

TS16-1M-500 16 1.0 25.4

Artikelnummer Gauge I.D. (inches) I.D. (mm)

TS12SS-1/2PK 12 0.087 2.21

TS13SS-1/2PK 13 0.077 1.95

TS14SS-1/2PK 14 0.061 1.54

TS15SS-1/2PK 15 0.056 1.43

TS16SS-1/2PK 16 0.048 1.22

TS17SS-1/2PK 17 0.044 1.11

TS18SS-1/2PK 18 0.033 0.83

TS19SS-1/2PK 19 0.028 0.72

TS20SS-1/2PK 20 0.024 0.62

TS21SS-1/2PK 21 0.021 0.54

TS22SS-1/2PK 22 0.017 0.42

TS23SS-1/2PK 23 0.013 0.34

TS25SS-1/2PK 25 0.011 0.27

TS26SS-1/2PK 26 0.010 0.25

TS27SS-1/2PK 27 0.008 0.21

TS28SS-1/2PK 28 0.007 0.17

www.techcon.com

www.techcon.com www.techcon.com

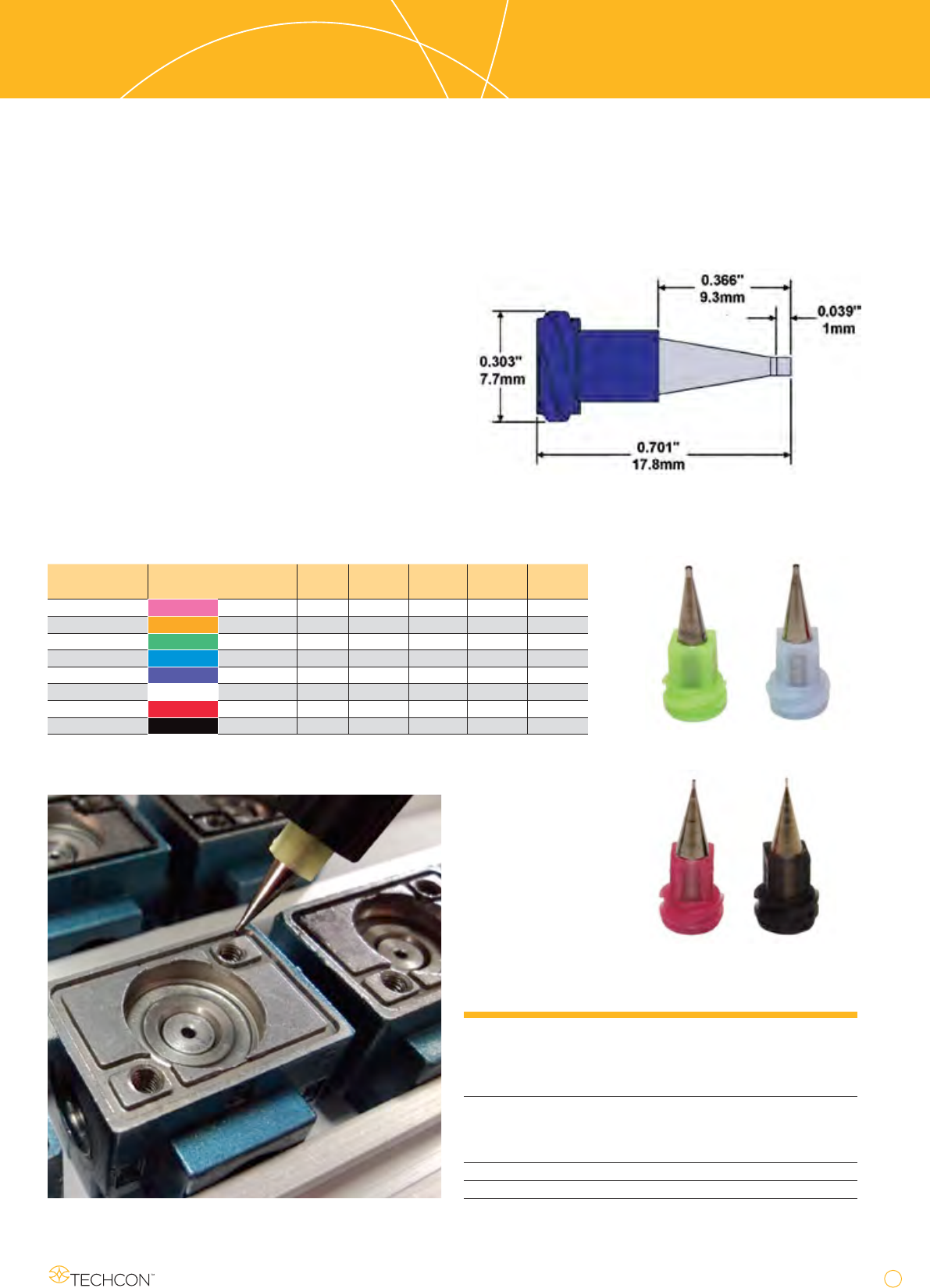

MT Serie

Dosiernadeln

MT Serie

Dosiernadeln

Die MT Dosiernadelserie wartet mit hochpräzisen Metallnadeln

auf, welche beste Ergebnisse bei hohen Durchﬂussraten

gewährleisten. Der Aufbau dieser konischen Nadel erlaubt

höhere Leistungsraten, vermeidet Verstopfungen und führt

demzufolge zu höheren Durchﬂuß- und Leistungsraten.

Die phosphor-bronzene Metallkonstruktion (chemisches Nick-

elverfahren) ermöglicht den Einsatz in automatisierten Her-

stellungsverfahren. Das dünnwändige Design in der Spitze

erhöht die Dosiergenauigkeit bei gleichzeitiger Reduzierung

von Verstopfungen bzw. Fadenbildung. Erhältlich von Gauge

18 bis zu 30. Sie sind farblich kodiert, um sie leichter zu unter-

scheiden. Einzeln zu erwerben.

Merkmale

• Glatte, konische Innenwände

Reduziert Zusetzen der Nadelspitze

Reduziert Gegendruck

Höhere Durchﬂußraten

Eliminiert Fadenbildung

• Metallkonstruktion

Gewährleistet perfekte Positionierung der Nadel

Ideal für automatisches bzw. robotergesteuertes

Dosieren

• Dünne Wände führen zu verbesserter Dosiergenauigkeit

• Eliminiert Verstopfungen. Ideal für gefüllte Medien

Artikelnummer Farbe Gauge I.D.

(inches)

I.D.

(mm)

(inches)

(mm)

MT18-PBN Pink 18 0.040 1.019 0.050 1.260

MT19-PBN Orange 19 0.033 0.839 0.042 1.079

MT20-PBN Grün 20 0.026 0.661 0.035 0.899

MT21-PBN Blau 21 0.023 0.590 0.033 0.830

MT23-PBN Lila 23 0.021 0.544 0.026 0.655

MT25-PBN Weiß 25 0.016 0.417 0.021 0.528

MT27-PBN Rot 27 0.012 0.315 0.017 0.426

MT30-PBN Schwarz 30 0.008 0.214 0.013 0.325

www.techcon.com

www.techcon.com www.techcon.com

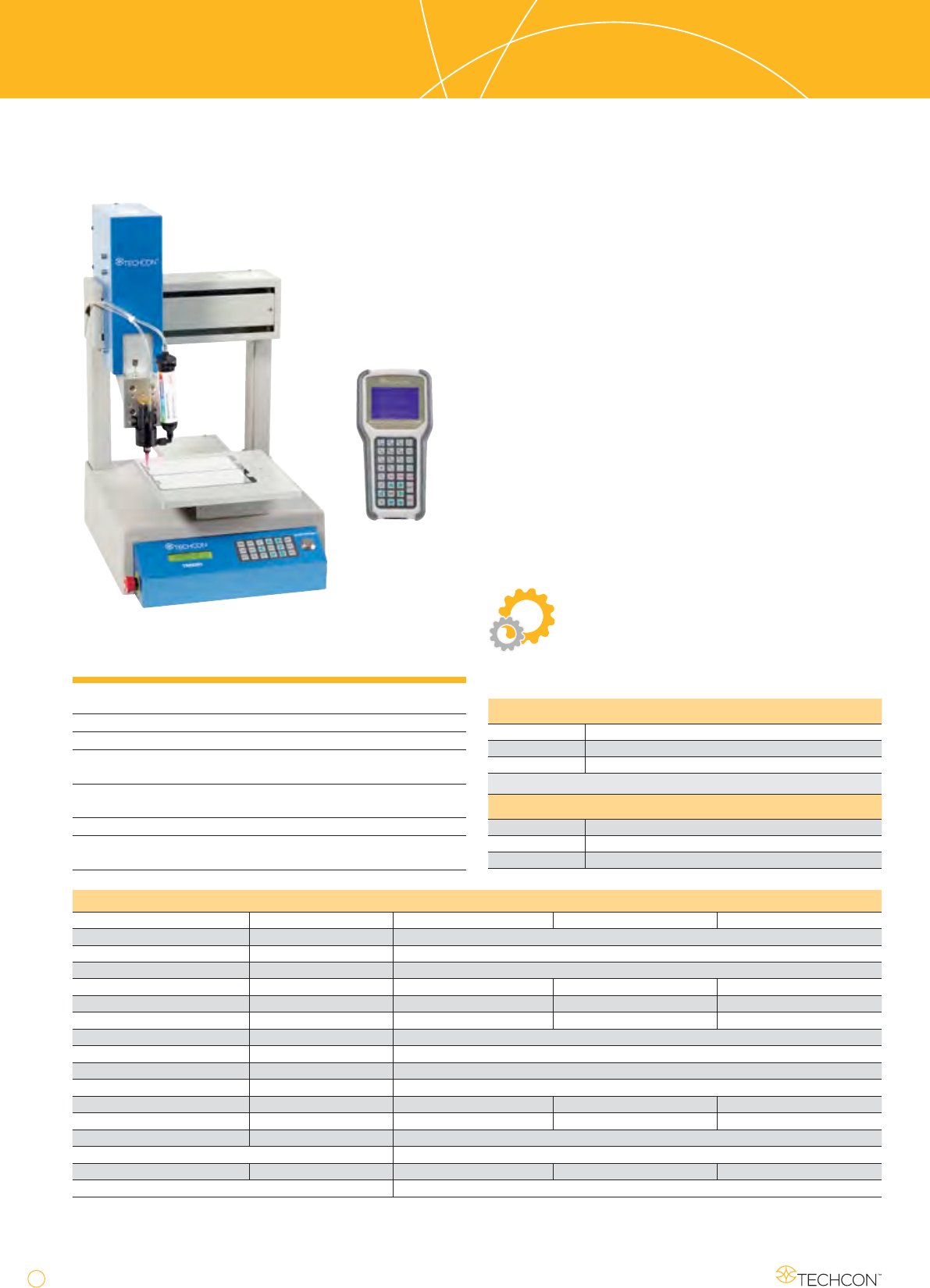

TSR2000

Tischdosierroboter

Besonderheiten

• LeichtzuprogrammierenundeinfachinderHand-

habung

• ProgrammierungmittelseinesProgrammierhandgerätes

• Schnell–folglicherhöhteProduktivität

• KompatibelmitallenTechconSystemsKartuschen,Ven-

tilen und Jet-Dosiersystemen.

• UmfassteingroßesSpektrumanFlüssigkeitsdosier-

anwendungen

• EinfacheundverlässlicheKonstruktion

• Erhältlichin3verschiedenenGrößen:Von200mm

bis 400mm Arbeitsbereich

TSR2000 Serie

Tischdosierroboter

Mit Programmierhandgerät

Techcon Systems Tisch-Dosier-Roboter sind leicht zu pro-

grammieren, einfach in der Handhabung und mit allen Ventil-

typen- und Steuergeräten kompatibel. Diese facettenreichen

Dosierplattformen bieten konstante und qualitativ hochwer-

tige Dosierergebnisse zu einem attraktiven Preis.

Techcon Systems Roboter sind speziell für Flüssigkeitsdosi-

eranwendungen entwickelt und konﬁguriert. Sie ermöglichen

eine exakte Platzierung des Dosiermediums, sei es in Form von

Punkten, Linien, Bögen oder Kreisen. Die bequeme Program-

mierung erfolgt mittels eines Programmierhandgerätes.

Techcon Systems Dosierroboter bieten einen signiﬁkanten

Nutzen in der Welt der automatisierten Flüssigkeitsdosierung.

Sei es für einen Baugruppenhersteller, der bestehende Dosier-

anwendungen automatisiert, oder für einen Ingenieur, der einen

komplett neuen Produktionsprozess in die Wege leitet.

Typische Anwendungen

Dosierpunkte mit Lotpasten, Form-in-place

Abdichtungen, Füllungen Vergüsse, Verkapse-

lungen, Klebstoffanwendungen, Lackieren

TSR2201 - Tischdosierroboter

Programmierhandgerät

Spezifikation

TSR2201 TSR2301 TSR2401

Spannung 100V

240V AC

Stromverbrauch 80W

Zahl kontrollierbarer Achsen 3 Achsen

Achspanne X Achse 200mm 300mm 400mm

Y Achse 200mm 300mm 400mm

Z Achse 100mm 100mm 100mm

Geschwindigkeit X/Y Achse 0.1

600 mm/sec

Z Achse 0.1

200 mm/sec

Wiederholgenauigkeit X/Y/Z Achse 0.02mm

Auösung X/Y/Z Achse 0.01mm

Gewicht Korpus 5 Kg 7 Kg 7 Kg

Kopf 4 Kg 4 Kg 4 Kg

Arbeitsumfeld Temperatur 0

40°C℃

Relative Luftfeuchte 20% - 90% (keine Kondensation)

Maße (W x D x H) 303 x 377 x 521 mm 418 x 513 x 521 mm 518 x 613 x 521 mm

Verfügbare I/O Anschlüsse 4 Eingänge / 4 Ausgänge (verfügbare Optionen: 16 I/O)

Tisch-Dosierroboter

TSR2201 200mm x 200mm Arbeitsbereich

TSR2301 300mm x 300mm Arbeitsbereich

TSR2401 400mm x 400mm Arbeitsbereich

Alle Systeme beinhalten ein Programmierhandgerät

Zubehör (Sicherheitsabdeckung mit Lichtvorhang für die Modelle)

TSR2200-SC Sicherheitsabdeckung für TSR2201

TSR2300-SC Sicherheitsabdeckung für TSR2301

TSR2400-SC Sicherheitsabdeckung für TSR2401
