TSR2000
Tischdosierroboter
Besonderheiten
• LeichtzuprogrammierenundeinfachinderHand-
habung
• ProgrammierungmittelseinesProgrammierhandgerätes
• Schnell–folglicherhöhteProduktivität
• KompatibelmitallenTechconSystemsKartuschen,Ven-
tilen und Jet-Dosiersystemen.
• UmfassteingroßesSpektrumanFlüssigkeitsdosier-
anwendungen
• EinfacheundverlässlicheKonstruktion
• Erhältlichin3verschiedenenGrößen:Von200mm
bis 400mm Arbeitsbereich
TSR2000 Serie
Tischdosierroboter
Mit Programmierhandgerät
Techcon Systems Tisch-Dosier-Roboter sind leicht zu pro-
grammieren, einfach in der Handhabung und mit allen Ventil-
typen- und Steuergeräten kompatibel. Diese facettenreichen
Dosierplattformen bieten konstante und qualitativ hochwer-
tige Dosierergebnisse zu einem attraktiven Preis.
Techcon Systems Roboter sind speziell für Flüssigkeitsdosi-
eranwendungen entwickelt und konfiguriert. Sie ermöglichen
eine exakte Platzierung des Dosiermediums, sei es in Form von
Punkten, Linien, Bögen oder Kreisen. Die bequeme Program-
mierung erfolgt mittels eines Programmierhandgerätes.
Techcon Systems Dosierroboter bieten einen signifikanten
Nutzen in der Welt der automatisierten Flüssigkeitsdosierung.
Sei es für einen Baugruppenhersteller, der bestehende Dosier-
anwendungen automatisiert, oder für einen Ingenieur, der einen
komplett neuen Produktionsprozess in die Wege leitet.
Typische Anwendungen
Dosierpunkte mit Lotpasten, Form-in-place
Abdichtungen, Füllungen Vergüsse, Verkapse-
lungen, Klebstoffanwendungen, Lackieren
TSR2201 - Tischdosierroboter
Programmierhandgerät
Spezifikation
TSR2201 TSR2301 TSR2401
Spannung 100V
~
240V AC
Stromverbrauch 80W
Zahl kontrollierbarer Achsen 3 Achsen
Achspanne X Achse 200mm 300mm 400mm
Y Achse 200mm 300mm 400mm
Z Achse 100mm 100mm 100mm
Geschwindigkeit X/Y Achse 0.1
~
600 mm/sec
Z Achse 0.1
~
200 mm/sec
Wiederholgenauigkeit X/Y/Z Achse 0.02mm
Auösung X/Y/Z Achse 0.01mm
Gewicht Korpus 5 Kg 7 Kg 7 Kg
Kopf 4 Kg 4 Kg 4 Kg
Arbeitsumfeld Temperatur 0
~
40°C℃
Relative Luftfeuchte 20% - 90% (keine Kondensation)
Maße (W x D x H) 303 x 377 x 521 mm 418 x 513 x 521 mm 518 x 613 x 521 mm
Verfügbare I/O Anschlüsse 4 Eingänge / 4 Ausgänge (verfügbare Optionen: 16 I/O)
Tisch-Dosierroboter
TSR2201 200mm x 200mm Arbeitsbereich
TSR2301 300mm x 300mm Arbeitsbereich
TSR2401 400mm x 400mm Arbeitsbereich
Alle Systeme beinhalten ein Programmierhandgerät
Zubehör (Sicherheitsabdeckung mit Lichtvorhang für die Modelle)
TSR2200-SC Sicherheitsabdeckung für TSR2201
TSR2300-SC Sicherheitsabdeckung für TSR2301
TSR2400-SC Sicherheitsabdeckung für TSR2401
www.techcon.com
www.techcon.com www.techcon.com
13
TSR2000
Smart Dosierroboter
Tisch-Dosierroboter
TSR2201 200mm x 200mm Arbeitsbereich
TSR2301 300mm x 300mm Arbeitsbereich
TSR2401 400mm x 400mm Arbeitsbereich
TSR2000
Smart Dosierroboter
Der Smart Dosierroboter der TSR2000-Serie wurde speziell für
präzise Flüssigkeitsdosieranwendungen entwickelt und ist mit
allen Ventiltypen und Steuergeräten kompatibel. Die benutzer-
freundliche, Smart PC-basierte Software macht es einfach, den
Roboter zu programmieren und zu bedienen.
Zu den Smart Funktionen gehört eine intuitive Software mit
Touchscreen Programmierung und CAD / DXF Dateiimport.
Das Bildverarbeitungssystem ermöglicht es dem Roboter,
Fehlausrichtungen von Teilen automatisch zu korrigieren und
verkürzt die Programmierzeit über die Mustererkennung. Der
Laserhöhensensor ermöglicht dem Roboter die automatische
Anpassung der Z-Höhe, um sowohl Änderungen der Ober-
flächenhöhe als auch der Bauteile auszugleichen..
Smart-Funktionen Add-On Kits
TSR-STVHKIT Software, Touch Screen, Kamera, Höhensensor-Kit
TSR-STVKIT Software, Touch Screen, Kamera-Kit
TSR-STHKIT Software, Touch Screen, Höhensensor-Kit
TSR-SVKIT Software, Kamera-Kit
TSR-SHKIT Software, Höhensensor-Kit
TSR-SKIT Software Kit
Hauptmerkmale und Vorteile
Benutzerfreundliches Bedienfeld
• PC-basierteSoftware
• Touchscreen-Programmierung
• CAD/DFXKonvertierung
Smart Vision Kamerasystem
• CMOSFarbkamera
• AutomatischeAusrichtung
• Mustererkennung
Laserhöhensensor
• PunktgenaueMessungmitintegrierter
Laserhöhenmessung
• ErkenntVariationenaufderOberächeeines
Produktes und passt die Dosierhöhe automatisch an.
• Verhindert ungleichmäßige Dosierungen und Schäden
an Dosierspitze oder Werkstück.

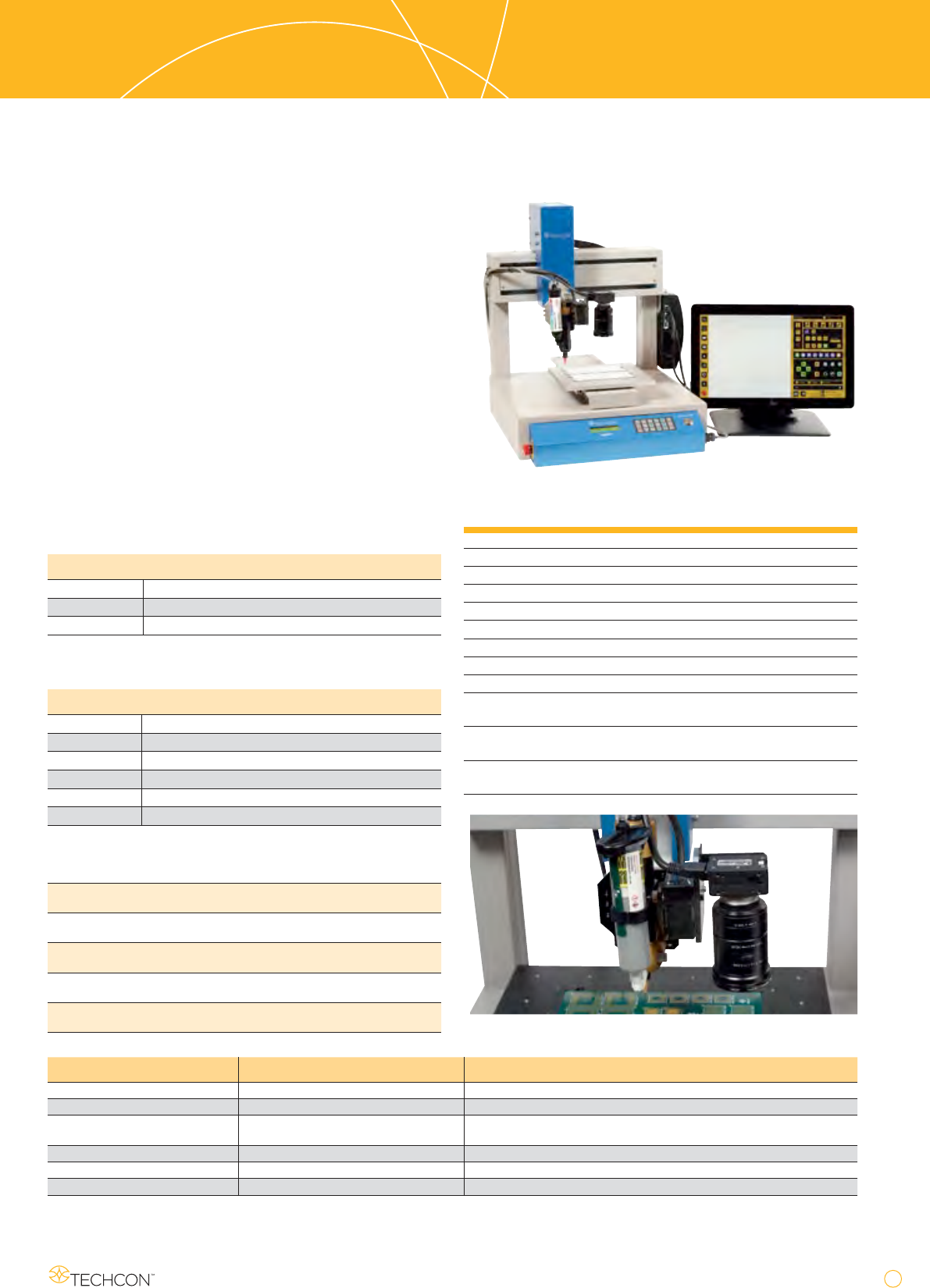

TSR2301 - Smart Dosierroboter
Merkmal Tischdosierroboter Smart Dosierroboter
Betriebssystem Teach Pendant Smart SBC basierte Software mit Touch Screen Oberäche
Speicherplatz für Datein 999 Dateien 9,000 Dateien oder 9,5GB
Speicherplatz für Arbeits-
dateien
255 Dateien 9,000 Dateien oder 9,5GB
Touch Screen Interface nicht vorhanden 1920 x 1080 (optimale Auösung)
Kamera nicht vorhanden CMOS (2048 x 1536 Auösung, 3.2 Megapixel)
Höhensensor nicht vorhanden
Lasersensor, Auösung 7μm; Erfassungsbereich: 100 ±35mm
Wählen Sie die gewünschten Smart-Funktionen:
Wählen Sie die passende Plattform:
Smart Dosierroboter Vorteile
Einfach zu programmieren, schnellerer Lernerfolg, visueller
Präzise und akkurate Dosierung; erhöhte Produktqualität
Erhöhte Produktivität; weniger Stillstandzeiten der Linie
Plug and Play, einfache Integration in bestehende Linien
Geringere Produktions, Material und Ownership-Kosten
TSR2301 - Smart Dosierroboter mit Kamera und Höhensensor
14
www.techcon.com
www.techcon.com www.techcon.com
TS9200D Serie
Jet Tech Ventil
TS9200D Serie
Jet Tech Ventil
Das TS9200D Jet Tech Ventil ist ein kontaktloses Dosierventil,
welches in der Lage ist, sowohl Flüssigkeiten niedriger als auch
hoher Viskosität von bis zu 400.000 Cps zu dosieren. Das Jet
Tech Ventil vereint sehr schnelles Jetting mit dem Dosieren
hunderter kleinster Einheiten in weniger als einer Sekunde.
Die kompakte Größe und das modulare Design des Jet Tech
Ventils unterstützt die Integration in automatisierte Systeme.
Das Hauptmerkmal des Ventils ist eine einzige, sehr einfach
austauschbare, Membran, die die sonst übliche dynamische
Flüssigdichtung anderer bekannter Ventile ersetzt. Es ist nun
unnötig verbrauchte Dichtungen auszubauen, zu reinigen oder
zu ersetzen. Unsere Membran erlaubt aufgrund ihrer geringen
Masse sehr schnelle Zyklen. Diese neuartige Membran kann auf
ein breiteres Prozessfenster angepasst werden.
Es ist schnell! - 300 Schüsse/Sek. im Dauerbetrieb bedeuten
eine 50% Steigerung im Vergleich zu konventionellen Jet-Ven-
tilen.
Es ist so einfach zu reinigen! – Nur 2 Komponenten kommen
mit dem Dosiermedium in Berührung. Diese 2 Komponen-
ten sind sehr einfach und gründlich in nur wenigen Minuten
gereinigt. Sie müssen nicht einmal das Ventil aus Ihrer Anlage
nehmen. Die Membran und die Düsenplatte können einfach in-
stalliert werden, ohne dass ein erneutes aufwendiges Kalibrie-
ren erforderlich ist. Wertvolle Prozesszeit wird eingespart und
ein weiterer spezieller Reinigungsservice ist nicht notwendig.
Es ist leistungsstark! - Unser TS9200D generiert eine hohe
Flussgeschwindigkeit und ermöglicht so das Dosieren einer
breiten Palette an Medien und Anwendungen. Zusätzlich kön-
nen Sie diese Geschwindigkeit anpassen und erreichen da-
durch ein höheres Leistungspektrum und ein größeres Pro-
zessfenster.
Es ist kühll! – Der moderne elektrische Antrieb legt Spannung
nur an, wenn diese benötigt wird. Der interne Luftstrom kühlt
den Ventilkörper, so dass es auch bei andauernder Hochge-
schwindigkeit kühl bleibt. Die integrierte Düsenheizung heizt
nur das Medium in der Düsenplatte und ist thermisch vom Ven-
tilkörper isoliert.
Es ist einfach zu integrieren! – In Kombination mit dem TS920
Steuergerät ist nur eine einfache Trigger-Leitung notwendig,
um auch die komplexesten Programme zu dosieren.
Key Features
• Kontaktfreie Jetting-Technologie
• Exaktes und präzises Dosieren
• Sehr hohe Dosiergeschwindigkeiten, bis zu 300
Schüsse/Sek
• Wiederholbare Tropfen bis zu 10nl
• Medien bis zu 400k Cps
• Integrierter Heizbereich, der nur minimale Medienmen-
gen heizt
• Einfaches und schnelles Reinigen
• Schneller und einfacher Set-Up
• Niedrige Gesamt- und Betriebskosten
Typische Anwendungen
Unser TS9200D Jet Tech kommt in einer Reihe von Anwend-
ungen zum Einsatz. Einige Beispiele dafür sind, Jet-Dosieren
von Silver Epoxies für Die-Bonding Prozesse, Jet-Dosieren
von Silikon-Phosphor für LEDMontageprozesse, Jet-Dosieren
von Underfill bei Leiterplatten, Jet-Dosieren von Mikropunk-
ten bei UV-Klebstoffenin medizinischen Geräten
TS9200D - Jet Tech Dosierventile
Jet Tech Ventil Spezifikation
Breite 50.8mm
Tiefe 93.8mm
Höhe 88.9mm
Gewicht 348g
Geschwindigkeit bis zu 300Hz im Dauerbetrieb
Spritzengrößen 5, 10, 30 and 55cc
Minimale Dosiergröße 10nl
Viskositätsbereich 1 to 400K Cps.
Flüssigkeitsdruck 40 psi (2.76bar)
Jet-Druck 35psi to 70psi (2.41 to 4.8bar)
Einsatztemperatur 10 to 50°C
