www.techcon.com www.techcon.com www.techcon.com 15 TS8 10 0 PC Pum p V en til TS8 10 0 V o l ume tris c he s Dos ie rv en til PC Pum p Das TS8100 PC Pump Dosierventil ist eine kontinuierliche, pulsationsfreie v olumetris…
14
www.techcon.com
www.techcon.com www.techcon.com

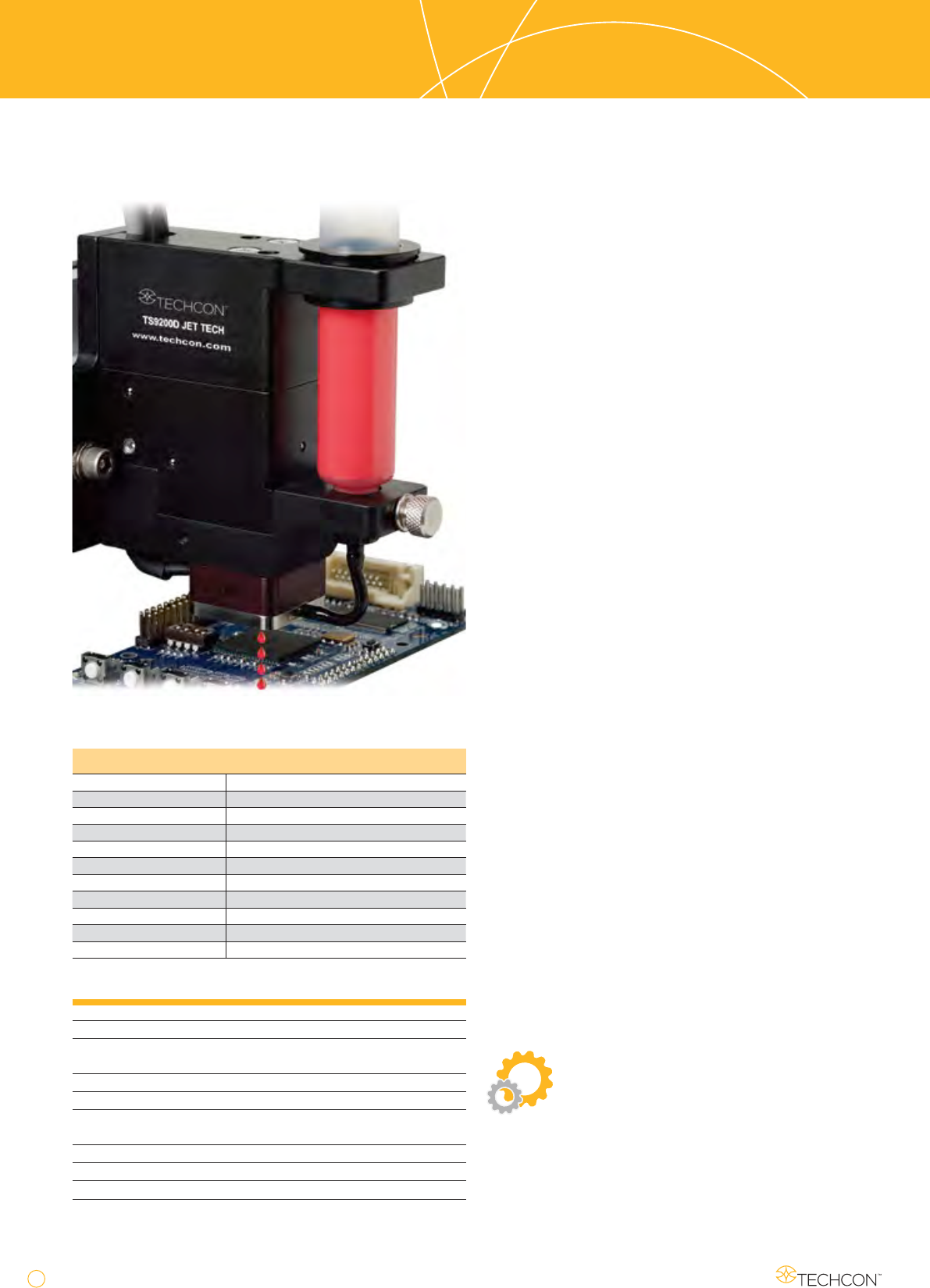

TS9200D Serie
Jet Tech Ventil
TS9200D Serie
Jet Tech Ventil
Das TS9200D Jet Tech Ventil ist ein kontaktloses Dosierventil,
welches in der Lage ist, sowohl Flüssigkeiten niedriger als auch
hoher Viskosität von bis zu 400.000 Cps zu dosieren. Das Jet
Tech Ventil vereint sehr schnelles Jetting mit dem Dosieren
hunderter kleinster Einheiten in weniger als einer Sekunde.
Die kompakte Größe und das modulare Design des Jet Tech
Ventils unterstützt die Integration in automatisierte Systeme.
Das Hauptmerkmal des Ventils ist eine einzige, sehr einfach
austauschbare, Membran, die die sonst übliche dynamische
Flüssigdichtung anderer bekannter Ventile ersetzt. Es ist nun
unnötig verbrauchte Dichtungen auszubauen, zu reinigen oder
zu ersetzen. Unsere Membran erlaubt aufgrund ihrer geringen
Masse sehr schnelle Zyklen. Diese neuartige Membran kann auf
ein breiteres Prozessfenster angepasst werden.
Es ist schnell! - 300 Schüsse/Sek. im Dauerbetrieb bedeuten
eine 50% Steigerung im Vergleich zu konventionellen Jet-Ven-
tilen.
Es ist so einfach zu reinigen! – Nur 2 Komponenten kommen
mit dem Dosiermedium in Berührung. Diese 2 Komponen-
ten sind sehr einfach und gründlich in nur wenigen Minuten
gereinigt. Sie müssen nicht einmal das Ventil aus Ihrer Anlage
nehmen. Die Membran und die Düsenplatte können einfach in-
stalliert werden, ohne dass ein erneutes aufwendiges Kalibrie-
ren erforderlich ist. Wertvolle Prozesszeit wird eingespart und
ein weiterer spezieller Reinigungsservice ist nicht notwendig.
Es ist leistungsstark! - Unser TS9200D generiert eine hohe
Flussgeschwindigkeit und ermöglicht so das Dosieren einer
breiten Palette an Medien und Anwendungen. Zusätzlich kön-
nen Sie diese Geschwindigkeit anpassen und erreichen da-
durch ein höheres Leistungspektrum und ein größeres Pro-
zessfenster.
Es ist kühll! – Der moderne elektrische Antrieb legt Spannung
nur an, wenn diese benötigt wird. Der interne Luftstrom kühlt
den Ventilkörper, so dass es auch bei andauernder Hochge-
schwindigkeit kühl bleibt. Die integrierte Düsenheizung heizt
nur das Medium in der Düsenplatte und ist thermisch vom Ven-
tilkörper isoliert.
Es ist einfach zu integrieren! – In Kombination mit dem TS920
Steuergerät ist nur eine einfache Trigger-Leitung notwendig,
um auch die komplexesten Programme zu dosieren.
Key Features
• Kontaktfreie Jetting-Technologie
• Exaktes und präzises Dosieren
• Sehr hohe Dosiergeschwindigkeiten, bis zu 300
Schüsse/Sek
• Wiederholbare Tropfen bis zu 10nl
• Medien bis zu 400k Cps
• Integrierter Heizbereich, der nur minimale Medienmen-
gen heizt
• Einfaches und schnelles Reinigen
• Schneller und einfacher Set-Up
• Niedrige Gesamt- und Betriebskosten
Typische Anwendungen
Unser TS9200D Jet Tech kommt in einer Reihe von Anwend-
ungen zum Einsatz. Einige Beispiele dafür sind, Jet-Dosieren
von Silver Epoxies für Die-Bonding Prozesse, Jet-Dosieren
von Silikon-Phosphor für LEDMontageprozesse, Jet-Dosieren
von Underfill bei Leiterplatten, Jet-Dosieren von Mikropunk-
ten bei UV-Klebstoffenin medizinischen Geräten
TS9200D - Jet Tech Dosierventile
Jet Tech Ventil Spezifikation
Breite 50.8mm
Tiefe 93.8mm
Höhe 88.9mm
Gewicht 348g
Geschwindigkeit bis zu 300Hz im Dauerbetrieb
Spritzengrößen 5, 10, 30 and 55cc
Minimale Dosiergröße 10nl
Viskositätsbereich 1 to 400K Cps.
Flüssigkeitsdruck 40 psi (2.76bar)
Jet-Druck 35psi to 70psi (2.41 to 4.8bar)
Einsatztemperatur 10 to 50°C
www.techcon.com
www.techcon.com www.techcon.com
15

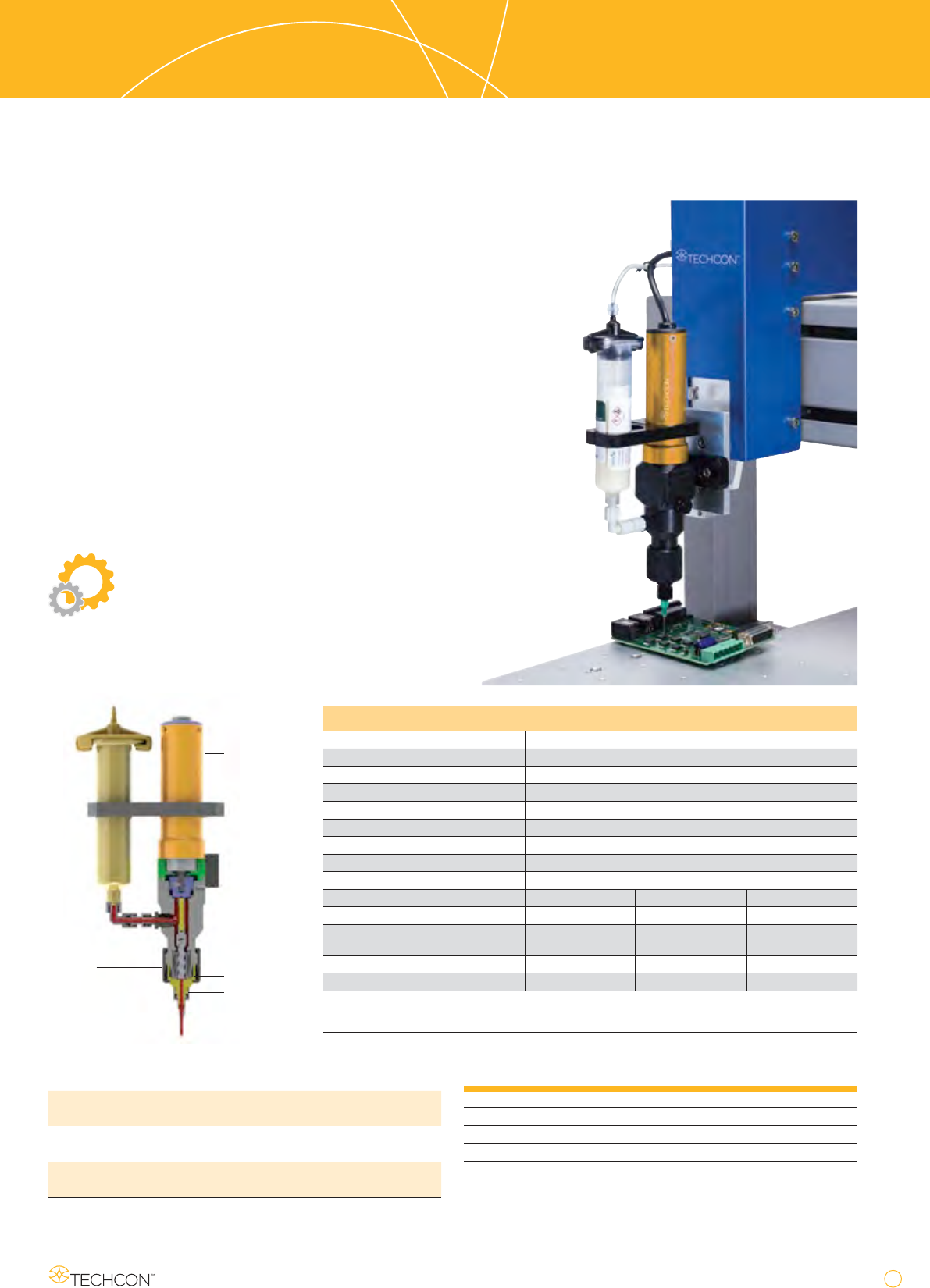

TS8100
PC Pump Ventil
TS8100
Volumetrisches Dosierventil
PC Pump
Das TS8100 PC Pump Dosierventil ist eine kontinuierliche,
pulsationsfreie volumetrische Verdrängerpumpe, welche mit
Exzenterschnecken arbeitet. Es ist in der Lage, fast alle Flüs-
sigkeiten zu dosieren, von niedrigviskosen Beschichtungen bis
zu hochviskosen Fetten.
Die PC Pump von Techcon verwendet spezielle Rotor- und Sta-
torformen für die genaue und gleichmäßige Dosierung.
Der Motor bewegt das Medium in kleinen abgedichteten
Kavitäten durch die Flüssigkeitsräume des Stators. So wird ein
kontinuierlicher Fluss erzeugt, der weder die Form noch die
Partikelgröße des Mediums beeinflusst. Durch die besondere
Dosiertechnik erzielt die PC Pump eine Genauigkeit und Wie-
derholbarkeit von ±1%.
Hauptmerkmale und Vorteile
• volumetrische Verdrängung
• Präzision und Wiederholgenauigkeit von
± 1%
• kein Nachtropfen, ungeachtet der Viskosität
• kompatibel mit abrasiven Medien
• Füllstoffe werden nicht beeinträchtigt oder zerstört
• Einfach zu reinigen
Typische Anwendungen
Underfill von Platinen, Verkapseln und
Vergießen, Schmieren von Automobilteilen,
Pasten- und Flussmitteldosierung
Spezifikation
Größe 205mm x 34mm
Gewicht 380g
Nasse Teile Delrin
®
(Acetal), PFE, Edelstahl, UHMWPE
Viskosität 1-300K Cps
Genauigkeit, absolut (1)
±1%
Selbstverschließend (2) 2 bar
Materialzuuss 1/8 NPT
Materialausgang Luer lock, männlich
Spritzengrößen 5, 10, 30 und 55cc
Artikelnummer TS8100-100 TS8100-200 TS8100-300
Dosiervolumen pro Rotation 0.012 ml 0.047 ml 0.07 ml
Durchussrate 0.15 – 1.04
ml/min.
0.47 – 4.46
ml/min.
0.74 – 6.7
ml/min.
Max. empfohlene Flussrate (3) 0.65 ml/min. 3.38 ml/min. 5.06 ml/min.
Minimale Dosiermenge 0.001 ml 0.0045 ml 0.0068 ml
(1) Volumetrische Dosierung bei einer kompletten Umdrehung, ebenfalls abhängig vom Medium.
(2) Bei Medien mit Viskosität von 1000Cps oder geringer. Das Ventil verträgt 5,5bar mit Medien von 300 Cps
(3) Maximale Durchussrate, die die Lebensdauer des Stators nicht verkürzt.
Zubehör
XYZ Automaten: Techcons Tischdosierroboter sind für automa-
tisiertes Dosieren ideal geeignet.
Reservoirs: Die PC-Pump kann aus TS1254 (1,8l), TS1258 (5l) Druck-
behältern oder jeglichen Spirtzengröße gespeist werden.
Digitales Steuergerät: Techcons TS580R Steuergerät wurde
speziell für das TS8100 Ventil entwickelt.
Motor
Spritzenhalterung
Rotor
Stator
Luer-Anschluss
Flüssigkeitszufuhr
Kragen
16
www.techcon.com
www.techcon.com www.techcon.com
TS5000DMP-DCX-SR
Spindelventil
Hauptmerkmale und Vorteile
• ExakteundkonstanteDosiermengen
• Motor-RücklaufFunktion
• VorOrtaustauschbareMaterialpfade
• RegelbareDosiermengen
• MotorregelungmitgeschlossenerRückführungund
Encoder Feedback
TS5000DMP - bei einer Underfill Anwendung
Spezifikation - TS5000DMP-DCX-SR
Größe (Imperial) 1.30" W x 3.56" L x 5.78" H
Größe (Metric) 33.0mm x 90.4mm x 146.8mm
Gewicht 0.73 lb. (331 g)
Materialzuuss Luer Lock weiblich
Materialausgang Luer Lock männlich
Türöffnung rechtshändisch
Strom 5 - 24 VDC
Dosierdruck 30 psi (2.07 bar) MAX
Zyklusraten 300 Zyklen/min.
Anschluss 1.0" (25.4mm) Kanal
Viskositäten 30K - 1300K cps
Nasse Teile Delrin
®
, Viton
®
, Nylon
DMP Ventil Optionen
Einweg- Material-Pfad rotierender Luer-
Anschluss
6 Pitch DMP6-10 DMP6R-10
8 Pitch DMP8-10 DMP8R-10
16 Pitch DMP16-10 DMP16R-10
TS5000DMP-DCX-SR
Spindelventil
Bei dem patentierten "Disposable Material Path" (DMP) Spin-
delventil TS5000DMP von Techcon Systems handelt es sich
um eine Einweg-Dosierspindel für mittel- bis hochviskose Me-
dien. Das Ventil enthält eine Drehspindel und eine Förderkam-
mer für eine leichte Handhabung und um ein genaues und zu-
verlässiges Dosieren zu ermöglichen.
Da die Spindel aus Delrin® besteht, eignet sich das Spindelven-
til für zweikomponentige-, UV- und abrasive Medien. Das DMP-
Ventil ist frontseitig mit einer einfach zu öffnenden Klappe
ausgestattet, so dass es sich innerhalb von Sekunden bei
laufender Produktion austauschen lässt. Somit entfallen auf-
wändige Reinigungs- und Wartungsarbeiten sowie Unterbre-
chungen. Die Einweg-Dosierspindel eignet sich hervorragend
für Anwendungen, bei denen das Reinigen der Ventile nicht
erwünscht oder zu kostenintensiv ist. Durch die austauschbar-
en Förderspindeln hält das Ventil seine präzise Dosierleistung
deutlich länger auf einem optimalen Niveau.
Die Lebensdauer des Motors ist aufgrund der geringeren Ver-
schleißerscheinungen durch Materialablagerungen ebenfalls
deutlich länger.
Das TS5000DMP-DCX-SR Ventil offeriert drei verschieden
große Förderspindeln. 6, 8 und 16 Pitch. Alle DMP Einwegspin-
deln sind der Größe entsprechend farblich gekennzeichnet
und mit fixem oder rotierendem Luer-Anschluss erhältlich.
TS5000 - Auswahl von 3 verschiedenen Förderspindeln und 3
verschiedenen Spindeln mit rotierendem Luer-Anschluss.
Typische Anwendungen
Lotpastendosierung, Die Attach Anwend-
ungen, SMT Klebstoffe, Chipverguß, Zwei-
Komponenten Kleber, UV Kleber, Flussmittel,
Schmiermittel, Fette, Vergüsse
TS5000DMP - rechtshänd-
isches Öffnen. Linkshändische
und frontale Öffnung ebenso
erhältlich.
Optionale Encoder Motore sind
für eine geschlossene Rück-
führung mit Encoder Feedback
erhältlich.
