TS5000DMP-DCX-SR
Spindelventil
Hauptmerkmale und Vorteile
• ExakteundkonstanteDosiermengen
• Motor-RücklaufFunktion
• VorOrtaustauschbareMaterialpfade
• RegelbareDosiermengen
• MotorregelungmitgeschlossenerRückführungund
Encoder Feedback

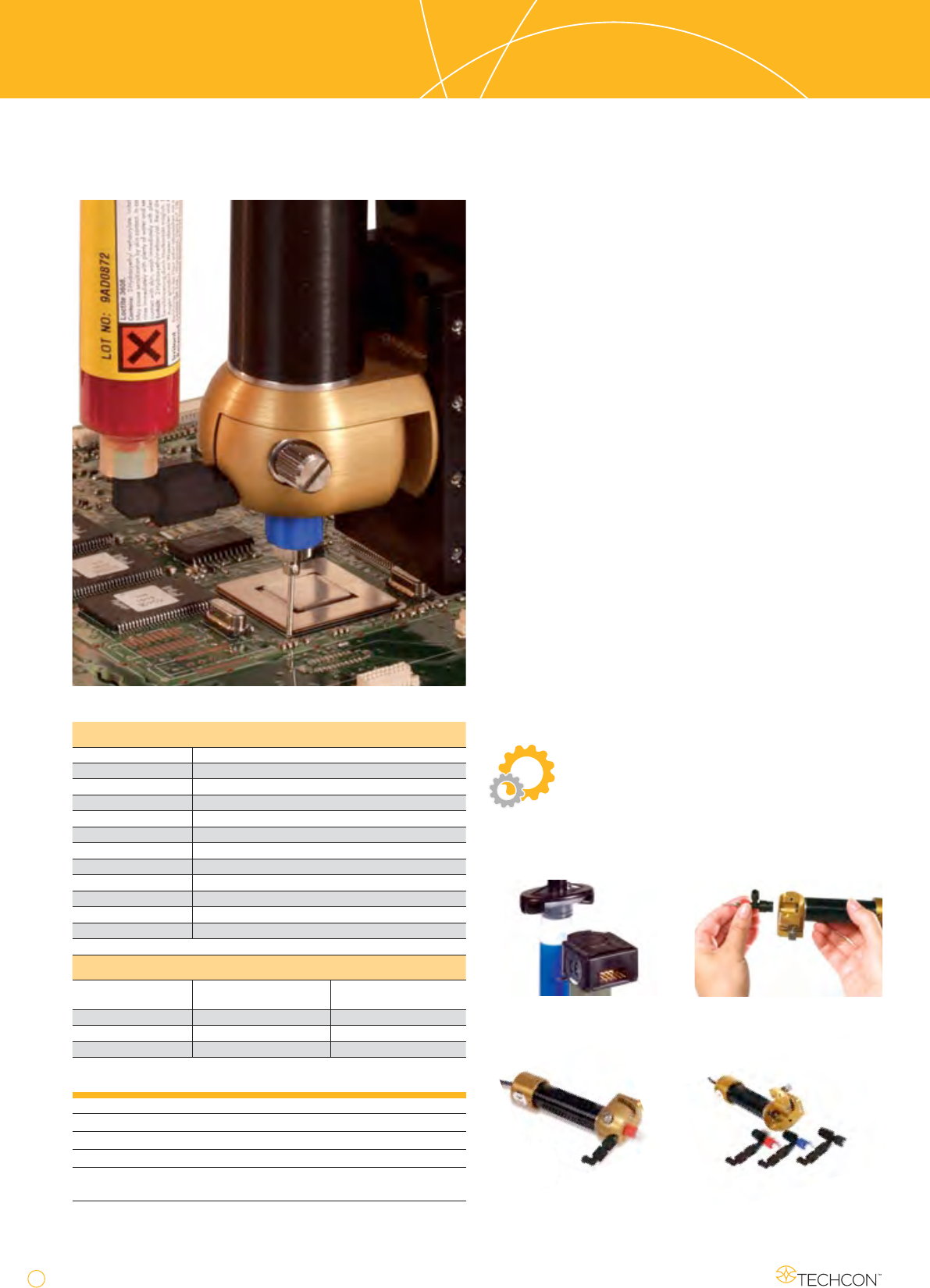

TS5000DMP - bei einer Underfill Anwendung
Spezifikation - TS5000DMP-DCX-SR
Größe (Imperial) 1.30" W x 3.56" L x 5.78" H
Größe (Metric) 33.0mm x 90.4mm x 146.8mm
Gewicht 0.73 lb. (331 g)
Materialzuuss Luer Lock weiblich
Materialausgang Luer Lock männlich
Türöffnung rechtshändisch
Strom 5 - 24 VDC
Dosierdruck 30 psi (2.07 bar) MAX
Zyklusraten 300 Zyklen/min.
Anschluss 1.0" (25.4mm) Kanal
Viskositäten 30K - 1300K cps
Nasse Teile Delrin
®
, Viton
®
, Nylon
DMP Ventil Optionen
Einweg- Material-Pfad rotierender Luer-
Anschluss
6 Pitch DMP6-10 DMP6R-10
8 Pitch DMP8-10 DMP8R-10
16 Pitch DMP16-10 DMP16R-10
TS5000DMP-DCX-SR
Spindelventil
Bei dem patentierten "Disposable Material Path" (DMP) Spin-
delventil TS5000DMP von Techcon Systems handelt es sich
um eine Einweg-Dosierspindel für mittel- bis hochviskose Me-
dien. Das Ventil enthält eine Drehspindel und eine Förderkam-
mer für eine leichte Handhabung und um ein genaues und zu-
verlässiges Dosieren zu ermöglichen.
Da die Spindel aus Delrin® besteht, eignet sich das Spindelven-
til für zweikomponentige-, UV- und abrasive Medien. Das DMP-
Ventil ist frontseitig mit einer einfach zu öffnenden Klappe
ausgestattet, so dass es sich innerhalb von Sekunden bei
laufender Produktion austauschen lässt. Somit entfallen auf-
wändige Reinigungs- und Wartungsarbeiten sowie Unterbre-
chungen. Die Einweg-Dosierspindel eignet sich hervorragend
für Anwendungen, bei denen das Reinigen der Ventile nicht
erwünscht oder zu kostenintensiv ist. Durch die austauschbar-
en Förderspindeln hält das Ventil seine präzise Dosierleistung
deutlich länger auf einem optimalen Niveau.
Die Lebensdauer des Motors ist aufgrund der geringeren Ver-
schleißerscheinungen durch Materialablagerungen ebenfalls
deutlich länger.
Das TS5000DMP-DCX-SR Ventil offeriert drei verschieden
große Förderspindeln. 6, 8 und 16 Pitch. Alle DMP Einwegspin-
deln sind der Größe entsprechend farblich gekennzeichnet
und mit fixem oder rotierendem Luer-Anschluss erhältlich.
TS5000 - Auswahl von 3 verschiedenen Förderspindeln und 3
verschiedenen Spindeln mit rotierendem Luer-Anschluss.
Typische Anwendungen
Lotpastendosierung, Die Attach Anwend-
ungen, SMT Klebstoffe, Chipverguß, Zwei-
Komponenten Kleber, UV Kleber, Flussmittel,
Schmiermittel, Fette, Vergüsse
TS5000DMP - rechtshänd-
isches Öffnen. Linkshändische
und frontale Öffnung ebenso
erhältlich.
Optionale Encoder Motore sind
für eine geschlossene Rück-
führung mit Encoder Feedback
erhältlich.
www.techcon.com
www.techcon.com www.techcon.com
17
TS7000-DCX
Spindelventile mit austauschbaren Materialpfaden (IMP)
TS7000-DCX Serie
Spindelventile mit austausch-
baren Materialpfaden (IMP)
Die Spindelventile der Serie TS7000-DCX mit IMP (Inter-
changeable Material Path=Mehrweg-Dosierspindel) verwenden
eine Förderschnecke, um die Medien rotierend zu fördern. Bei
Spindelventilen wird das Medium über eine Drehspindel do-
siert. Diese Methode ermöglicht eine äußerst präzise Steuerung
des Dosierprozesses.
Die modulare Konstruktion gewährleistet einen raschen Aus-
tausch von Förderspindel und Kartuschenkammer direkt an
der Maschine; ein Ausbauen des Ventils ist nicht nötig. Darüber
hinaus ist die Ventilkartusche auch für den Einsatz der Einweg-
spindeln des TS5000DMP umrüstbar.
Die Ventile der Serie TS7000IMP sind in 4 Größen erhältlich (32,
18, 8 und 8 Gänge mit hoher Förderrate (HO=Hight Output).
Sie sind aus Edelstahl gefertigt. Für Anwendungen, welche
eine Closed-Loop- Motorsteuerung erfordern, ist optional eine
Encoder-Rückmeldung (Encoder Version) erhältlich.
Typische Anwendungen
Lotpastendosierung, Die Attach Anwendun-
gen, SMA, Chipverguss, Thermische Fette, UV-
Klebstoffe, Zwei-Komponenten Materialien
Empfohlenes Steuergerät
TS570R Digital Controller
Kartuschenadapter
Part Artikelnummer Beschreibung
7090-9140 Kartuschenbaugruppe, 32-Pitch
7090-9040 Kartuschenbaugruppe, 16-Pitch
7090-9030 Kartuschenbaugruppe, 8-Pitch
7090-9050 Kartuschenbaugruppe, 8-Pitch HO
Ventile
Artikelnummer Beschreibung
TS7000-DCX-8 IMP Spindelventil, 8-Pitch
TS7000-DCX-8HO IMP Spindelventil, 8-Pitch High Output
TS7000-DCX-16 IMP Spindelventil, 16-Pitch
TS7000-DCX-32 IMP Spindelventil, 32-Pitch
TS7000E-8-DCX IMP Spindelventil, 8-Pitch, Encoder
TS7000E-8HO-DCX IMP Spindelventil, 8-Pitch High
Output, Encoder
TS7000E-16-DCX IMP Spindelventil, 16-Pitch, Encoder
TS7000E-32-DCX IMP Spindelventil, 32-Pitch, Encoder
Hauptmerkmale und Vorteile
• PräziserundwiederholbarerDosierprozeß
• ErsatzteileinbauvorOrt
• Schneller und einfacher Austausch von Förderspindeln
und Kartuschenkammern
•MotorregelungmitgeschlossenerRückführungund
Encoder Feedback (Encoder Version)

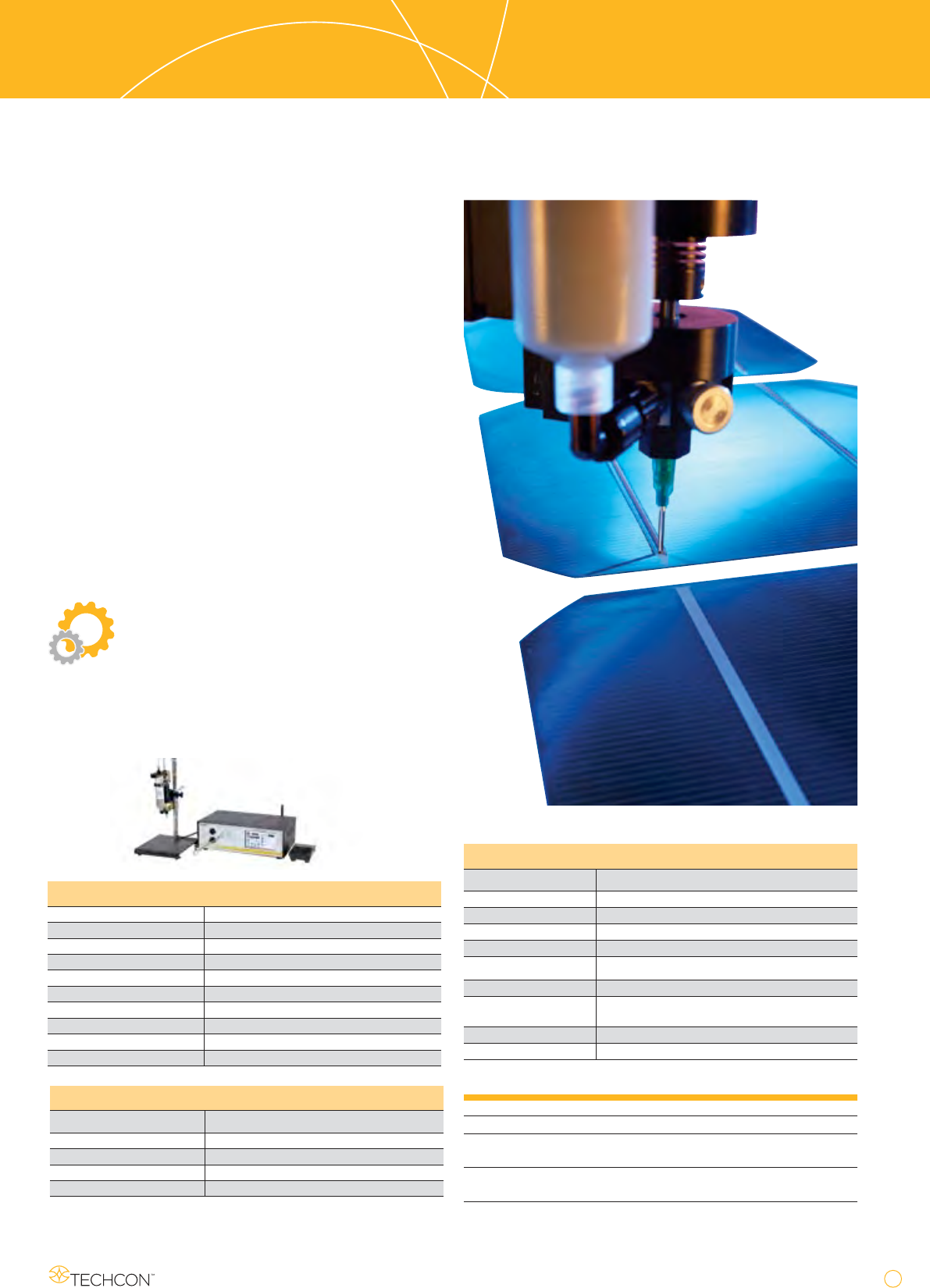

TS7000-DCX - Solarzellen Tabbing
Spezifikation - TS7000-DCX
Größe 172.2mm x 94mm x 56.6mm
Gewicht 438g
Materialzuuss Luer Lock, weiblich
Materialausgang Luer Lock, männlich
Eingangsspannung 4 - 24VDC
Dosierdruck 30 psi (2.07bar)
Zyklussraten 300+ Zykklen/min.
Anschlusskanal 1''/25.4mm channel
Viskositäten 30K - 1 300Kcps
Benetzte Teile 303SS, UHMWPE, Nylon
®
18
www.techcon.com
www.techcon.com www.techcon.com
TS5620
Membranventile
TS5620 Series
Membranventile
Membranventile sind für die Dosierung von nieder- bis mit-
telviskosen Medien ausgelegt und bieten bei verschiedensten
Punkt- und Raupengrößen bis in den Mikroliterbereich opti-
males Dosierverhalten. Durch eine integrierte Rückstellfeder
sind die Ventile mit den digitalen Zeit- und Drucksteuergeräten
von Techcon Systems kompatibel. Ein kurzer Öffnungshub
sorgt für ein extrem schnelles Schließen. Eine Rändelschraube
zur Einstellung des Ventilhubes erleichtert die Feineinstellung
der Dosierpunkte. Das kompakte Design erlaubt den leichten
Einbau in automatisierte Fertigungslinien. Mediengehäuse und
Membranen sind für die meisten Anwendungn in FDA-kon-
formem UHMWPE (Ultra High Molecular Weight Polyethylene)
lieferbar. Eine Teflon®-Version für chemische Kompatibilität
und eine Delrin®-Version für UV-Härtungen sind ebenso lie-
ferbar.
Eine Edelstahl-Version mit einer optimierten internen Material-
leitung eignet sich für eine Vielzahl von chemischen Medien,
speziell für UV-härtende Kleber, Kunstharze und Lacke zur
Herstellung von DVDs und CDs. Die Ventile sind einfach zu be-
dienen und zu warten. Ersatzteile sind leicht auszuwechseln.
Technische Daten
Länge 61mm - 88mm Abhängig von der Kongu-
rierung
Durchmesser 24mm - 27mm
Gewicht 59 g - 118 g
Benetzte Teile Abhängig von der Kongurierung
Viskositätsbereich 1-50k cps
Max Materialdruck 70 psi (4.8 bar)
Aktivierungsdruck 70 psi (4.8 bar) - 90 psi (6.2 bar)
Anschlüsse Abhängig von der Kongurierung
Montage 10-32 UNF (nicht bei handgeführten Mod-
ellen)
Artikelnummer Beschreibung
TS5620HU Horizontal-Ventil UHMWPE
TS5621HD Horizontal-Ventil Delrin
®
TS5620HT Horizontal-Ventil Teon
®
TS5622VU Vertikal-Ventil UHMWPE
TS5622VD Vertikal-Ventil Delrin
®
TS5622VT Vertikal-Ventil Teon
®
TS5622VU-DVD Vertikal-Ventil, UHMWPE und Edelstahl
TS5623HU Handbedienung UHMWPE
TS5623HD Handbedienung Delrin
®
TS5623HT Handbedienung Teon
®
Leistungsmerkmale
• HervorragendefeuchtigkeitssichereMaterialkammer
• EinstellbarerHub
• KompaktesDesign
• Einfache Bedienung und wartungsfreundlich
• LangeLebenszyklen

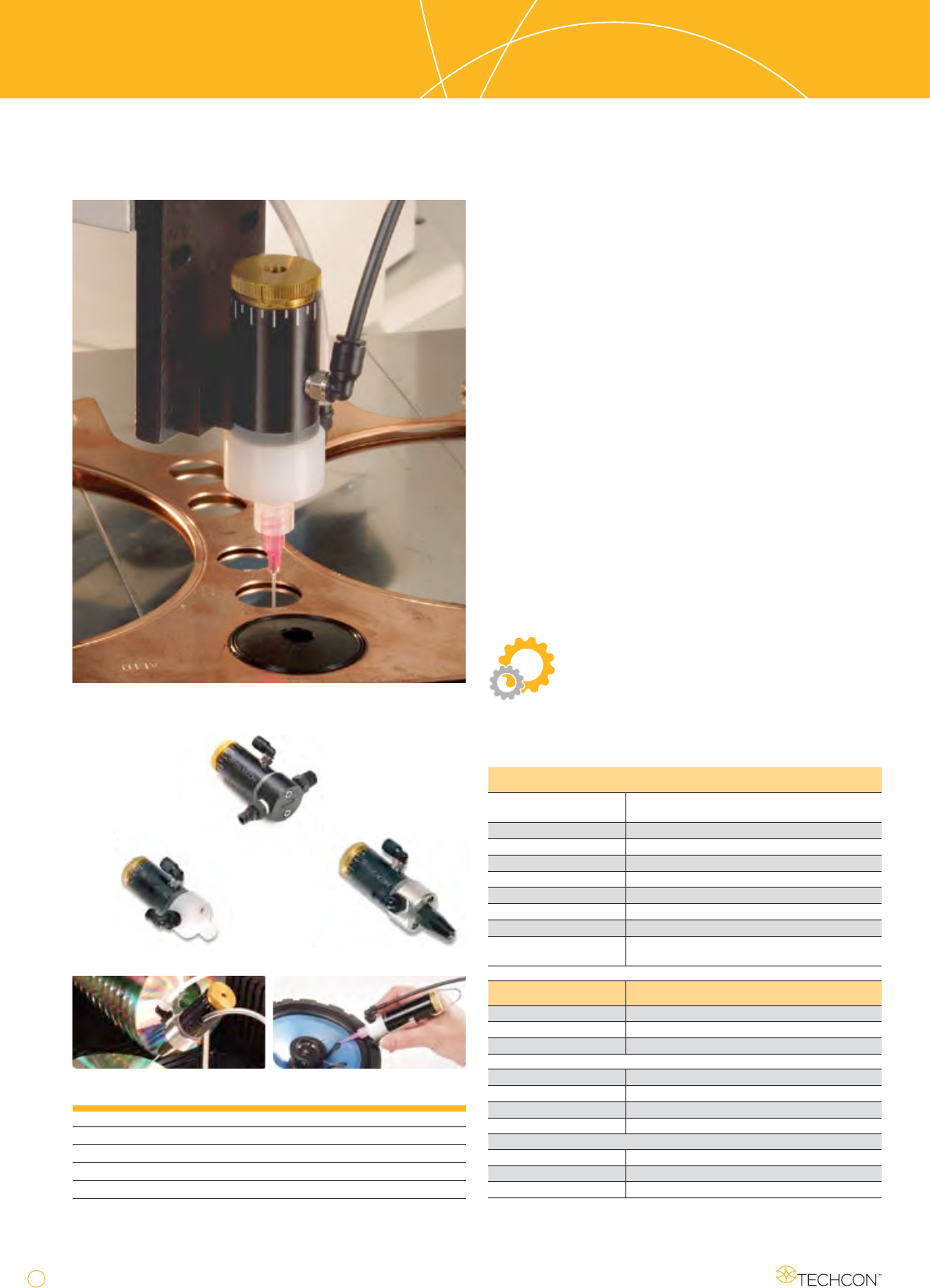

TS5622 - Dosieren von Cyanoacrylat
TS5621HD
TS5622VU-DVDTS5622VT
Typische Anwendungen
Dosieren einer Vielzahl von Anwendungen nie-
derviskoser Medien: Z.B. Cyanoacrylate, An-
aerobics, Flussmittel, Lösungen, UV-härtende
Kleber, Tinten, Lacke usw.
