TS5620
Membranventile
TS5620 Series
Membranventile
Membranventile sind für die Dosierung von nieder- bis mit-
telviskosen Medien ausgelegt und bieten bei verschiedensten
Punkt- und Raupengrößen bis in den Mikroliterbereich opti-
males Dosierverhalten. Durch eine integrierte Rückstellfeder
sind die Ventile mit den digitalen Zeit- und Drucksteuergeräten
von Techcon Systems kompatibel. Ein kurzer Öffnungshub
sorgt für ein extrem schnelles Schließen. Eine Rändelschraube
zur Einstellung des Ventilhubes erleichtert die Feineinstellung
der Dosierpunkte. Das kompakte Design erlaubt den leichten
Einbau in automatisierte Fertigungslinien. Mediengehäuse und
Membranen sind für die meisten Anwendungn in FDA-kon-
formem UHMWPE (Ultra High Molecular Weight Polyethylene)
lieferbar. Eine Teflon®-Version für chemische Kompatibilität
und eine Delrin®-Version für UV-Härtungen sind ebenso lie-
ferbar.
Eine Edelstahl-Version mit einer optimierten internen Material-
leitung eignet sich für eine Vielzahl von chemischen Medien,
speziell für UV-härtende Kleber, Kunstharze und Lacke zur
Herstellung von DVDs und CDs. Die Ventile sind einfach zu be-
dienen und zu warten. Ersatzteile sind leicht auszuwechseln.
Technische Daten
Länge 61mm - 88mm Abhängig von der Kongu-
rierung
Durchmesser 24mm - 27mm
Gewicht 59 g - 118 g
Benetzte Teile Abhängig von der Kongurierung
Viskositätsbereich 1-50k cps
Max Materialdruck 70 psi (4.8 bar)
Aktivierungsdruck 70 psi (4.8 bar) - 90 psi (6.2 bar)
Anschlüsse Abhängig von der Kongurierung
Montage 10-32 UNF (nicht bei handgeführten Mod-
ellen)
Artikelnummer Beschreibung
TS5620HU Horizontal-Ventil UHMWPE
TS5621HD Horizontal-Ventil Delrin
®
TS5620HT Horizontal-Ventil Teon
®
TS5622VU Vertikal-Ventil UHMWPE
TS5622VD Vertikal-Ventil Delrin
®
TS5622VT Vertikal-Ventil Teon
®
TS5622VU-DVD Vertikal-Ventil, UHMWPE und Edelstahl
TS5623HU Handbedienung UHMWPE
TS5623HD Handbedienung Delrin
®
TS5623HT Handbedienung Teon
®
Leistungsmerkmale
• HervorragendefeuchtigkeitssichereMaterialkammer
• EinstellbarerHub
• KompaktesDesign
• Einfache Bedienung und wartungsfreundlich
• LangeLebenszyklen
TS5622 - Dosieren von Cyanoacrylat
TS5621HD
TS5622VU-DVDTS5622VT
Typische Anwendungen
Dosieren einer Vielzahl von Anwendungen nie-
derviskoser Medien: Z.B. Cyanoacrylate, An-
aerobics, Flussmittel, Lösungen, UV-härtende
Kleber, Tinten, Lacke usw.
www.techcon.com
www.techcon.com www.techcon.com
19
TS5624DMP
Membranventil mit Einweg-Materialpfad
TS5624DMP
Membranventil mit
Einweg-Materialpfad
Das Ventil TS5624DMP besitzt als erstes überhaupt einen
Einweg-Materialpfad. Dieser ermöglicht es, schwierig zu hand-
habende Medien und vorgemischte Zwei-Komponenten-Epo-
xidharzklebstoffe zu dosieren – ganz ohne regelmäßige Reini-
gung. Der gesamte benetzte Bereich lässt sich auf einfache
Weise innerhalb von Sekunden austauschen. Dabei verbleibt
das Ventil in der Fertigungslinie.
Die benetzten Teile werden aus schwarzem Polyethylen gefer-
tigt. Diese Fertigungsweise verhindert, dass Feuchtigkeit und
UV-Licht mit dem zu dosierenden Fluid in Kontakt kommen. Sie
gewährleistet zudem die zuverlässige und exakte Dosierung
feuchtigkeitsempfindlicher Fluide (z. B. Cyanoacrylate und bei
Bestrahlung mit UV-Licht aushärtende Klebstoffe).
Das Ventil TS5624 dosiert niedrig- bis mittelviskose Fluide
über einen großen Bereich von Schmelzperlen- und Tropfen-
größen hinweg bis hin zu Bruchteilen eines Mikroliters. Dank
einer integrierten Rückholvorrichtung eignen sich die Ventile
optimal für die Verwendung zusammen mit unseren Techcon-
Steuergerät-Systemen. Die kurze öffnende Hubbewegung er-
möglicht ein extrem schnelles und dabei formschlüssiges, ver-
lustfreies Abdichten.
Die dichtungsfreie Konstruktionsweise des Ventils ermöglicht
eine hervorragende Feuchtigkeitsabweisung. Die integrierte
Membran erzeugt eine Barriere zwischen benetzten Teilen und
Luftzylinder.
Typische Anwendungen
Dosieren vorgemischter 2-Komponenten-Epo-
xidharzklebstoffe. Dosieren von Cyanoacryla-
ten in Mikroschweißanwendungen. Auftragen
von UV-Lichtschutzlackierungen in Schleuder-
lackierverfahren der CD/DVD-Herstellung
Spezifikation
Teilenummer TS5624DMP
Länge 3.34" (84.8mm)
Breite 2.15" (54.6mm)
Gewicht: 113g
Anschluss Fluideinlass Luer-Lock-Absperrung (weiblich)
Anschluss Fluidauslass Luer-Lock-Absperrung (männlich)
Anschluss Zusatzlufteinlass 10-32 UNF (Buchse)
Betriebsdruckbereich 70 psi - 90 psi, (4.8bar - 6.2bar)
Max zulässiger Betriebs-
druck
60 psi (4.1bar)
Betriebsfrequenz 400+ Zyklen/min.
Montageanschluss 10-32 UNF (Buchse)
Viskositätsbereich 1 - 50 000cps
Benetzte Teile Schwarzer Polyethylen-Verbundstoff
Zubehör
Ersatz DMP-Einsätze DMP-5624
Montagehalterung P/N 7509-9100 – kompatibel mit allen
Spritzengrößen
Fluid Behälter Das Ventil kann sowohl an die Druckbe-
hälter TS1254 und TS1258 angeschlos-
sen werden als auch an alle gängigen
Spritzen- oder Kartuschengrößen.
Dosiernadelset Unser Angebot an Dosiernadeln nden sie
auf Seite 6.
Hauptmerkmale und Vorteile
• KeineReinigungerforderlichdankEinweg-Materialpfad
• KompakteGrößeundgeringesGewicht
• HervorragendeFeuchtigkeitsabweisung
• Keine Spezialwerkzeuge erforderlich
• NiedrigeBetriebsgesamtkosten
• ExakteundwiederholgenaueDosierung
TS5624DMP - Membranventil mit Einweg-Materialpfad
20
www.techcon.com
www.techcon.com www.techcon.com

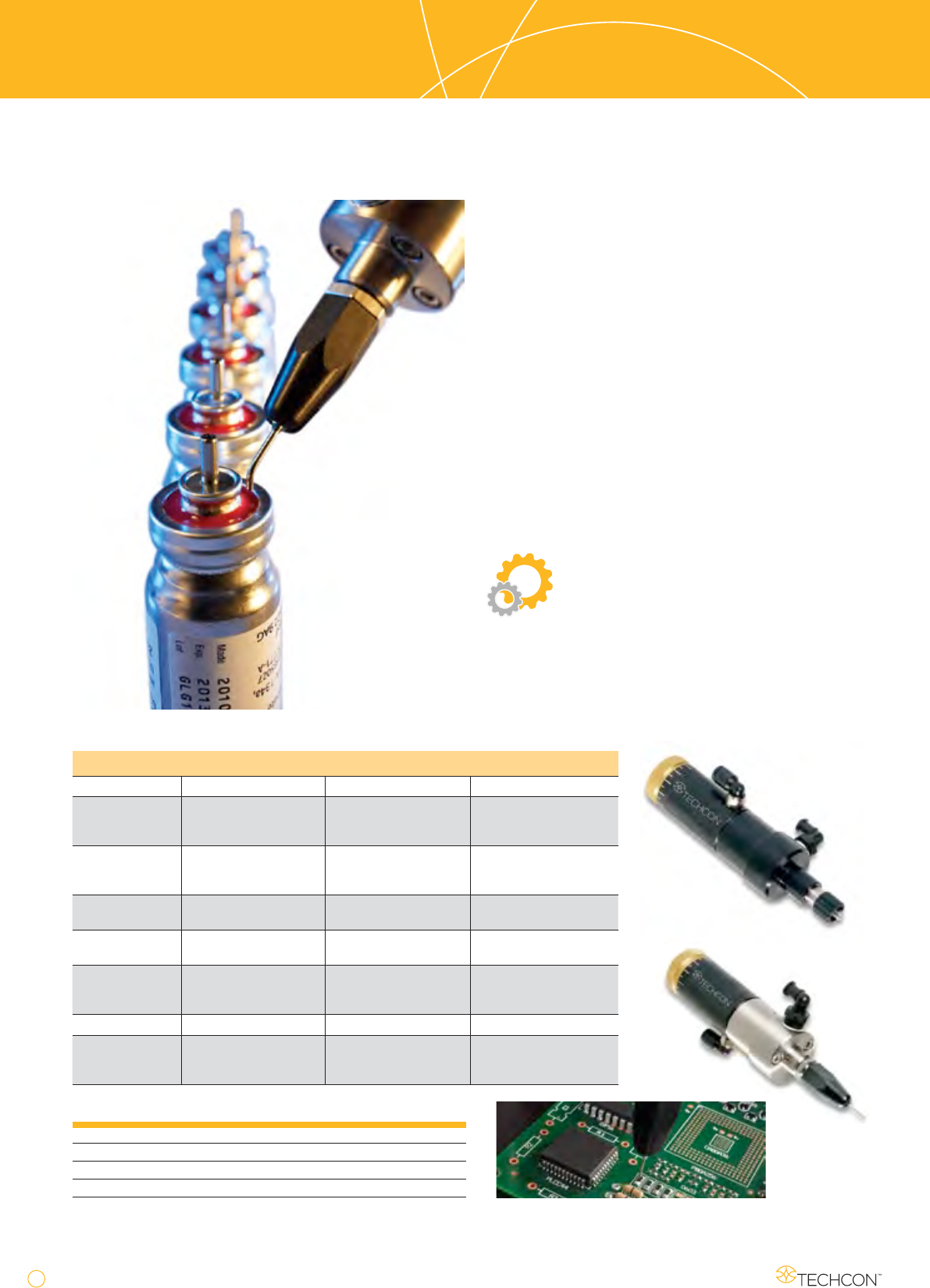

TS5400
Nadelventile
TS5400 Series
Nadelventile
Nadelventile dosieren sehr exakt verschiedenste Punkt- und
Liniengrössen, da sie fast kein Totvolumen haben. Eine Rän-
delschraube zur Einstellung des Ventilhubes erleichtert die
Feineinstellung der Dosiermenge. Die Nadelventile sind sehr
wartungsfreundlich und es gibt daher nur geringe bis keine
Stillstandzeiten. Durch die kompakte Konstruktion und einfache
Montage lassen sie sich schnell in automatisierte Anwendungs-
prozesse integrieren.
Das TS5420 ist ein regelbares, über eine Feder geschlossenes
Einwege-Nadelventil, das pneumatisch gesteuert wird.
Das TS5440 Mikro-Nadelventil liefert sehr präzise Dosier-
ergebnisse kleinster Mengen hinab bis zu 0,0005 cm
3
, da das
Öffnen und Dosieren der Materialkammer direkt in der Dosier-
nadel erfolgt.
Leistungsmerkmale
• PräziseundkonstanteDosierpunktgrössen
• KeinTotvolumen
• EinfacheBedienungundwartungsfreundlich
• EinstellbareHubkontrolle
Typische Anwendungen
Dosierungen in einer Vielzahl von Anwendun-
gen niederviskoser Medien. z.B. Lösungsmit-
tel, Tinten, Öle, Aktivatoren, Farben, usw.; Das
TS5440 eigenet sich hervorragend um Mikro-
dosierpunkte von UV-Klebern in der Medizin-
geräteherstellung zu dosieren.
TS55440 - Dosieren in der Medizintechnik
Ventile
Artikelnummer TS5420 TS5420SS TS5440
Grösse und
Gewicht
L: 4.4" (112mm)
D: 1.12" (28mm)
Gewicht: 0.3 lb. (136 g)
L: 4.4" (112mm)
D: 1.12" (28mm)
Gewicht: 0.5 lb. (227 g)
L: 5.0" (127mm)
D: 1.12" (28mm)
Gewicht: 0.5 lb. (227 g)
Benetzte Teile 303 SS,
Eloxiertes Al, Teon
®
,
EPR, Delrin
®
303 SS,
Teon
®
, EPR, Delrin
®
303 SS,
Teon
®
, EPR
Maximaler
Materialdruck
300 psi
(20.7 bar)
300 psi
(20.7 bar)
100 psi
(6.9 bar)
Aktivierungs-
druck
70 psi (4.8 bar)
Minimum
70 psi (4.8 bar)
Minimum
70 psi (4.8 bar)
Minimum
Anschlüsse Eingang: 1/8" NPT
Ausgang: Male Luer
Lock
Eingang: 1/8" NPT
Ausgang: Male Luer
Lock
Eingang: 1/8" NPT
Ausgang: Taper w/
Luer Lock
Montage 1/4"-20UNC-2B 1/4"-20UNC-2B 10-32 UNF
Empfohlener
Viskositätsbere-
ich
1-100k cps 1-100k cps 1-100k cps
TS5420
Nadelventil
TS5440
Mikro
Nadelventil
