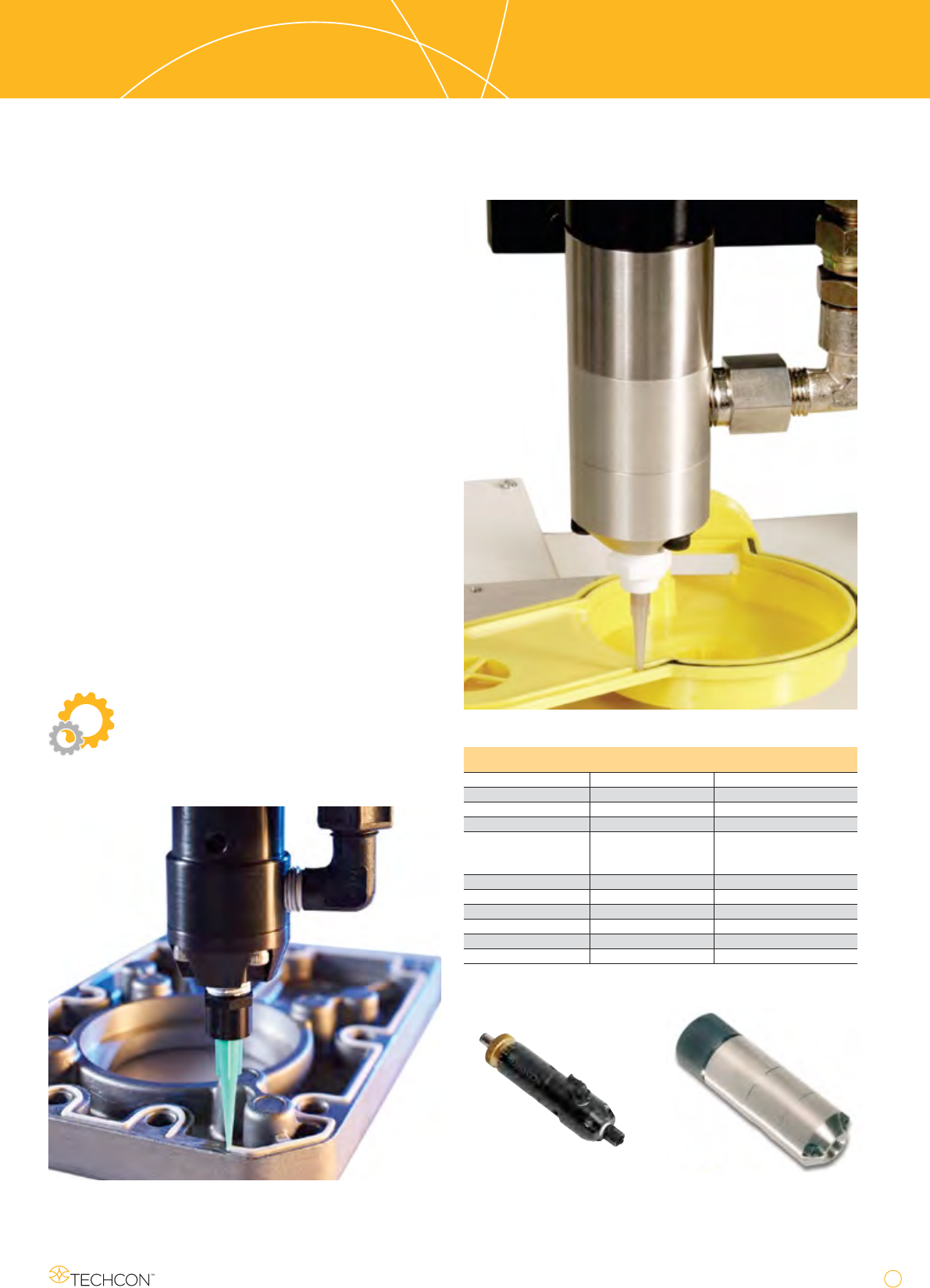

TS941/TS5322
Hochdruck-Kolbenventil
TS941
Hochdruck-Kolbenventil
Das Kolbenventil eignet sich für eine präzise Dosierung mittel-
bis hochviskoser Medien. Es basiert auf einem ausgewogenen
Kolbendesign, das ein schnelles Öffnen und Schließen des Ven-
tils erlaubt und ein automatisches Rückhaltevolumen nach je-
dem Dosierzyklus aufweist. Das Rückhaltevolumen vermeidet
Nachtropfen und gewährleistet beim Schließen einen sauberen
Abriss. Eine Ölkammer oberhalb der oberen Dichtung dient als
zusätzliche Flüssigdichtung. Pneumatisch gesteuert, wird das
Ventil über eine Kolbenfeder (Einwege-Betrieb) geschlossen.
Alternativ kann das Ventil auch als Zwei-Wege-Ventil ohne
Kolbenfeder über einen zweiten Drucklufteingang betrieben
werden. Es ist für Materialien bis zu 3.000.000cps bei einem
Materialdruck von 172 bar (2500psi) ausgelegt. Das Ventil ver-
fügt über einen ¼1/4" NPT- Ausgang, an dem sich verschiedene
Dosiernadeln anbringen lassen.
TS5322
Mini Hochdruck-Kolbenventil
Die Serie der Mini-Kolbenventile wurde entwickelt, um eine
höhere Genauigkeit bei niedrigeren Materialdrücken zu
gewährleisten. Diese Ventile bieten die gleiche Funktionsweise
wie das Kolbenventil TS941, sind jedoch erheblich kleiner.
Typische Anwendungen
Das Kolbenventil ist für vielerlei Anwendungen
geeignet. Z.B. Flussmittel, Fette, RTV Silikone,
UV härtende Gele, Dichtmittel, usw.
TS941 - Hochdruck-Kolbenventil
TS5322 - Hochdruck-Kolbenventil
Spezifikationen
Artikelnummer TS941 TS5322
Länge 4.7" (119mm) 4.00" (101.6mm)
Durchmesser 1.5" (38mm) 1" (25mm)
Gewicht 1.61 lb. (726 g) 0.31 lb. (141 g)
BenetzteTeile 303 Edelstahl,
UHMWPE, EPR
303 Edelstahl,
Eloxiertes Al,
Teon
®
,EPR
Viskositätsbereich 5 - 3000k cps 5 - 1000k cps
Max Materialdruck 2500 psi (172.4 bar) 500 psi (34.5 bar)
Aktivierungsdruck 70 psi (4.8 bar) 70 psi (4.8 bar)
Materialeingang 3/8" NPT 1/8" NPT
Materialausgang 1/4" NPT 1/8" NPT
Montage 1.50" Durchmesser 1/4"-20UNC-2B
TS5322
Mini Kolbenventil
TS941
Kolbenventil
22
www.techcon.com
www.techcon.com www.techcon.com
TS1212/1201
Einweg-Quetschschlauchventil
TS1212/1201
Einweg-Quetschschlauch-
ventil/ Dosierstift
TS1212 Einweg-Quetschschlauchventil
Das Quetschventil TS1212 mit Einweg-Quetschschlauch von
Techcon Systems bietet Regelungsmöglichkeiten für kontinu-
ierliche oder Mikrodosier-Anwendungen von Medien gering-
er bis mittlerer Viskosität. Die halbautomatische Ausführung
TS1212 basiert auf einem Dosierungscontroller, der ein vorpro-
grammiertes Signal in Form eines Luftstoßes sendet, welches
das Ventil öffnet und das Material fließen lässt. Sobald der
Dosierzyklus abgeschlossen ist endet das Luftsignal, worauf-
hin die internen Federkräfte den Verschlusskolben veranlas-
sen, die Einweg-Zuführung zu „quetschen“, was weiteren Ma-
terialfluss verhindert. Das einzige Teil des Ventils, das mit dem
zu dosierenden Medium in Kontakt kommt, ist der Einweg-
Quetschschlauch.
TS1201 Dosierstift
Bei dem TS1201 handelt es sich um einen manuell zu betreiben-
den Dosierstift mit Quetschtechnik von Einwegschläuchen für
eine Vielzahl von Medien und Anforderungen. Die Bedienper-
son kontrolliert durch Drücken des Fingerhebels Start, Ende
und Menge des Dosierzyklusses.
Leistungsmerkmale
• AustauschbarerMaterialschlauch
• LeichteBedienbarkeit
• KompakteVentilgröße
Typische Anwendungen
Cyanoacrylate, Anaerobics, Zwei-Komponent-
en-Kleber, etc.
TS1201 - Dosierstift
TS1212 - Einweg-Quetschschlauchventil
TS1201 Ersatz-Schläuche (10 Stück pro Packung)
Artikelnummer Material I.D. Verbindung
1201-000-004BPK schwarz PE 0.1" (2.54mm)
männl. zu weibl.
1201-000-004PK natur PE 0.1" (2.54mm)
männl. zu weibl.
1201-000-006PK natur PE 0.07" (1.78mm)
männl. zu weibl.
1201-006-000PK natur PU 0.125" (3.18mm)
männl. zu weibl.
TS1212 Ersatz-Schläuche (10 Stück pro Packung)
Artikelnummer Material I.D. Verbindung
1212-004-002BPK schwarz PE 0.1" (2.54mm)
männl. zu weibl.
1212-004-002PK natur PE 0.1" (2.54mm)
männl. zu weibl.
1212-004-000PK natur PE 0.07" (1.78mm)
männl. zu weibl.
1212-004-100BPK schwarz PU 0.125" (3.18mm)
männl. zu weibl.
1212-004-100PK natur PU 0.125" (3.18mm)
männl. zu weibl.
Technische Daten
Artikelnummer TS1201 TS1212
Länge 5" (127mm) 2.49" (63mm)
Durchm 1.34" (34mm) 1.58" (40mm)
Gewicht 0.08 lb. (36 g) 0.18 lb. (82 g)
Benetzte Teile Polyethylene (standard),
Polyurethane (optional)
Viskositätsbereich 1-45k cps
Max Materialdruck 60 psi (4.1 bar)
Zugang Luer-Lock (weiblich)
Ausgang Luer-Lock (männlich)
Mountage 1/4”-20UNC-2B
Aktivatordruck 50 psi (3.4 bar)
minimum
www.techcon.com
www.techcon.com www.techcon.com
23
TS5500
Sprühventile
TS5500 Series
Sprühventile
Die Sprühventile sorgen für präzise Sprühmengen von nieder-
bis mittelviskosen Medien. Eine Rändelschraube zur Einstel-
lung des Ventilhubes erleichtert die Feineinstellung des Ma-
terialflusses. Der Sprühzyklus wird durch den einstellbaren
Materialdruck, sowie durch die präzise Einstellung der Vorzer-
stäubung, der Zerstäuberluft und der Nachzerstäubung über
den Smart-Sprühventil-Controller TS560R gesteuert.
Bei den Sprühventilen der Serie TS5540 sind sowohl der Druck-
luftzylinder als auch die Materialkammer aus FDA-konformem
303-Edelstahl. Ein austauschbarer Ventilsitz aus Delrin
®
garan-
tiert eine saubere Dosierung und eine sehr lange Lebensdauer.
Leistungsmerkmale
• GleichmäßigerSprühstrahl(keinÜbersprühen)
• SichereAbsperrung
• EinstellbareDurchussrate
• LangeLebensdauer
TS5540
Sprühventil
mit Runddüse
TS5540
Sprühventil
mit Fächerstrahl
TS5520
Sprühventil
mit Runddüse
Kegel
Fächerstrahl
TS5540-MS
Mikro Sprüh-Ventil
Ventilspezifikationen
TS5520 TS5540
Länge 4.2" (107mm) 4.2" (107mm)
Durchmesser 1.12" (28mm) 1.12" (28mm)
Gewicht 0.3 lb. (136 g) 0.74 lb. (336 g)
Benetzte Teile 303 SS, Teon
®
, EPR,
Eloxiertes Al, Delrin
®
303 SS, Teon
®
,
Delrin
®
Viskositätsbereich 1-1k cps 1-5k cps
Max Materialdruck 100 psi (6.9 bar)
Aktivierungsdruck 70 psi (4.8 bar) Minimum
Anschlüsse Eingang: 1/8" NPT Ausgang Sprüh-Düse
Montage 1/4" 20UNC-2B
Ventile mit Düsen
Öffnungsdurchmesser Kegel Fächerstrahl
TS5520 0.046" (1.17mm) Standard Nicht verfügbar
TS5540 0.014" (0.356mm) TS5540-014R TS5540-014F
0.028" (0.711mm) TS5540-028R TS5540-028F
0.046" (1.17mm) TS5540-046R TS5540-046F
Düsen
Öffnungsdurchmesser Kegel Fächerstrahl
0.014" (0.356mm) RNC014 FNC014
0.028" (0.711mm) RNC028 FNC028
0.046" (1.17mm) RNC046 FNC046
Typische Anwendungen
Sprühen von niederviskosen Medien: Confor-
mal Coating, Lösungen, Öle, Lacke, etc.
TS5540-MS Mikro Sprüh-Ventil
Das TS5540-MS Sprühventil wurde zum
Versprühen von nieder- bis mittelviskoser
Medien mittels Einweg-Dosierkar-
tuschen konzipiert. Der Sprüh-
muster-Durchmesser liegt zwi-
schen 4.6mm und 15mm.
TS5540-MS - sprüht
