22
www.techcon.com
www.techcon.com www.techcon.com

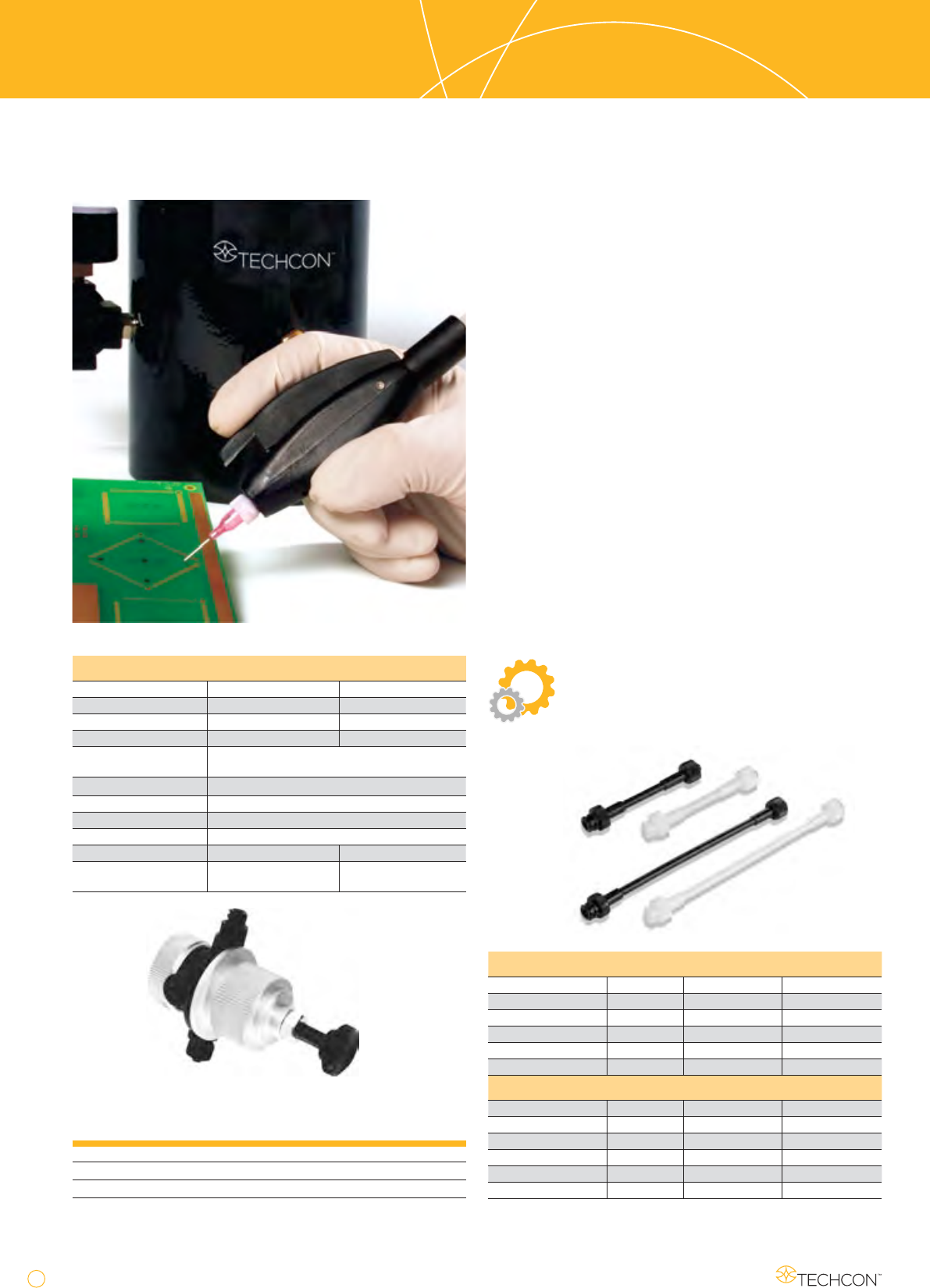

TS1212/1201
Einweg-Quetschschlauchventil
TS1212/1201
Einweg-Quetschschlauch-
ventil/ Dosierstift
TS1212 Einweg-Quetschschlauchventil
Das Quetschventil TS1212 mit Einweg-Quetschschlauch von
Techcon Systems bietet Regelungsmöglichkeiten für kontinu-
ierliche oder Mikrodosier-Anwendungen von Medien gering-
er bis mittlerer Viskosität. Die halbautomatische Ausführung
TS1212 basiert auf einem Dosierungscontroller, der ein vorpro-
grammiertes Signal in Form eines Luftstoßes sendet, welches
das Ventil öffnet und das Material fließen lässt. Sobald der
Dosierzyklus abgeschlossen ist endet das Luftsignal, worauf-
hin die internen Federkräfte den Verschlusskolben veranlas-
sen, die Einweg-Zuführung zu „quetschen“, was weiteren Ma-
terialfluss verhindert. Das einzige Teil des Ventils, das mit dem
zu dosierenden Medium in Kontakt kommt, ist der Einweg-
Quetschschlauch.
TS1201 Dosierstift
Bei dem TS1201 handelt es sich um einen manuell zu betreiben-
den Dosierstift mit Quetschtechnik von Einwegschläuchen für
eine Vielzahl von Medien und Anforderungen. Die Bedienper-
son kontrolliert durch Drücken des Fingerhebels Start, Ende
und Menge des Dosierzyklusses.
Leistungsmerkmale
• AustauschbarerMaterialschlauch
• LeichteBedienbarkeit
• KompakteVentilgröße
Cyanoacrylate, Anaerobics, Zwei-Komponent-
en-Kleber, etc.
TS1201 - Dosierstift
TS1212 - Einweg-Quetschschlauchventil
TS1201 Ersatz-Schläuche (10 Stück pro Packung)
Artikelnummer Material I.D. Verbindung
1201-000-004BPK schwarz PE 0.1" (2.54mm)
männl. zu weibl.
1201-000-004PK natur PE 0.1" (2.54mm)
männl. zu weibl.
1201-000-006PK natur PE 0.07" (1.78mm)
männl. zu weibl.
1201-006-000PK natur PU 0.125" (3.18mm)
männl. zu weibl.
TS1212 Ersatz-Schläuche (10 Stück pro Packung)
Artikelnummer Material I.D. Verbindung
1212-004-002BPK schwarz PE 0.1" (2.54mm)
männl. zu weibl.
1212-004-002PK natur PE 0.1" (2.54mm)
männl. zu weibl.
1212-004-000PK natur PE 0.07" (1.78mm)
männl. zu weibl.
1212-004-100BPK schwarz PU 0.125" (3.18mm)
männl. zu weibl.
1212-004-100PK natur PU 0.125" (3.18mm)
männl. zu weibl.
Technische Daten
Artikelnummer TS1201 TS1212
Länge 5" (127mm) 2.49" (63mm)
Durchm 1.34" (34mm) 1.58" (40mm)
Gewicht 0.08 lb. (36 g) 0.18 lb. (82 g)
Benetzte Teile Polyethylene (standard),
Polyurethane (optional)
Viskositätsbereich 1-45k cps
Max Materialdruck 60 psi (4.1 bar)
Zugang Luer-Lock (weiblich)
Ausgang Luer-Lock (männlich)
Mountage 1/4”-20UNC-2B
Aktivatordruck 50 psi (3.4 bar)
minimum
www.techcon.com
www.techcon.com www.techcon.com
23

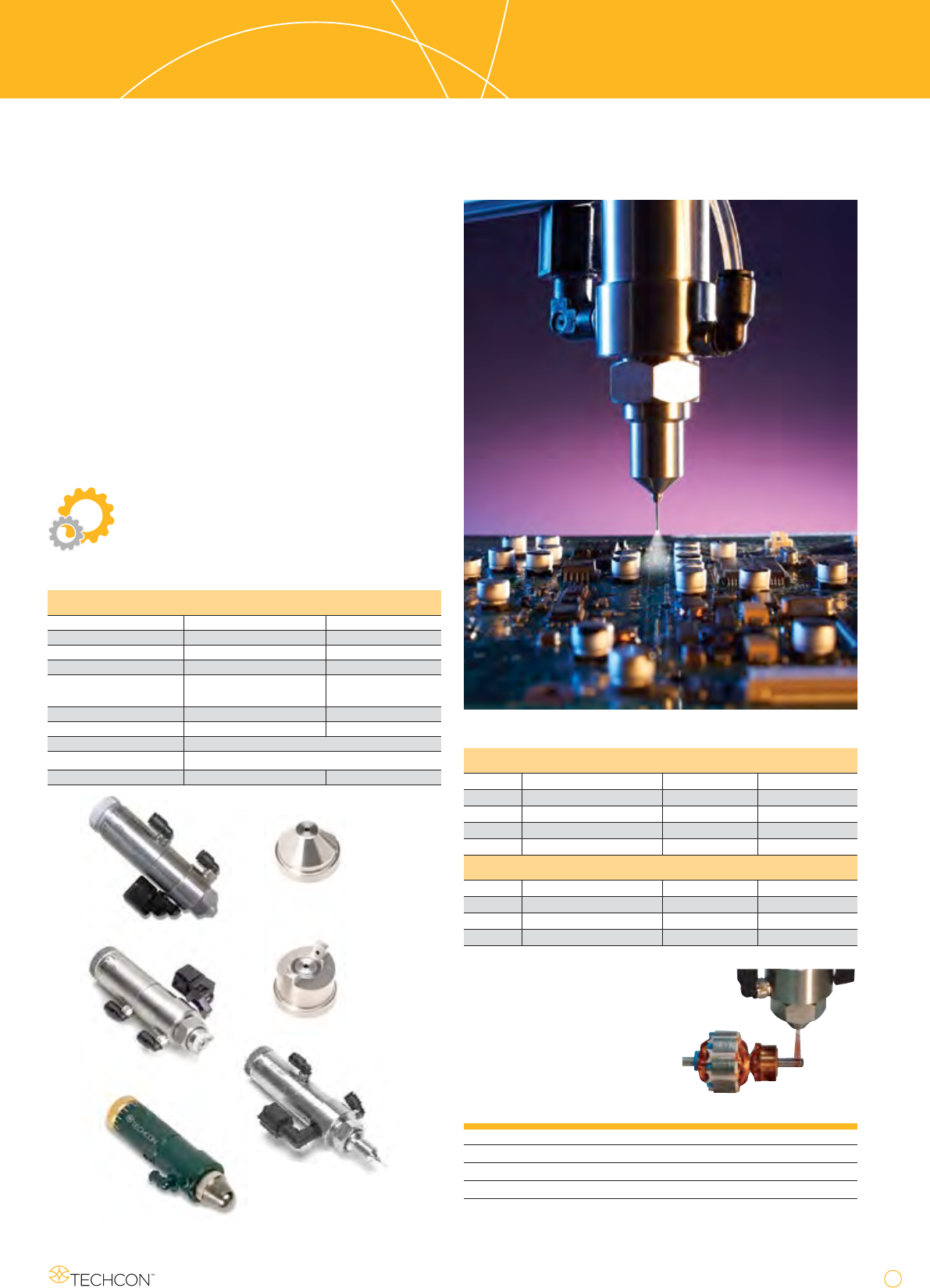

TS5500
Sprühventile
TS5500 Series
Sprühventile
Die Sprühventile sorgen für präzise Sprühmengen von nieder-
bis mittelviskosen Medien. Eine Rändelschraube zur Einstel-
lung des Ventilhubes erleichtert die Feineinstellung des Ma-
terialflusses. Der Sprühzyklus wird durch den einstellbaren
Materialdruck, sowie durch die präzise Einstellung der Vorzer-
stäubung, der Zerstäuberluft und der Nachzerstäubung über
den Smart-Sprühventil-Controller TS560R gesteuert.
Bei den Sprühventilen der Serie TS5540 sind sowohl der Druck-
luftzylinder als auch die Materialkammer aus FDA-konformem
303-Edelstahl. Ein austauschbarer Ventilsitz aus Delrin
®
garan-
tiert eine saubere Dosierung und eine sehr lange Lebensdauer.
Leistungsmerkmale
• GleichmäßigerSprühstrahl(keinÜbersprühen)
• SichereAbsperrung
• EinstellbareDurchussrate
• LangeLebensdauer
TS5540
Sprühventil
mit Runddüse
TS5540
Sprühventil
mit Fächerstrahl
TS5520
Sprühventil
mit Runddüse
Kegel
Fächerstrahl
TS5540-MS
Mikro Sprüh-Ventil
Ventilspezifikationen
TS5520 TS5540
Länge 4.2" (107mm) 4.2" (107mm)
Durchmesser 1.12" (28mm) 1.12" (28mm)
Gewicht 0.3 lb. (136 g) 0.74 lb. (336 g)
Benetzte Teile 303 SS, Teon
®
, EPR,
Eloxiertes Al, Delrin
®
303 SS, Teon
®
,
Delrin
®
Viskositätsbereich 1-1k cps 1-5k cps
Max Materialdruck 100 psi (6.9 bar)
Aktivierungsdruck 70 psi (4.8 bar) Minimum
Anschlüsse Eingang: 1/8" NPT Ausgang Sprüh-Düse
Montage 1/4" 20UNC-2B
Ventile mit Düsen
Öffnungsdurchmesser Kegel Fächerstrahl
TS5520 0.046" (1.17mm) Standard Nicht verfügbar
TS5540 0.014" (0.356mm) TS5540-014R TS5540-014F
0.028" (0.711mm) TS5540-028R TS5540-028F
0.046" (1.17mm) TS5540-046R TS5540-046F
Düsen
Öffnungsdurchmesser Kegel Fächerstrahl
0.014" (0.356mm) RNC014 FNC014
0.028" (0.711mm) RNC028 FNC028
0.046" (1.17mm) RNC046 FNC046
Sprühen von niederviskosen Medien: Confor-
mal Coating, Lösungen, Öle, Lacke, etc.
TS5540-MS Mikro Sprüh-Ventil
Das TS5540-MS Sprühventil wurde zum
Versprühen von nieder- bis mittelviskoser
Medien mittels Einweg-Dosierkar-
tuschen konzipiert. Der Sprüh-
muster-Durchmesser liegt zwi-
schen 4.6mm und 15mm.
TS5540-MS - sprüht
24
www.techcon.com
www.techcon.com www.techcon.com
Part Number: TS560R
Size
(
Imperial
)
: 11.4' W x 8.3'' L x 3.9'' H
Size
(
Metric
)
: 290mm x 211mm x 99mm
Wei
g
ht: 6.8 lb
(
3100
g)
Pressure Ran
g
e: 0 to 100psi
(
0-6.9 bar
)
Displa
y
: Touch Screen
Timin
g
Ran
g
e: 0.008 – 99.9 seconds
Timin
g
Tolerance: +/- 0.001%
Input Volta
g
e: 100 – 240 VAC
C
y
cle Rate: 900/min.
C
y
cle Modes: Timed, Interrupt, Teach, Pur
g
e
Connectivit
y
: Ethernet, WIFI
Certification: CE, TUV-GS
TOUCH
SCREEN
AIR OUTPUT B
AIR OUTPUT A
WIFI ANTENNA
POWER
SWITCH
AIR INLET
AIR OUTLET
UNREGULATED
FOOT
SWITCH
PORT
POWER
INLET
IO PORT
INTERNET
PORT
USB PORT
GROUNDING
TS550R
10800 Valley View Street
Cypress, CA 90630, USA
Tel: 1-714-230-2398
E-mail: oemorders@okinternational.com
Eagle Close, Chandler’s Ford Industrial Estate,
Eastleigh, Hampshire, SO53 4NF, UK.
Tel: +44 2380 489 100
E-mail: europe-orders@okinternational.com
Or visit www.techcon.com
[11.4]
290
[3.9]
99
[8.3]
211
Druckluftausgang A
Druckluftausgang B
Bedienfeld
WIFI Antenne
Netzschalter
Druckluftzufuhr
Druckluftaustritt
unreguliert
Erdung
USB Anschluß
Internetanschluß
IO
Anschluß
Spannungseingang
Fußschalteranschluß
Air Output A = Druckluftausgang A
WIFI Antenna = WIFI Antenne
Power Switch = Netzschalter
Air Inlet = Druckluftzufuhr
Air Outlet Unregulated = Druckluftaustritt unreguliert
Air Output B = Druckluftausgang B
Touch Screen = Bedienfeld
Foot Switch Port = Fußschalteranschluß
Power Inlet = Spannungseingang
IO Port = IO Anschluß
Internet Port = Internetanschluß
USB Port = USB Anschluß
Grounding = Erdung
TS500 Serie
Smarte Ventil Steuergeräte
TS500 Series
Smarte Ventil Steuergeräte
Wir freuen uns, Ihnen unsere neuen Smart-Ventil-Steuer-
geräte vorstellen zu dürfen: Das TS550R, TS560R, TS570R und
TS580R übernehmen die Steuerung unseres kompletten Ven-
tilportfolios. Ausgestattet mit einem universellen Netzadapter,
sind diese neuen Ventilsteuergeräte "plug-and-play" und kön-
nen ohne Zeitverlust weltweit eingesetzt werden.
Die intelligenten Ventilsteuerungen lassen sich über mobile-
oder Desktopcomputer, sowie über einen intuitiven Touch-
screen am Gerät einrichten und bedienen. Alle relevanten Pa-
rameter einer Dosieranwendung können auf dem Touchscreen
schnell ausgewählt und eingestellt werden.
Als erste Ihrer Klasse sind die neuen Smart-Ventil-Controller
standardmäßig mit einem Internetport und einer Wifi-Verbind-
ung ausgestattet, damit Benutzer Daten von entfernten
Standorten aus überwachen, aufzeichnen und genaue Para-
metereinstellungen vornehmen können.
Desweiteren verfügen die Smart-Controller über einen Digi-
tal Timer, um akkurate und wiederholbare Dosierzeiten zu
ermögichen und über einen digitalen Druckregler mit einem
Dual-Unit-Display, welcher eine exakte Druckkontrolle sicher-
stellt. Weiterhin sind ein Spül bzw. Leermodus, “timed” modi
Dosierzyklen und ein “teach”-Modus verfügbar, um die genaue
Dosierzeit zu erfassen.
Die Integration in halbautomatische oder vollautomatische
Maschinen wird durch ein I/O Interface connector vereinfacht,
welches verwendet werden kann, um einen Dosierzyklus zu
starten oder zu beenden. Dabei bekommt das System eine
Rückmeldung, um den nächsten Zyklus rechtzeitig zu starten.
Eine Niderdruck-Warnung ist ebenfalls ein nützliches Feature,
das einen ungestörten Dosierfluß sicherstellt.
Part Number: TS560R
Size
(
Imperial
)
: 11.4' W x 8.3'' L x 3.9'' H
Size
(
Metric
)
: 290mm x 211mm x 99mm
Wei
g
ht: 6.8 lb
(
3100
g)
Pressure Ran
g
e: 0 to 100psi
(
0-6.9 bar
)
Displa
y
: Touch Screen
Timin
g
Ran
g
e: 0.008 – 99.9 seconds
Timin
g
Tolerance: +/- 0.001%
Input Volta
g
e: 100 – 240 VAC
C
y
cle Rate: 900/min.
C
y
cle Modes: Timed, Interrupt, Teach, Pur
g
e
Connectivit
y
: Ethernet, WIFI
Certification: CE, TUV-GS
TOUCH
SCREEN
AIR OUTPUT B
AIR OUTPUT A
WIFI ANTENNA
POWER
SWITCH
AIR INLET
AIR OUTLET
UNREGULATED
FOOT
SWITCH
PORT
POWER
INLET
IO PORT
INTERNET
PORT
USB PORT
GROUNDING
TS550R
10800 Valley View Street
Cypress, CA 90630, USA
Tel: 1-714-230-2398
E-mail: oemorders@okinternational.com
Eagle Close, Chandler’s Ford Industrial Estate,
Eastleigh, Hampshire, SO53 4NF, UK.
Tel: +44 2380 489 100
E-mail: europe-orders@okinternational.com
Or visit www.techcon.com
[11.4]
290
[3.9]
99
[8.3]
211
TS580R - PC Pump Steuergerät
Spezifikation
Parameter Teile-Num-
mer
Bezeichnung
TS550R
Smart Pneumatic Valve Controller
TS560R Smart Spray Valve Controller
TS570R Smart Auger Valve Controller
TS580R Smart PC Pump Controller
Größe (Imperial) 11.4" W x 8.3" L x 3.9" H
Größe (Metric) 290mm x 211mm x 99mm
Gewicht 6.8 lb. (3100g)
Druckbereich 0 to 100psi (0-6.9 bar)
Display Bedienfeld
Dosierzeitrange 0.008 – 99.9 Sekunden
Zeiteinstellungs-
toleranz
+/- 0.001%
Eingangsspan-
nung
100 – 240 VAC
Zyklusrate 900/min.
Zyklusmodi Zeit, Intervall, Teach, Spülen
Konnektivität Ethernet, WiFi
Zertizierung CE, TUV-GS
Optionales Zubehör
Fluidbehälter Das Steuergerät kann in Kombination mit dem
Drucktank TS1254 oder TS1258 verwendet
werden (siehe Seite 26)
Dosiernadeln Für alle Nadelserien geeignet (siehe Seite 6)
Setup for TS570R
Input voltage controls the motor speed (RPM). Higher input
voltage will increase motor speed and vice versa, lower input
voltage will decrease motor speed. Recommended input voltage
range = 5-24VDC.
•Touch the Input Voltage Icon to enter setup screen
•Touch Up and Down arrow Icon to set desired input voltage
TS570R - Set-Up Bildschirmansicht
