www.techcon.com www.techcon.com www.techcon.com 29 1 3 5 7 9 2 4 6 8 10 Dos ie r zu be h ö r Luer-Lock Adapter Alle Adapt er der Serie TSD931 sind weit gehend chemisch re- sistent gegen Lösungsmittel, Säuren und Harze. D…
28
www.techcon.com
www.techcon.com www.techcon.com

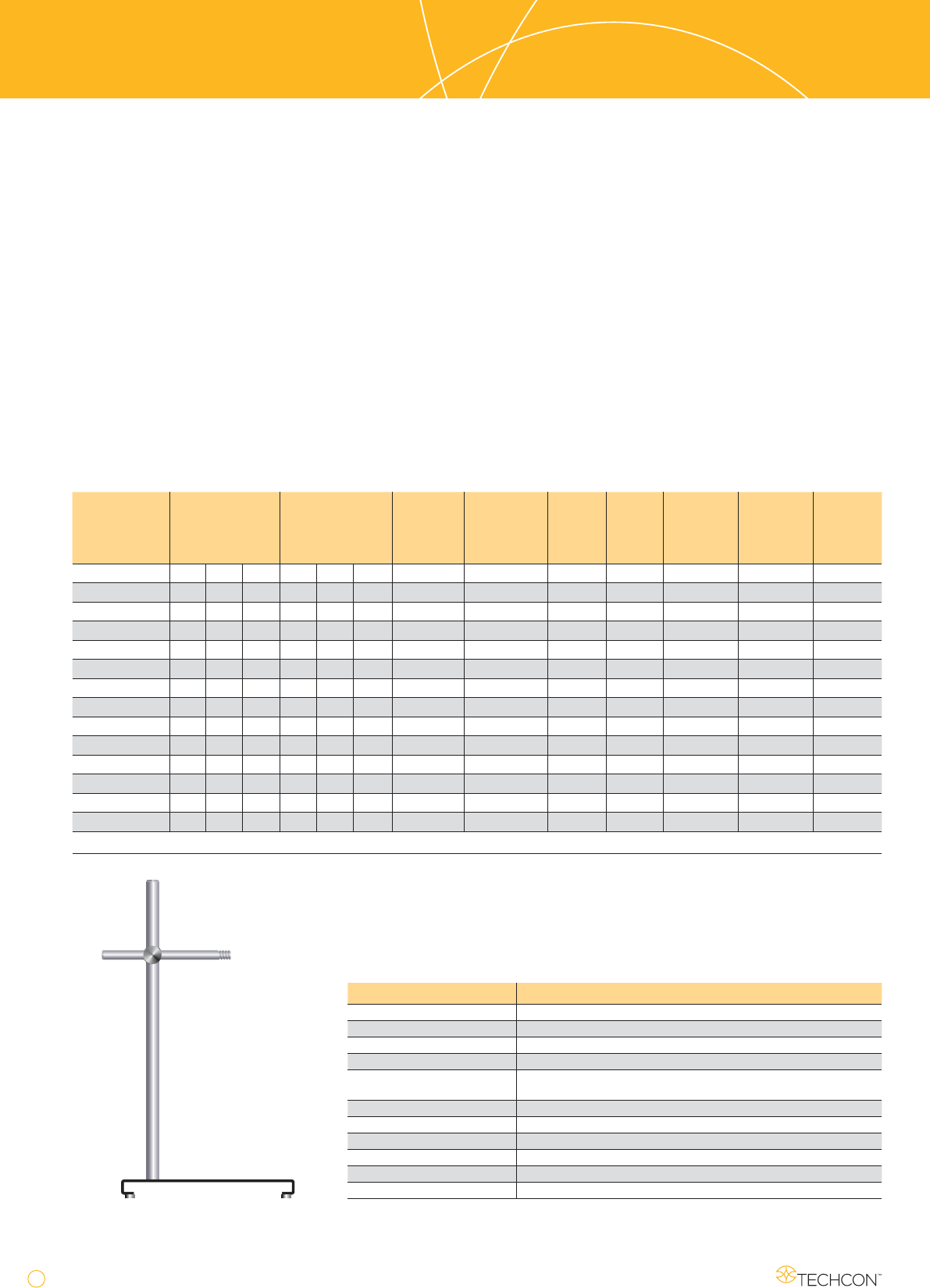

Ventilauswahl
Dosierventile
Techcon bietet Ihnen die gesamte breite an Dosierventilen an. Angefangen bei simpler manueller Dosierung über absolute Präzi-
sionsventile bis hin zum kontaklosen Jet-Ventil. Das Spektrum umfasst folgende Ventiltypen:
•VentilemitmaterialführendenBereichenausgünstigenEinweg-Systemen.
•EinfachsthandzuhabendePräzisionsventilemitexzellenterGenauigkeitübereinenweitenBereichanViskositäten,Drückenund
Dosiermengen.
•HochgeschwindigkeitsventilefürpräzisesundkontaklosesDosierenvonhochgefülltenPastenundabrasivenMedien.
Techcon Systems bietet Ihnen diese große Vielfalt an, um auch Ihre Anwendung und jeden erdenklichen Bereich an Dosieran-
forderung zu erfüllen. Sie sind herzlich eingeladen, unser „Techcon Test-Programm“ in Anspruch zu nehmen, um das richtige
Ventil für Ihre Anforderung mit uns gemeinsam zu definieren. Kontaktieren Sie uns bitte über unsere Webseite, um diesen einzig-
artigen und exklusiven Service in Anspruch zu nehmen. Die folgende Tabelle bietet Ihnen einen ersten Überblick über die Vielfalt
und den Variantenreichtum unserer Ventile.
Empfohlen =
l
Stativ für Ihre Produktion
Dieses Stativ bietet Ihnen mehr Flexibilität und Produktivität. Sie haben die Hände frei
oder nutzen es in halbautomatischen und automisierten Abläufen. Es offeriert die Inte-
gration verschiedener Bausteine Ihrer Dosieranwendung. Das System besteht aus der
Basisplatte, der vertikalen Stativstange, der Befestigungsstange und einer Klammer.
Artikelnummer Beschreibung
918-033-000 Stativ Master Stand (Basisplatte mit Stativstange)
918-000-011 Spritzenklammer für 400 Series
918-000-013 Klammer für TS934/TS941 Spindelventil
918-110-004 Klammer für 310ml Kartuschen
918-000-007 Klammer für 2.5 oz. (65ml), 6 oz. (165ml), 8 oz. (240ml)
and 12 oz. (320ml) Kartuschen
918-000-039 Klammer für 20 oz. (595ml) Kartuschen
918-000-012 Befestigungsstange
918-000-009 Befestigungsstange 6” ohne Gewinde
1212-000-008 Befestigungsstange 6” mit Gewinde 1/4-20UNC-2B
5620-000-008 Befestigungsstange 4” mit Gewinde 10-32
5000-000-005 Klammer für TS5000DMP/TS7000IMP Ventile
Ventil
Viskosität
Genauigkeit bei
geringen Dosi-
ermengen, nach
Viskositäten
Material-
führung
aus Ein-
wegteilen
Austausch-
barkeit der
Material-füh-
renden Teile
vor Ort
Hohe
Durch-
ussrate
Hoch-
druck-
ventil
Aggresive
Material-
verträglich-
keit
Abrasive
Material-
verträglich-
keit
zerstäu-
bendes
Sprühen
Low Med High Low Med High
TS1201
l l l l
TS1212
l l l l
TS941
l l l l l l
TS5322
l l l l l l
TS5420
l l l l
TS5440
l l l l l l
TS5540/5520
l l l l
TS5622
l l l l
TS5624DMP
l l l l l
TS5000DMP
l l l l l l l
TS7000
l l l l l l l
TS8100
l l l l l l l l l
TS9000/9200
l l l l l l l l l
Viskositäten Niedere = bis zu 30K Cps; Mittlere = 30K-100K Cps; Hohe = 100K Cps und darüber
www.techcon.com
www.techcon.com www.techcon.com
29
1 3 5 7 9
2 4 6 8 10

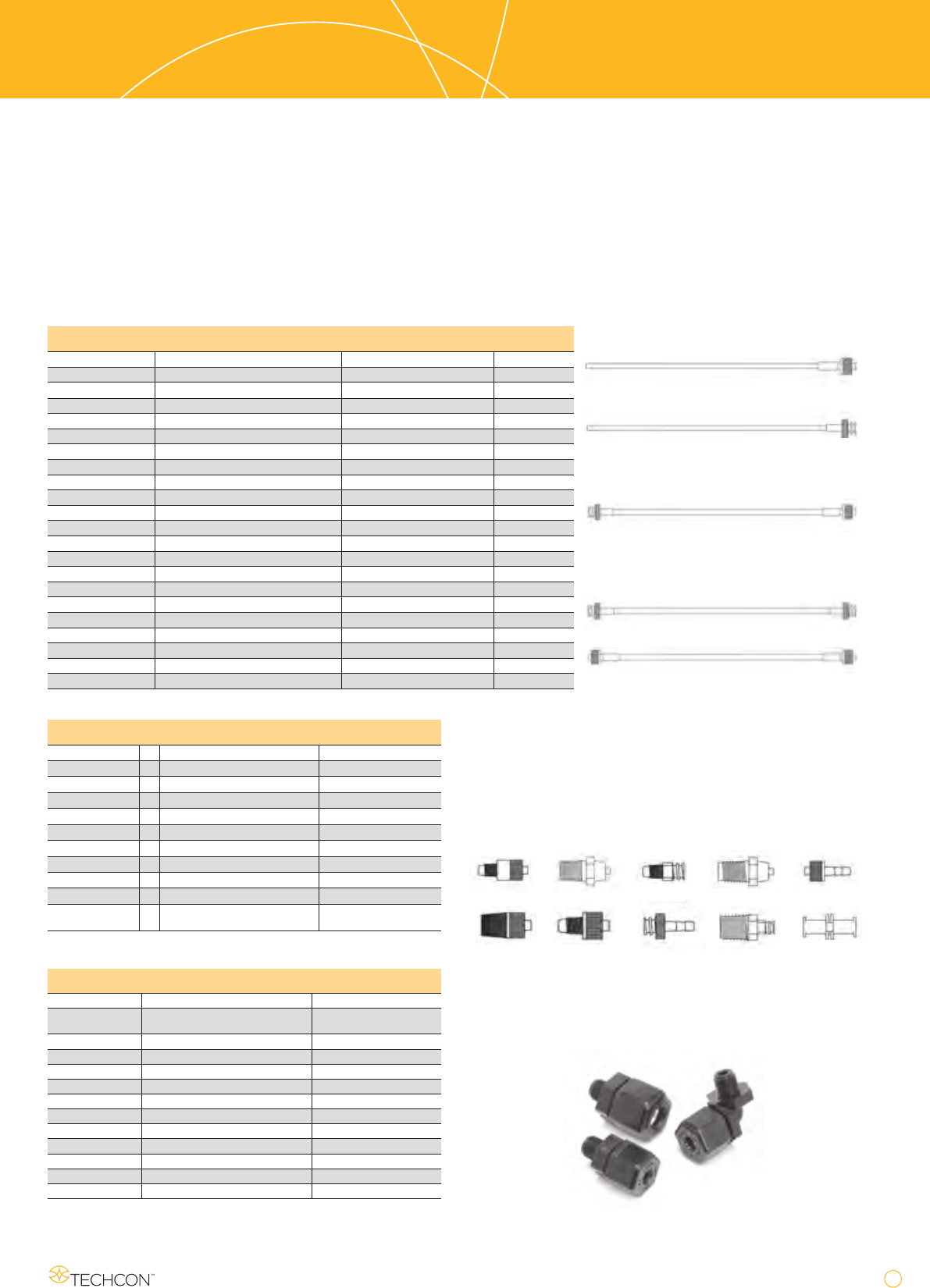

Dosierzubehör
Luer-Lock Adapter
Alle Adapter der Serie TSD931 sind weitgehend chemisch re-
sistent gegen Lösungsmittel, Säuren und Harze. Die Adapter
haben einen Materialausgang, der zu allen standardmäßigen
Luer-Lock Dosiernadeln und Förderleitungen der Serie TSD126
passt. Eine komplette Liste aller verfügbaren Adapter erhalten
Sie gern auf Anfrage.
Schnellverschluss-Adapter
und Druckschläuche
Schnellverschluss-Adapter und Druckschläuche sorgen für
eine sichere Verbindung und erhöhen den Materialfluss.
Förderleitungen
Artrikelnummer Größe Verbindung Material
TSD126-118PK
0.100" (2.54mm) x 18" (457mm)
Male Luer/offen PE, natur
TSD126-124PK
0.100" (2.54mm) x 24" (610mm)
Male Luer/offen PE, natur
TSD126-136PK
0.100” (2.54mm) x 36” (914mm)
Male Luer/offen PE, natur
TSD126-218PK
0.100" (2.54mm) x 18" (457mm)
Female Luer/offen PE, natur
TSD126-224PK
0.100" (2.54mm) x 24" (610mm)
Female Luer/offen PE, natur
TSD126-236PK
0.100" (2.54mm) x 36" (914mm)
Female Luer/offen PE, natur
TSD126-318PK
0.100" (2.54mm) x 18" (457mm)
Male Luer/female Luer PE, natur
TSD126-318BPK
0.100" (2.54mm) x 18" (457mm)
Male Luer/female Luer PE, schwarz
TSD126-324PK
0.100" (2.54mm) x 24" (610mm)
Male Luer/female Luer PE, natur
TSD126-324BPK
0.100" (2.54mm) x 24" (610mm)
Male Luer/female Luer PE, schwarz
TSD126-336PK
0.100" (2.54mm) x 36" (914mm)
Male Luer/female Luer PE, natur
TSD126-336BPK
0.100" (2.54mm) x 36" (914mm)
Male Luer/female Luer PE, schwarz
TSD126-360BPK
0.100" (2.54mm) x 60" (1524mm)
Male Luer/female Luer PE, schwarz
TSD126-418PK
0.100" (2.54mm) x 18" (457mm)
Female Luer/female Luer PE, natur
TSD126-424PK
0.100" (2.54mm) x 24" (610mm)
Female Luer/female Luer PE, natur
TSD126-436PK
0.100" (2.54mm) x 36" (914mm)
Female Luer/female Luer PE, natur
TSD126-524PK
0.100" (2.54mm) x 24" (610mm)
Male Luer/male Luer PE, natur
Luer-Lock Adapter
Artikelnummer Beschreibung Material
TSD931-5 1
Male Luer Lock zu 5/16"-28 Acetal, weiß
TSD931-6 2
Male Luer Lock zu 1/8" NPT Acetal, weiß
TSD931-7 3
Male Luer Lock zu 1/4" NPT Polypropylen, weiß
TSD931-8 4
Male Luer Lock zu 1/4"-32 Acetal, weiß
TSD931-9 5
Female Luer Lock zu 1/4"-32 Acetal, weiß
TSD931-13 6
Female Luer Lock zu Schlauch Acetal, weiß
TSD931-14 7
Male Luer Lock zu 1/4" NPT Polypropylen, schwarz
TSD931-15 8
Female Luer Lock zu 1/4" NPT Nylon/Acetal, schwarz
TSD931-17 9
Male Luer Lock zu Schlauch Acetal, weiß
TSD931-28 10
Female Luer Lock zu Female
Luer Lock
Polypropylen, natur
Schnellverschluss-Adapter und Druckschläuche
Artikelnummer Beschreibung Material
TSD1003-16
1/8" NPT to 1/4" O.D. Schlauch,
90°
Polypropylen, schwarz
TSD1002-17
1/8" NPT to 3/8" O.D. Schlauch Polypropylen, schwarz
TSD1002-18
1/8" NPT to 1/4" O.D. Schlauch Polypropylen, schwarz
TSD1002-38
1/4" NPT to 1/4" O.D. Schlauch Polypropylen, schwarz
TSD1566-5
1/4" NPT to 3/8" O.D. Schlauch Polypropylen, schwarz
TSD1099-22
3/8" O.D. x 1/4" I.D. Schlauch Polypropylen, schwarz
TSD1099-23
3/8" O.D. x 1/4" I.D. Schlauch Polyethylene, klar
TSD1099-24
1/4" O.D. x 1/8" I.D. Schlauch Polyethylene, klar
TSD1099-25
1/4" O.D. x 1/8" I.D. Schlauch Polyethylene, schwarz
TSD1099-45
6mm O.D. x 4mm I.D. Schlauch Polyethylene, klar
TSD1099-46
6mm O.D. x 4mm I.D. Schlauch Polyethylene, schwarz
Förderleitungen
Alle Förderleitungen sind aus Polyethylen gefertigt und haben je nach Ausführung einseitig oder beidseitig am Ende einen Luer-
Lock Anschluss. Dieser ermöglicht die Verbindung zu anderen standartisierten Luer-Lock Verbindungen. Die Förderleitungen
können bis max. 7 bar (100 psi) betrieben werden.
30
www.techcon.com
www.techcon.com www.techcon.com

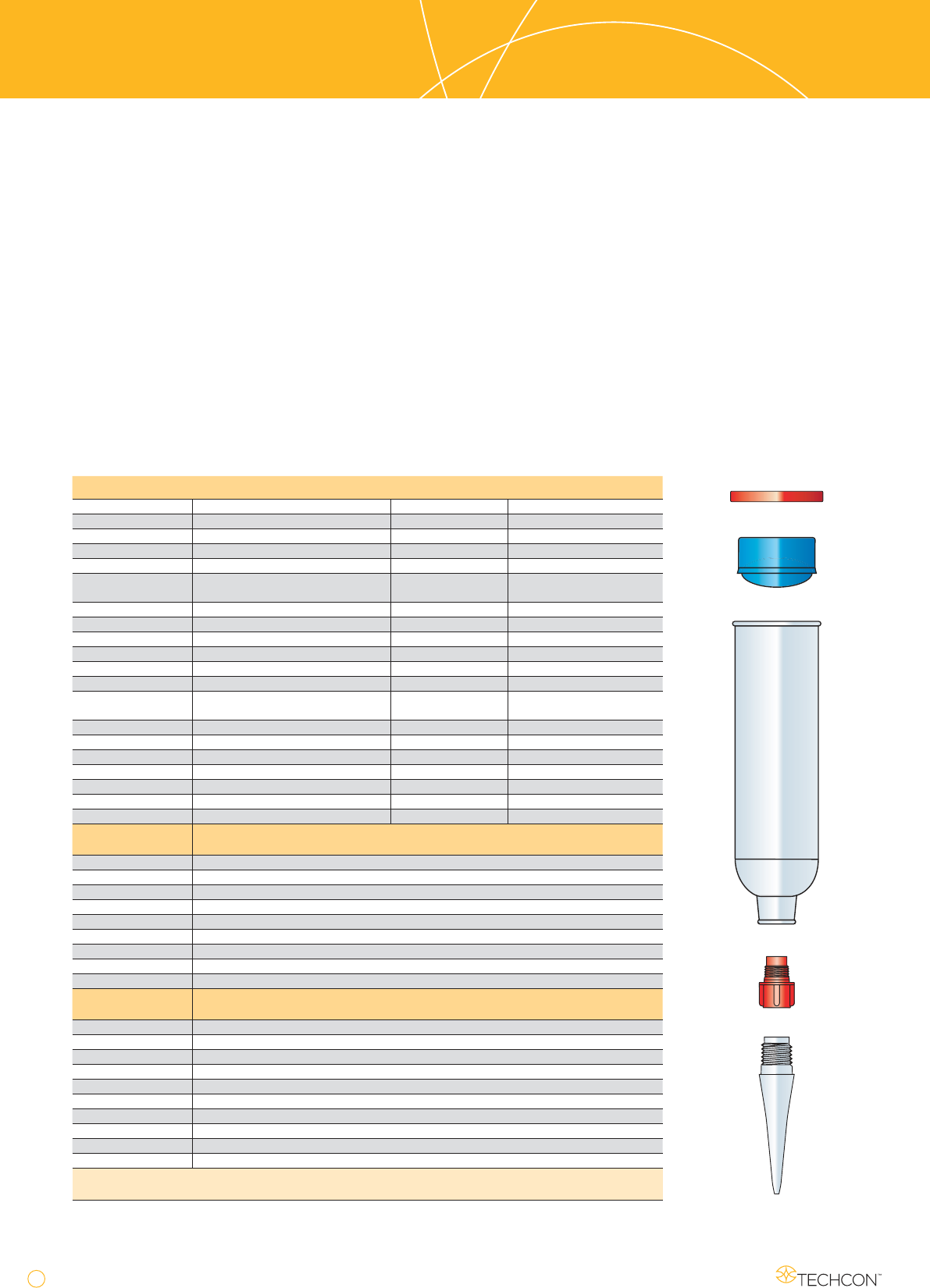

Kartuschen
und Zubehör
Kartuschen
und Zubehör
Diese zuverlässigen und qualitativ hochwertigen Produkte wurden konzipiert, um den verschiedensten Fertigungsprozessen
gerecht zu werden. Sie wurden fortwährend verbessert, um mit den präzisen Anforderungen in diesem Produktionssegment
Schritt zu halten. Einweg-Kartuschen und Zubehör stellen eine saubere, effiziente und kostengünstige Verpackungsmethode
dar. Die meisten Kolben sind mit mindestens einer Wischlippe ausgestattet, um an den Kartuschenwänden keine Rückstände zu
hinterlassen. Endkappen und Verschlüsse, die beide Enden der Kartuschen sicher abdichten, sind ebenfalls verfügbar. Dies macht
das System ideal für das Dosieren von ein- oder mehrkomponentigen bzw. gefrorenen Medien.
Kartuschen
Die Kartuschen sind in der professionellen Form in den Größen 2.5, 6, 8, 12 und 20 Unzen als auch in der eurotypischen 310ml
Variante erhältlich. Jede Größe läßt sich sowohl in manuellen als auch in druckluftbetriebenen Dosierwerkzeugen einsetzen. Die
Kartuschen sind wahlweise aus HD, LD oder LDX Polyethylen gefertigt. Einfärbungen nach Kundenwunsch sind möglich. Je nach
Größe sind Sie in Packungen zu 100, 250 bzw. 500 Stück erhältlich.
Kartusche
Kolben
Verschluss
Düse
Kappe
Kartuschen
Artikelnummer Beschreibung Länge Inches/mm Durchmesser Inches/mm
TS25C-500 2.5 oz. (65ml) Natur HDPE 4.00/101.6 1.59/40.4
TS25C-LD-500 2.5 oz. (65ml) Natur LDPE 4.00/101.6 1.59/40.4
TS60C-500 6 oz. (165ml) Natur HDPE 7.11/180.6 1.59/40.4
TS60C-
BLACK-500
6 oz. (165ml) Schwarz HDPE 7.11/180.6 1.59/40.4
TS60C-LD-500 6 oz. (165ml) Natur LDPE 7.11/180.6 1.59/40.4
TS80C-250 8 oz. (240ml) Natur HDPE 8.92/226.6 1.59/40.4
TS80C-LD-250 8 oz. (240ml) Natur LDPE 8.92/226.6 1.59/40.4
TS120C-250 12 oz. (320ml) Natur HDPE 12.34/313.4 1.59/40.4
TS120C-
BLACK-250
12 oz. (320ml) Schwarz HDPE 12.34/313.4 1.59/40.4
TS120C-LD-250 12 oz. (320ml) Natur LDPE 12.34/313.4 1.59/40.4
TS110C-250 1/10 Gallon (310ml) Natur HDPE 8.99/228.3 1.85/47.0
TS110C-LD-250 1/10 Gallon (310ml) Natur LDPE 8.99/228.3 1.85/47.0
TS20C-100 20 oz. (595ml) Natur HDPE 10.3/254.8 2.57/65.3
TS20C-BLACK-100 20 oz. (595ml) Schwarz HDPE 10.3/254.8 2.57/65.3
Kolben
Standardkolben und Kolben mit Wischlippe. Die Zahl am Ender der Artikelnum-
mer gibt den Packungsinhalt an.
Artikelnummer Beschreibung
TS1P-SR-1000 2.5, 6, 8, 12 oz., blau, Wischlippe LDPE
TS1PB-SR-1000 2.5, 6, 8, 12 oz., schwarz, Wischlippe LDPE
TS1WP-1000 2.5, 6, 8, 12 oz., natur, ausgeprägte Wischlippe LDPE
TS3WP-MD-1000 2.5, 6, 8, 12 oz., natur, reduzierte Wischlippe MDPE
TS2PW-1000 310ml weiß, ausgeprägte Wischlippe LDPE mit EVA
TS2P-BLACK-1000 310ml schwarz, Wischlippe LDPE
TS20P-100 20 oz. weiß, Wischlippe MDPE
TS20PLD-100 20 oz. natur, Wischlippe LDPE
Verschlüsse
Verschlüsse und Endkappen für Großkartuschen in unterschiedlichen Varianten
für Sie zur Auswahl. In Packungen zu je 1.000 Stück.
Artikelnummer Beschreibung
TS2C-1000 2.5, 6, 8, 12 oz., rot, LDPE Endkappe
TS4C-1000 310ml, rot, LDPE Endkappe
TS6C-1000 20 oz., rot, LDPE Endkappe
TS3P-1000 Gewindekappe, 3-fach dichtend, rot, PE
TS4P-1000 Gewindekappe, quadratisch, rot, PE
TS5P-1000 Kappe, schnappend, 3-fach dichtend, rot, PE
TS6P-BLACK-1000 Gewindekappe, schwarz, PE
TS6P-RED-1000 Gewindekappe, rot, PE
TS9X-1000 Aufsteckkappe, rot, PE
LD = Geringe Dichte HD = Hohe Dichte EVA = Ethylen Vinyl Acetat,
MD = Mittlere Dichte PE = Polyethylen
