Zeit – Druck gesteuerte Dosiervorgänge sind heute die ver-
breiteste Art der Dosierung. Die Popularität entstammt der
Notwendigkeit nach Prozesskontrolle und der Möglichkeit aus
Einwegspritzen und Kartuschen zu dosieren, ohne zusätzliche
Reinigungsschritte leisten zu müssen.
Unsere Zeit-Druck gesteuerten Dosiergeräte liefern einen
justierbaren Druck über einen definierbaren Zeitraum an eine
gefüllte Spritze, Kartusche oder ein Ventil. Diese Einstellungen
kontrollieren den Materialausstoß am Ende der Dosiernadel für
Ihre Anwendung.
Dosiermengen
Punktdurchmesser Punktvolumen Punkt-
größe
0.010" (0.25mm) 0.0000043 cc
0.020" (0.51mm) 0.00003 cc
0.030" (0.76mm) 0.0001 cc
0.040" (1.02mm) 0.0003 cc
0.050" (1.27mm) 0.0005 cc
0.060" (1.52mm) 0.0009 cc
0.070" (1.78mm) 0.0015 cc
0.080" (2.03mm) 0.0022 cc
0.090" (2.29mm) 0.0031 cc
0.100" (2.54mm) 0.0043 cc
Viskositäten Übersicht
Material Viskosität
(Centipoise)
Wasser 1
Milch 3
Öl 1000
Ahornsirup 5000
Honig 10000
Schokoladensirup 25000
Ketchup 50000
Sour Cream 100000
Erdnussbutter 250000
Backfett 1200000
Basiswissen
•KleineDosiermengen=kleineDosieröff-
nung, geringer Druck, wenig Dosierzeit
•GroßeDosiermengen=größereNadelöff-
nung, höherer Druck, längere Dosierzeit
•NiederviskoseMaterialien=kleine
Dosieröffnung, geringer Druck,
benötigte Zeit
• Hochviskose Materialien = größere
Nadelöffnung (TT-Nadeln emp-
fohlen), höherer Druck, benötigte
Zeit
• Positionieren oder halten Sie die Spritze
im 45° Winkel
• Positionieren Sie die Nadel dicht an die
Oberfläche, aktivieren Sie den Dosier-
zyklus und halten die Spitze dort bis der
Zyklus beendet ist.
• Benötigen Sie den eingebauten Vakuum-
rückzug, so nutzen Sie am besten gerade
ausreichenden Rückzug. Zu starkes
Vakuum kann Luft in das Material oder
sogar Material in das Dosiergerät ziehen.
Einussfaktoren
• DRUCK: höhere Drücke
erhöhen den Material-
ausstoß
• ZEIT: längere Dosier-
zeiten erhöhen den
Materialausstoß
• NADELÖFFNUNG:
größere Innen-
durchmesser erhöhen
den Material-
ausstoß
www.techcon.com
www.techcon.com www.techcon.com
37

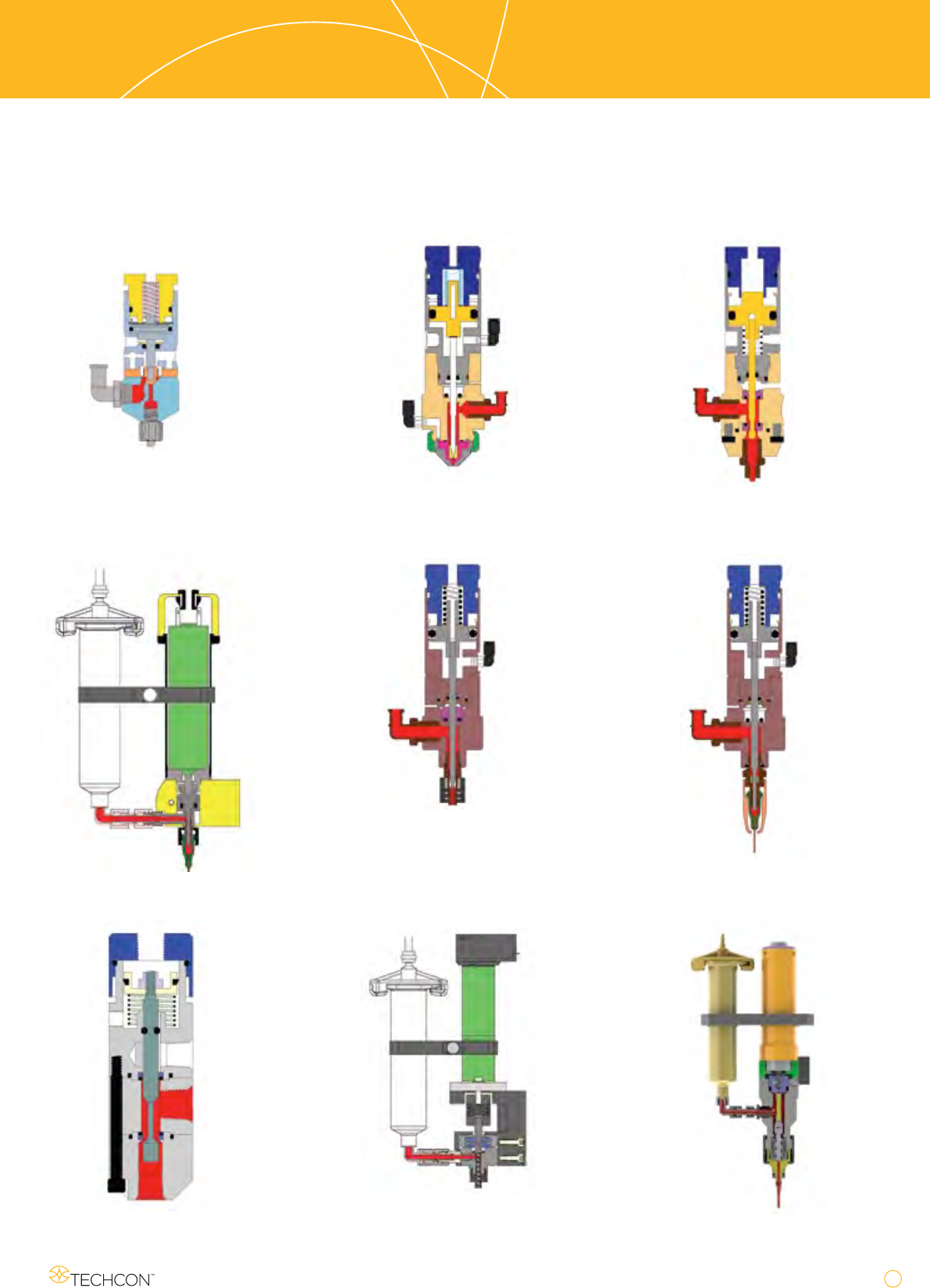

Ventildiagramme
TS5620
Membranventil
TS941
Kolbenventil
TS5322
Mini Kolben Ventil
TS8100
PC Pump
TS5540
Sprühventil
TS7000-DCX
IMP Drehspindelventil
TS5000DMP-DCX
Drehspindelventil
TS5440
Mikro Nadelventil
TS5420
Nadelventil
