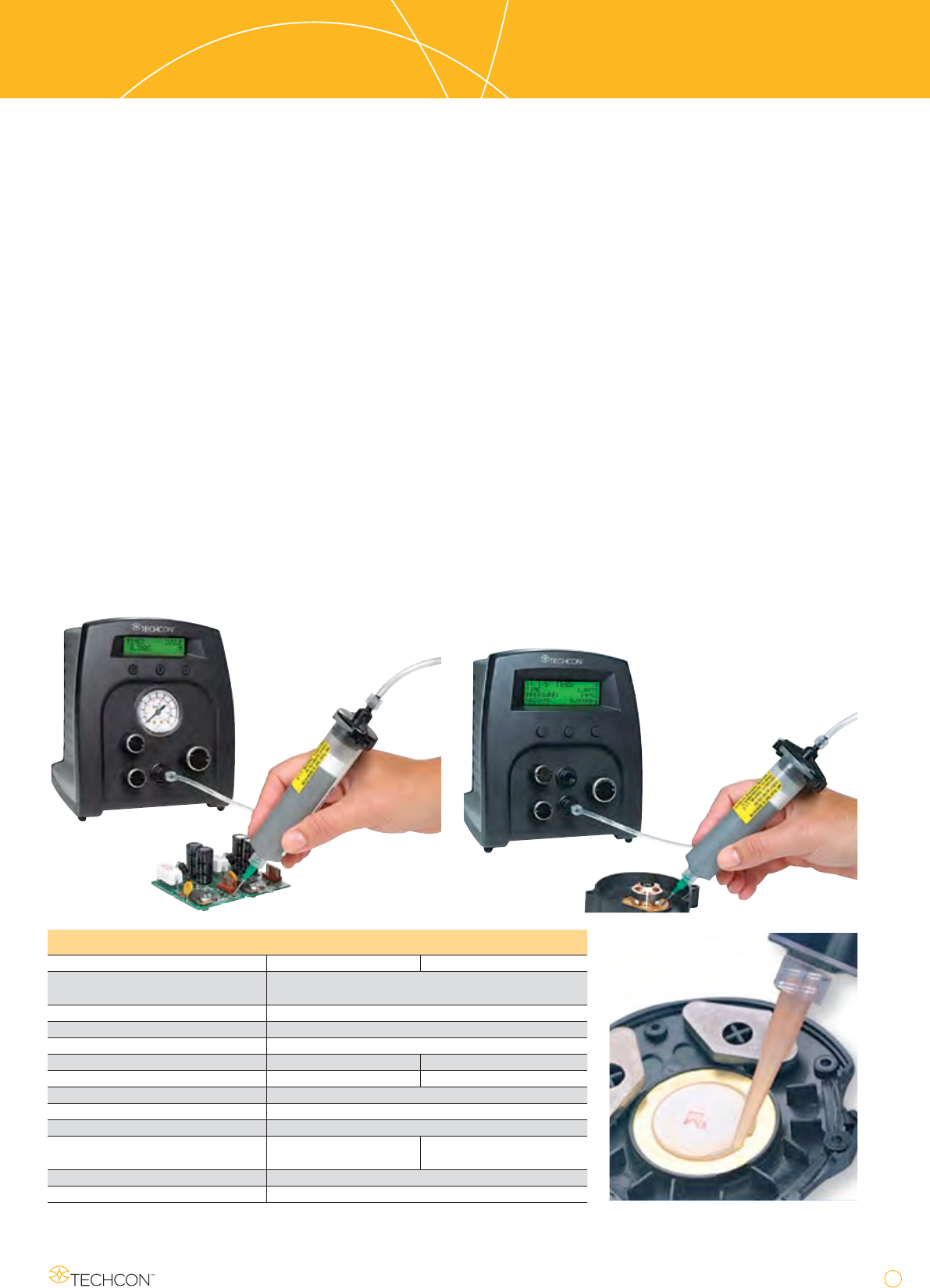

TS250/TS350
Digitales Dosiergerät/Controller
TS250 Serie
Digitales Dosiergerät/Controller
Die digitalen Dosiergeräte/Controller der Serie TS250 dosieren
nieder-, mittel- und hoch-Viskose Medien gleichermaßen akku-
rat und konstant. Sie sind wirtschaftlich, hochpräzise und wie-
derholgenau. Die Geräte sind mit einem digitalen Timer und
einem stufenlos regelbaren Rückhaltevakuum für nieder- bis
hochviskose Medien ausgestattet. Das TS250 wird betriebs-
bereit mit Netzadapter, Fußschalter, Druckluftschlauch, Do-
siernadeln, Kartuschen und Kartuschenadapter geliefert.
Die Dosiersysteme sind mit einem regelbaren Betriebsdruck
von 0 bis 6.9bar für allgemeine Anwendungen oder 0 bis 1bar
für Anwendungen mit besonders geringer Viskosität lieferbar.
Artikel-Nr. Beschreibung
TS250 Digitales Dosiergerät 0 bis 6.9bar
(0 bis 100psi)
TS255 Digitales Dosiergerät 0 bis 1bar
(0 bis 15psi)
TS350 Serie
Digitales Dosiergerät/Controller
Zusätzlich bieten Ihnen die Geräte der TS350 Serie eine gut
ablesbare LCD-Anzeige für die digitale Zeit, den Druck und das
Rückhaltevakuum. Bis zu 10 verschiedene Programme können
an dem digitalen Dosiergerät/Controller TS350 programmiert
werden. Das Gerät ist intuitiv bedienbar und bietet eine hohe
Wiederholgenauigkeit bei der Linien- oder Punkt-Dosierung.
Das TS350 besitzt ein regelbares Rückhaltevakuum, um das
Nachtropfen zwischen den Dosierzyklen zu verhindern. Ein
integriertes Vakuummanometer überwacht die Rückhaltefunk-
tion. Das Gerät wird betriebsbereit, inklusive Fußschalter, Kar-
tuschenständer, Druckluftschlauch, Dosiernadeln, Kartuschen
und Kartuschenadapter geliefert.
Folgende Geräteversionen sind erhältlich: 0 bis 6,9bar (0-100psi)
für die allgemein gängigen Applikationen sowie 0 bis 1bar (0-
15psi) für niederviskose Medien.
Artikel-Nr. Beschreibung
TS350 Digitales Dosiergerät 0 bis 6.9bar
TS355 Digitales Dosiergerät 0 bis 1bar
Spezifikation
Produkt TS250 Serie TS350 Serie
TS250/TS350
Dosiergerät/Controller
0-100 psi (0-6.9 bar)
TS255/TS355 Dosiergerät 0-15 psi (0-1.0 bar)
Maße 6"W (152mm) x 6.5"L (152mm) x 7.0"H (178mm)
Gewicht 2.6 lb. (1.2 kg)
Zyklusrate 600 /minute 1200 /minute
Zeitspanne 0.020-60.000 Sekunden 0.008-60.000 Sekunden
Zeittoleranz +/- 0.001%
Eingangsspannung 100-240 VAC
Frequenzbereich 50-60 Hz
Einstellungen ZEIT, REINIGUNG ZEIT, UNTERBRECHUNG,
TEACH, REINIGUNG
Zertizierungen CE, TUV-GS and NRTL
Garantie 1 Jahr
4
www.techcon.com
www.techcon.com www.techcon.com

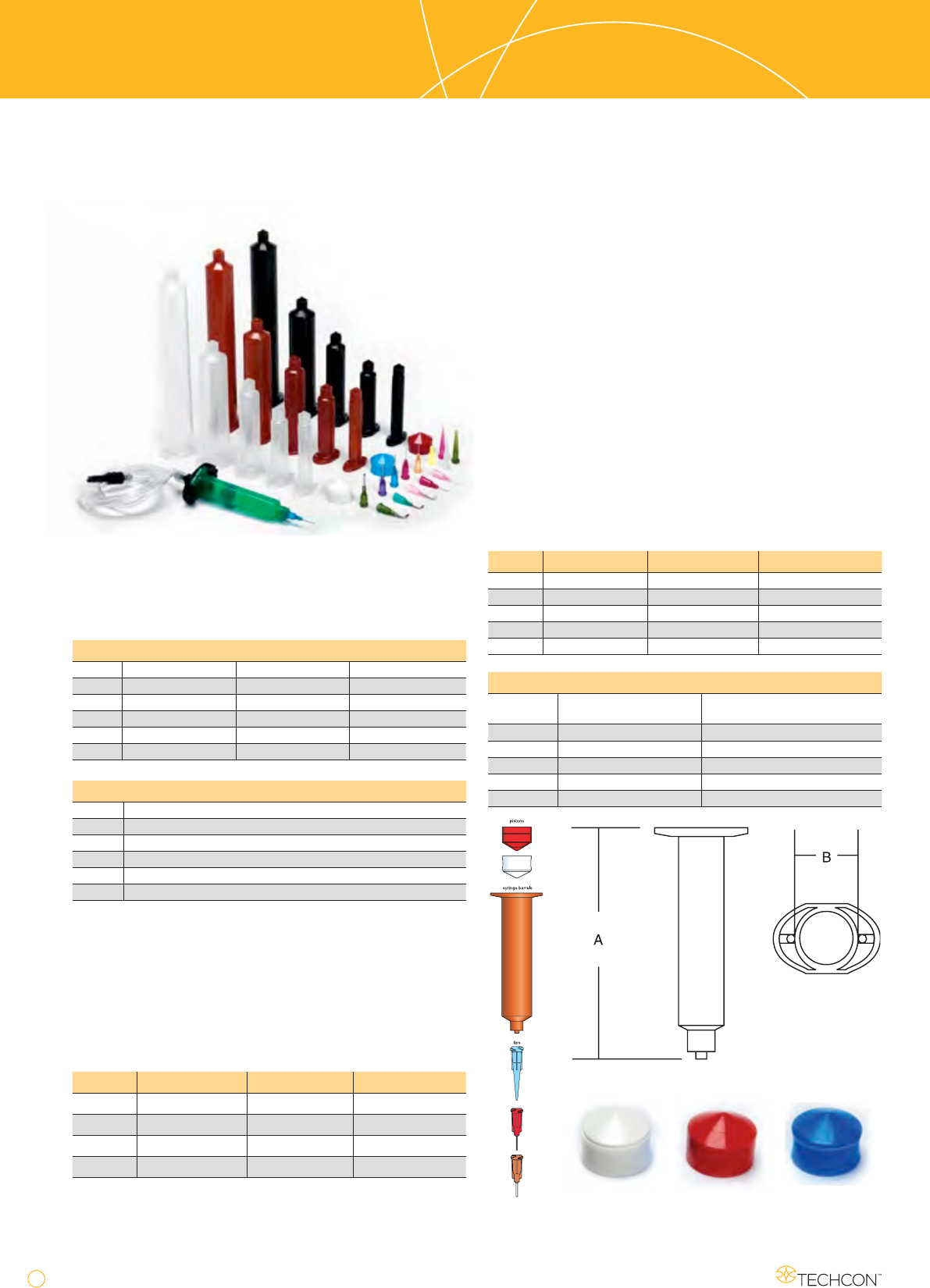

700 Serie
Dosierkomponenten
700er
Dosierkomponenten
Unsere Dosierkomponenten sind silikon–und chloridfrei her-
gestellt und entsprechen dem Industriestandard, so daß sie
universell einsetzbar sind. Die Spritzen und Nadeln der 700er
Serie garantieren ein auf Material, Dosiermenge und Dosierzeit
abgestimmtes, präzises, effektives und wiederholbares Druck-
Zeit-Dosieren. Die Zubehörkomponenten sind meist in 50er
Packs und auch in Großpackungen erhältlich.
700er Dosierspritzen
Durch eine hohe Fertigungsgenauigkeit des inneren Durch-
messers wird ein gleichbleibendes Auftragsvolumen des ge-
samten Spritzeninhalts erreicht. Die Spritzen bestehen aus
silikon- und chloridfreiem Polypropylen und sind in drei Farben
erhältlich. Transparent für gängige Anwendungen. Bernstein
für UV-Lichtschutz bis zu 520nm. Schwarz für kompletten UV-
Schutz.
Grösse
Transparent Bernstein Schwarz
3 cc 7030LL1N-1000 7030LL1D-1000 7030LL1B-1000
5 cc 7050LL1N-1000 7050LL1D-1000 7050LL1B-1000
10 cc 7100LL1N-1000 7100LL1D-1000 7100LL1B-1000
30 cc 7300LL1N-500 7300LL1D-500 7300LL1B-500
55 cc 7550LL1N-250 7550LL1D-250 7550LL1B-250
Grösse Wischkolben Glattwandig Leichtgängig
3 cc
7030009W-1000 7030006R-1000 7030007BL-1000
5 cc
7050009W-1000 7050006R-1000 7050007BL-1000
10 cc
7100009W-1000 7100006R-1000 7100007BL-1000
30-55 cc
7300009W-1000 7300006R-1000 7300007BL-1000
700er Systemkartuschensets
Folgende Spritzen sind mit den dazugehörigen Kolben bereits
zusammen verpackt erhältlich. Sie sind in Verpackungen, zu je
50 (PK) oder in Großpackungen zu erwerben.
700er Kolben für Druckluftbetrieb
Die Wischkolben (weiß) sind für nieder- bis mittelviskose Me-
dien geeignet und mit einer Doppeldichtlippe versehen. Die
glattwandigen Kolben (rot) sind für mittel- bis hochviskose
Medien geeignet. Die leichtgängigen Kolben (blau) sorgen für
gleichmäßig verteilten Druck. Alle drei Kolbenarten sind aus
Polyethylen gefertigt.
Spritzenensets mit weißen Wischkolben
Grösse Transparent Bernstein Schwarz
3 cc 7030LL1NW-1000 7030LL1DW-1000 7030LL1BW-1000
5 cc 7050LL1NW-1000 7050LL1DW-1000 7050LL1BW-1000
10 cc 7100LL1NW-1000 7100LL1DW-1000 7100LL1BW-1000
30 cc 7300LL1NW-500 7300LL1DW-500 7300LL1BW-500
55 cc 7550LL1NW-250 7550LL1DW-250 7550LL1BW-250
Spritzensetzs mit blauem leichtgängigem Kolben
Größe
Transparent
3 cc 7030LL1NBL-1000
5 cc 7050LL1NBL-1000
10 cc 7100LL1NBL-1000
30 cc 7300LL1NBL-500
55 cc 7550LL1NBL-250
700er Spritze, Abmessungen
Grösse
Gesamtlänge A
inches/mm
Außendurchmesser B
inches/mm
3 cc 2.96/75.18 0.46/11.56
5 cc 2.83/71.9 0.59/14.99
10 cc 3.58/90.9 0.72/18.29
30 cc 4.66/118.36 0.99/25.15
55 cc 6.91/175.51 1.01/25.65
www.techcon.com
www.techcon.com www.techcon.com
5

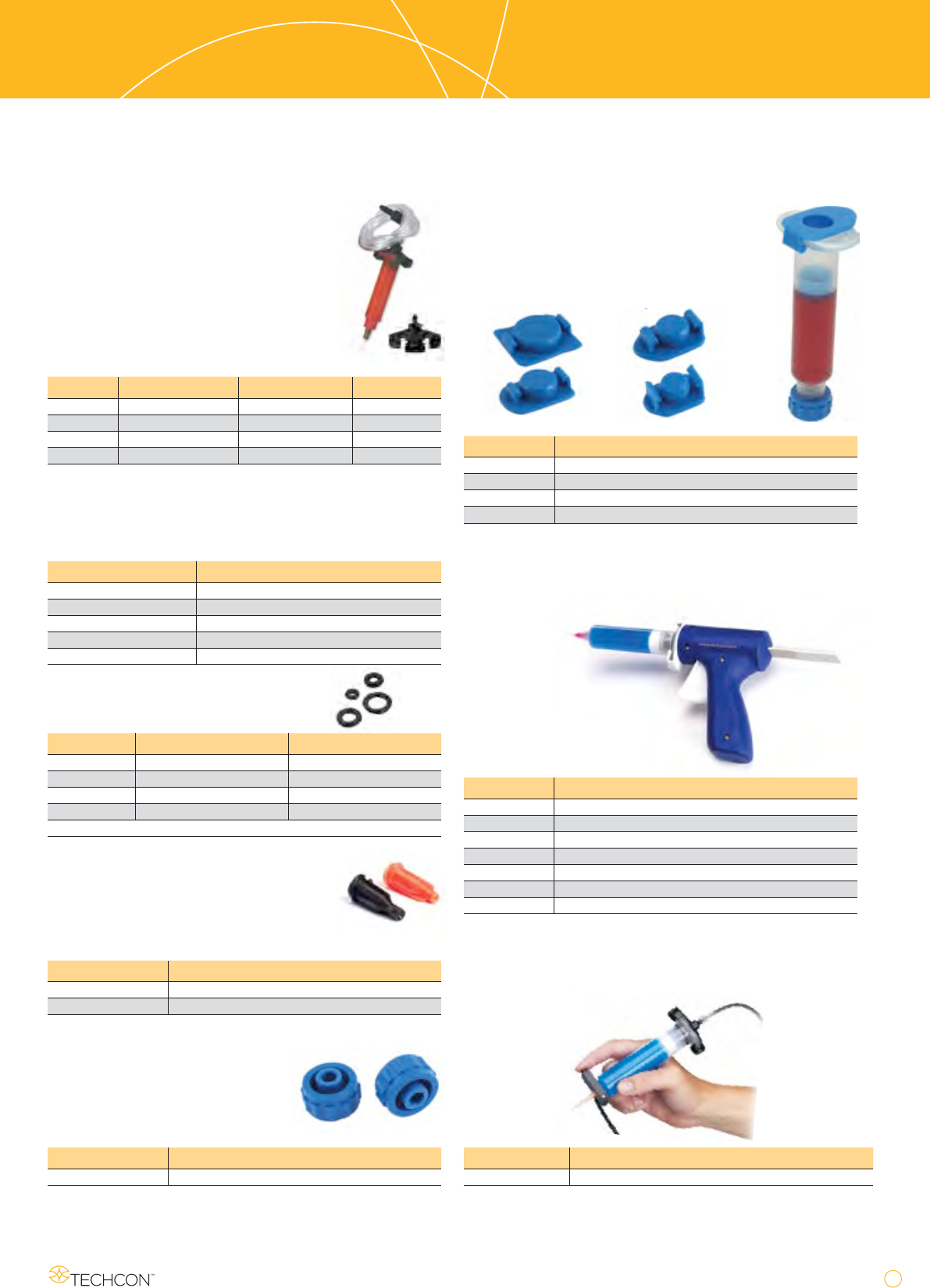

700er Spritzenadapter-Set
Bildet das Verbindungsglied zwischen
Dosiergerät und Spritze. Es stellt eine sich-
ere Verbindung zum reibungslosen Dosieren
her und ist wahlweise mit einem 0,9 bzw.
1,8m langen Luftschlauch erhältlich. Das Sys-
tem besteht aus einem Spritzenadapter mit
angepasstem Viton-Dichtungsring, Schlauch
und einer Schnellverschlusskupplung. Die Sys-
temkomponenten sind auch einzeln erhältlich.
In-Line Materiallter
Der Filter wird am Kartuschenadapter angebracht, um einem
Rückfluss des Dosiermediums von der Spritze zurück
zum Dosiergerät vorzubeugen..
Ersatz- O-Ringe für Kartuschenadapter
Erhältlich zu 10 Stück pro Packung.
700er Nadelverschlusskappen
Zum nadelseitigen Verschliessen der Spritzen
zwischen den Anwendungen und zur Lager-
haltung entwickelt. Sie bestehen aus Poly-
ethylen und sind in Verpackungen zu jeweils
50 oder 1000 Stück erhältlich.
Stand up Verschlusskappen
Erlauben das Verschliessen der Sprit-
ze und ermöglichen das sichere Auf-
stellen der Spritze. Aus Polypropy-
len gefertigt. In 50 oder 1000 Stück
Packungen erhältlich.
700er Endkappen
Zum sicheren Verschliessen der Spritzen. Ein Aus-
laufen bzw. Austrocknen des Dosiermediums wird
verhindert und ein zusätzlicher Schutz vor Einflüs-
sen und Schmutz wird geboten. In Verpackungen
zu 50 oder 1000 Stück erhältlich.
TS700 Serie Manuelle Dosierpistole
Es handelt sich um eine leichte Spritzenpistole, die hervor-
ragendes Dosieren von mittel- bis hochviskosen Medien erlaubt.
Leichte Handhabung, vermeidet Tropfen und Verschmutzung.
Fingerschalter
Kommt zum Einsatz, wenn die Steuerung per Hand dem
Fusspedal vorgezogen wird. Sehr leichte Bedienung per Finger.
700 Serie
Dosierkomponenten
Grösse Manuelle Dosierpistole
10 cc TS710SG
30 cc TS730SG
55 cc TS755SG
Grösse Ersatzstößel
10 cc 71000ROD
30 cc 73000ROD
55 cc 75500ROD-C
Grösse Kartuschenverschluss
3 cc 703000CB-1000
5 cc 705000CB-1000
10 cc 710000CB-1000
30/55 cc 730000CB-1000
Grösse 3’ (0.9m) 6’ (1.8m)
o.Schl.
3 cc 70303RHB 70306RHB 70300RHR
5 cc 70503RHB 70506RHB 70500RHR
10 cc 71003RHB 71006RHB 71000RHR
30/55 cc 73003RHB 73006RHB 73000RHR
Artikelnummer Beschreibung
7015LL-1000 Doppelhelix-Luer-Lock, orange
TE7015LB-1000 Doppelhelix-Luer-Lock, schwarz
Part No. Description
7015STC-1000 Stand up Kappe, blau
Artikelnummer Beschreibung
DX9010 Fingerschalter für TS Dosiergeräte
Artikelnummer Beschreibung
881-000-000 In-line Materiallter Kit
TSD800-11 In-line Materiallter einzeln
Mantelwerkstoff Polypropylen
Filtermedium 0.2um PTFE
Arbeitssdruck 75 psi max.
Grösse EPR O-ring Viton O-ring
3 cc P3015EPK P3019VPK
5 cc P3016EPK P3020VPK
10 cc P3017EPK P3021VPK
30/55 cc P3018EPK P3022VPK
Die Kartuschenadapter werden mit installiertem Viton O-Ring geliefert.
