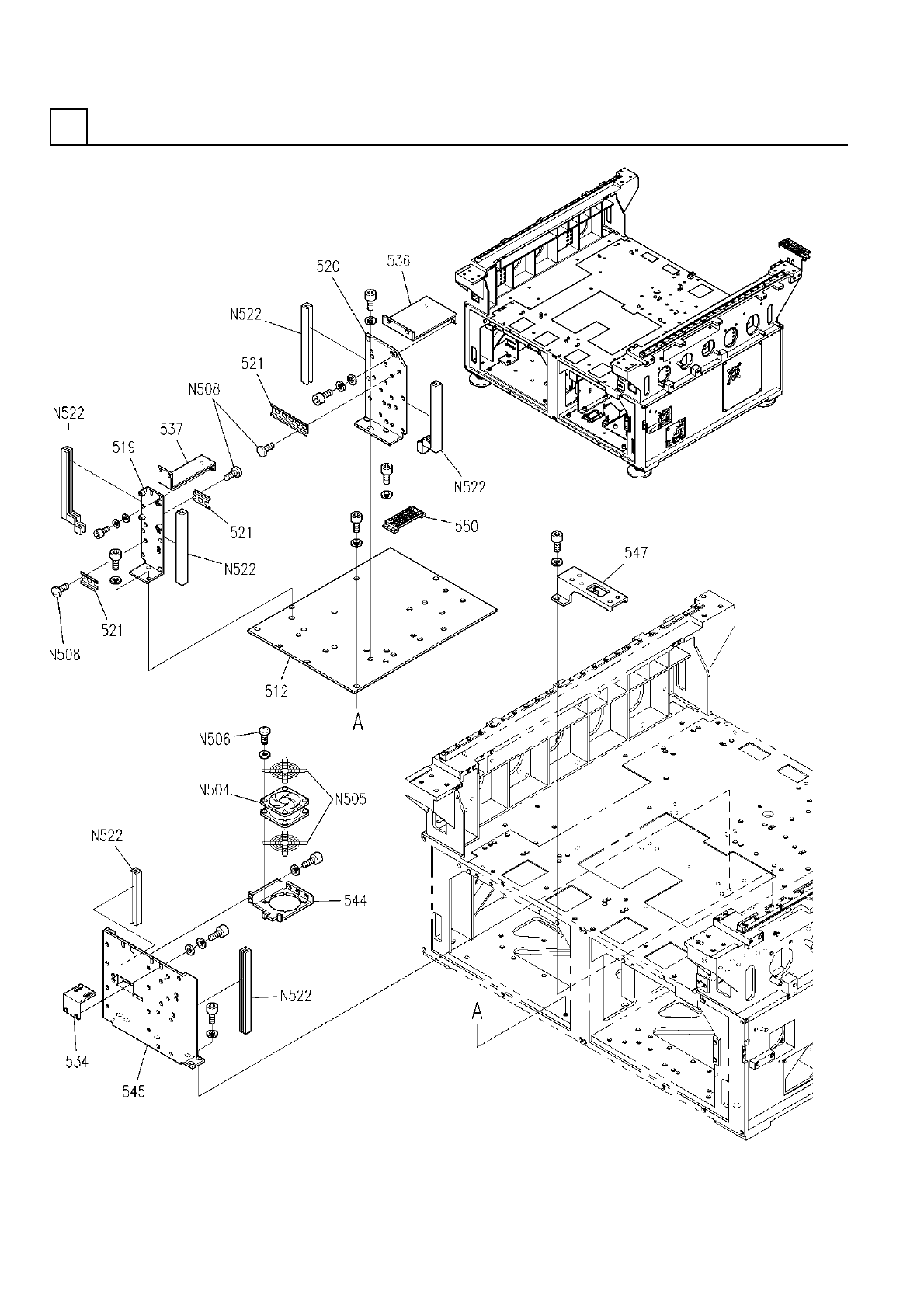

本体部(3)
MAIN BODY SECT.(3)
1
F10862-11-500-AJ_05-3
M5
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
1
本体部(3)
MAIN BODY SECT.(3)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 名 品　 番 個数 備 考
R
1
R
2
1512 N210044534AA
PLATE(LEFT) ﾌﾟﾚｰﾄ(LEFT)
1
519 N210043243AA
BRACKET ﾌﾞﾗｹｯﾄ
1
520 1086201520
BRACKET ﾌﾞﾗｹｯﾄ
1521 108620152101
RAIL ﾚｰﾙ
1534 1086201056
BRACKET ﾌﾞﾗｹｯﾄ
1
536 1086201050
BRACKET ﾌﾞﾗｹｯﾄ
1
537 1086201051
BRACKET ﾌﾞﾗｹｯﾄ
1544 1086201544
BRACKET ﾌﾞﾗｹｯﾄ
1545 108620154501
BRACKET ﾌﾞﾗｹｯﾄ
1
547 1086201547
BRACKET ﾌﾞﾗｹｯﾄ
1550 N210008477AA
TERMINAL ﾀｰﾐﾅﾙ
4715KL-05W-B20-P00
1
N504
N2384715-093
FAN WITH MOTOR ﾌｧﾝﾓｰﾀ
PG-47-02(8130)
2
N505
N238PG47-091
COVER(FAN) ｶﾊﾞｰ(ﾌｧﾝ)
M4X50-4.8 A2J (Trivale
2
N506
N510018274AA
TRUSS HEAD SCREW ﾄﾗｽｺﾈｼﾞ
M4X5-4.8 A2J (Trivalen
11
N508
N510018277AA
TRUSS HEAD SCREW ﾄﾗｽｺﾈｼﾞ
CE-032
1
N522
KXF0DUCAA00
TRIM ﾄﾘﾑ
M6
F10862-11-500-AJ_05-3

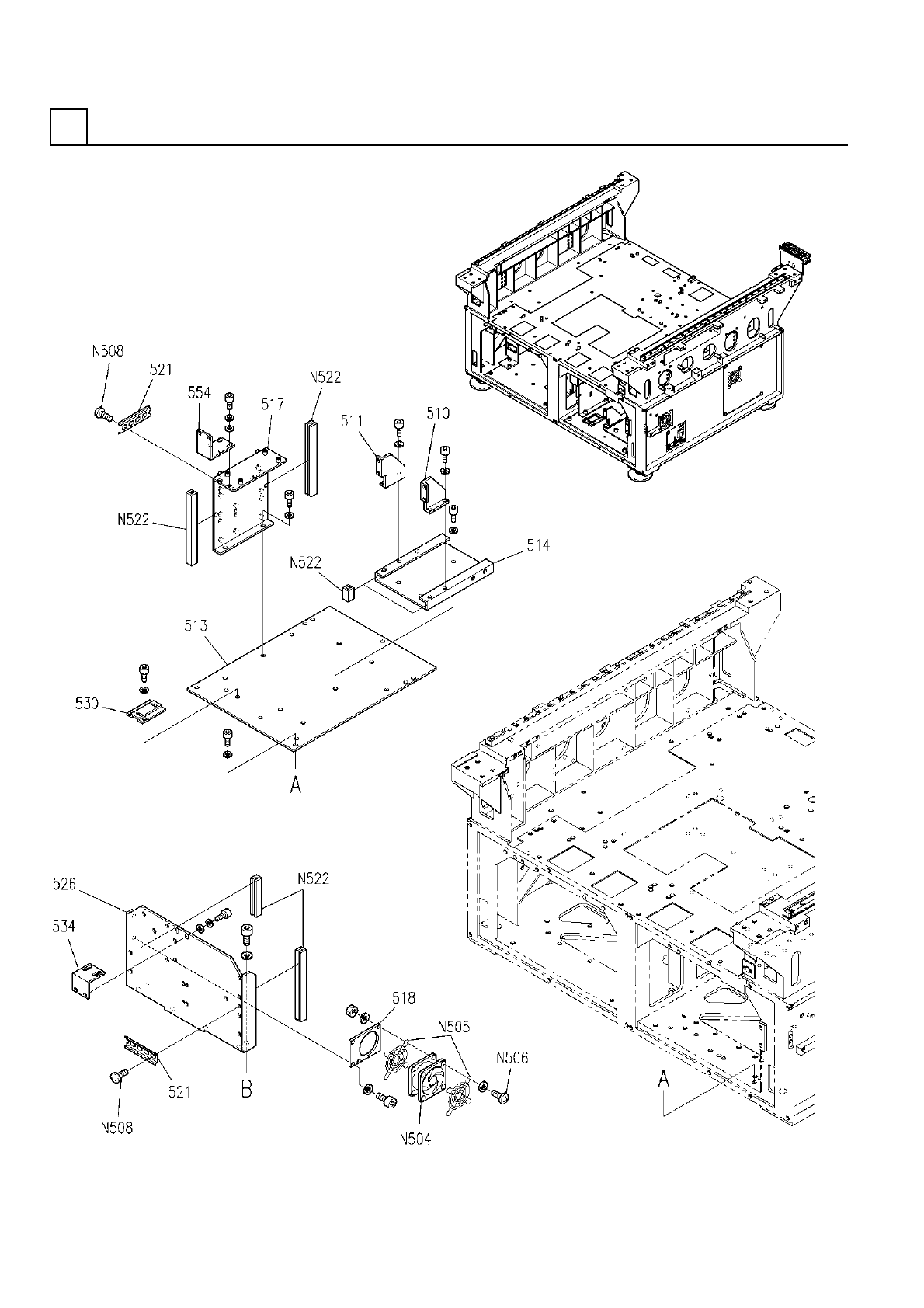

本体部(4)
MAIN BODY SECT.(4)
1
F10862-11-500-AJ_05-4
M7
