PART NAME REMARKS Q'TY 23 ﾉｽ ﾞﾙ 部( 専用部) NOZZLE SECT .(EXCLUSI VE SECT.) ｲﾗｽﾄ No. REF No. PART No. 部 品 名 品 番 個数 備 考 R 1 R 2 NON SUPPLY 1 1081718440 NOZZLE UNIT ﾉｽﾞﾙﾕﾆｯﾄ 1 441 1045989478 SPRING ﾊﾞﾈ 1 442 1045908445 ST…
ﾉｽﾞﾙ部(専用部)
NOZZLE SECT.(EXCLUSIVE SECT.)
23
F10817-18-440-AA
M225
PART NAME
REMARKS
Q'TY
23
ﾉｽﾞﾙ部(専用部)
NOZZLE SECT.(EXCLUSIVE SECT.)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 名 品 番 個数 備 考
R
1
R
2
NON SUPPLY
1 1081718440

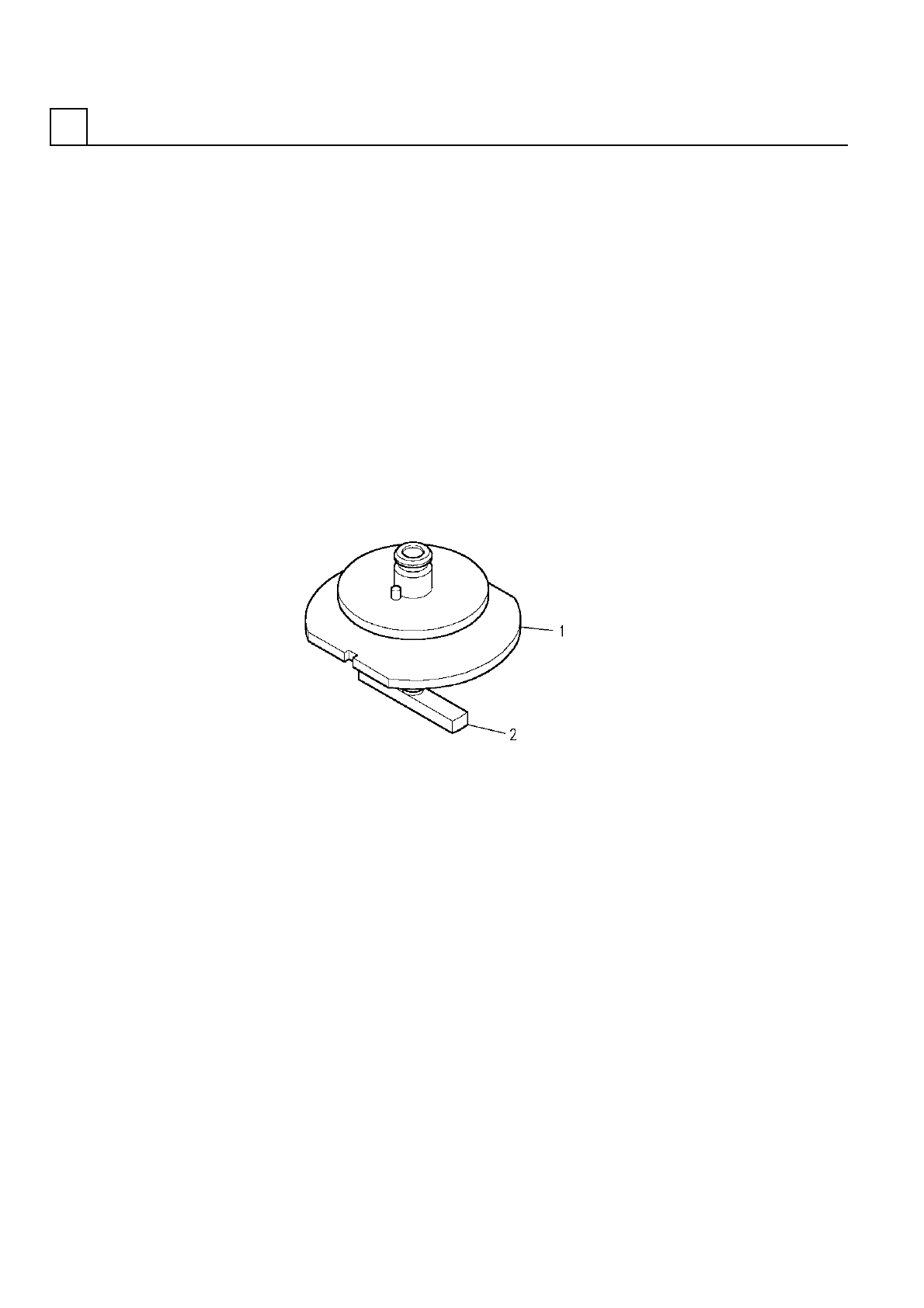

NOZZLE UNIT ﾉｽﾞﾙﾕﾆｯﾄ
1

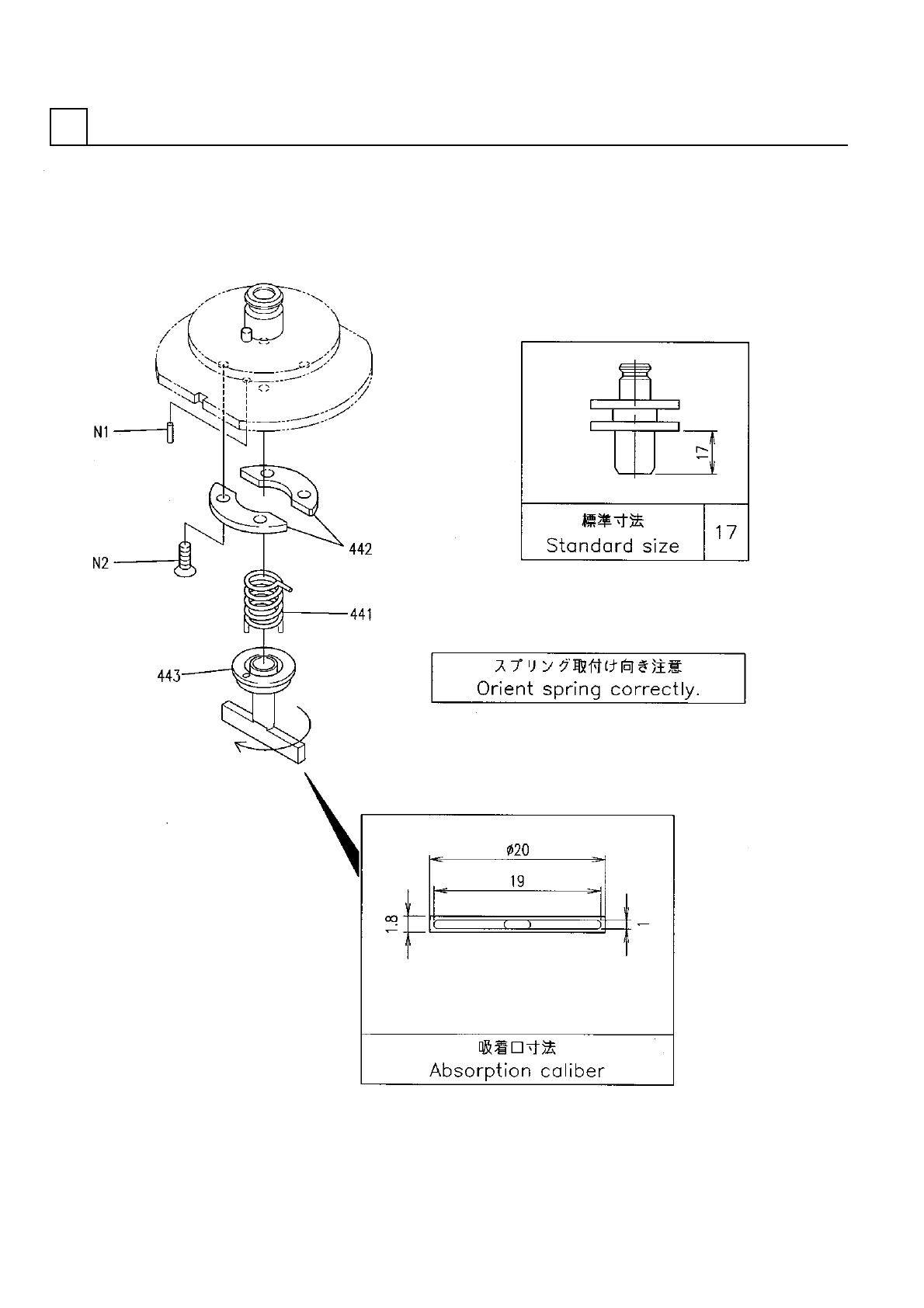

441 1045989478
SPRING ﾊﾞﾈ
1
442 1045908445
STOPPER ｽﾄｯﾊﾟ
1443 1047018448
CHIP(CN-R2) ﾁｯﾌﾟ(CN-R2)
1X4,m6A,STEEL
1N 1 XPJ1A4FW
PARALLEL PIN ﾍｲｺｳﾋﾟﾝ
M2X5,+,STEEL,T.T.C
4
N 2 XSS2+5FT
FLUSH HEAD SCREW ｻﾗｺﾈｼﾞ
M226
F10817-18-440-AA
CNTﾉｽﾞﾙ部(CN-R3)
CNT NOZZLE SECT.(CN-R3)
23
F10817-GH-819-AF
M227
