搬送高さ(H=940) DRIVE AMOUN T(H=940) 29 F10452-68-250-AB_0 1 M323
PART NAME
REMARKS
Q'TY
28
一括交換ｶｰﾄ部(高さ対応部)
BATCH EXCHANGE CART SECT.(HEIGHT TYPE SECT.)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 名 品 番 個数 備 考
R
1
R
2
1 1086217900
HEIGHT TYPE UNIT ﾀｶｻﾀｲｵｳﾕﾆｯﾄ
2
901 1086217901
BLOCK ﾌﾞﾛｯｸ
2
903 1086217903
BLOCK ﾌﾞﾛｯｸ
M5X50-10.9 A2J (Trival
8
N901
N510017409AA
HEX. SOCKET HEAD CAP BOLT ﾛｯｶｸｱﾅﾂｷﾎﾞﾙﾄ
M6X50-10.9 A2J (Trival
8
N902
N510017446AA
HEX. SOCKET HEAD CAP BOLT ﾛｯｶｸｱﾅﾂｷﾎﾞﾙﾄ
M322
F10862-17-900-AA
搬送高さ(H=940)
DRIVE AMOUNT(H=940)
29
F10452-68-250-AB_01
M323
PART NAME
REMARKS
Q'TY

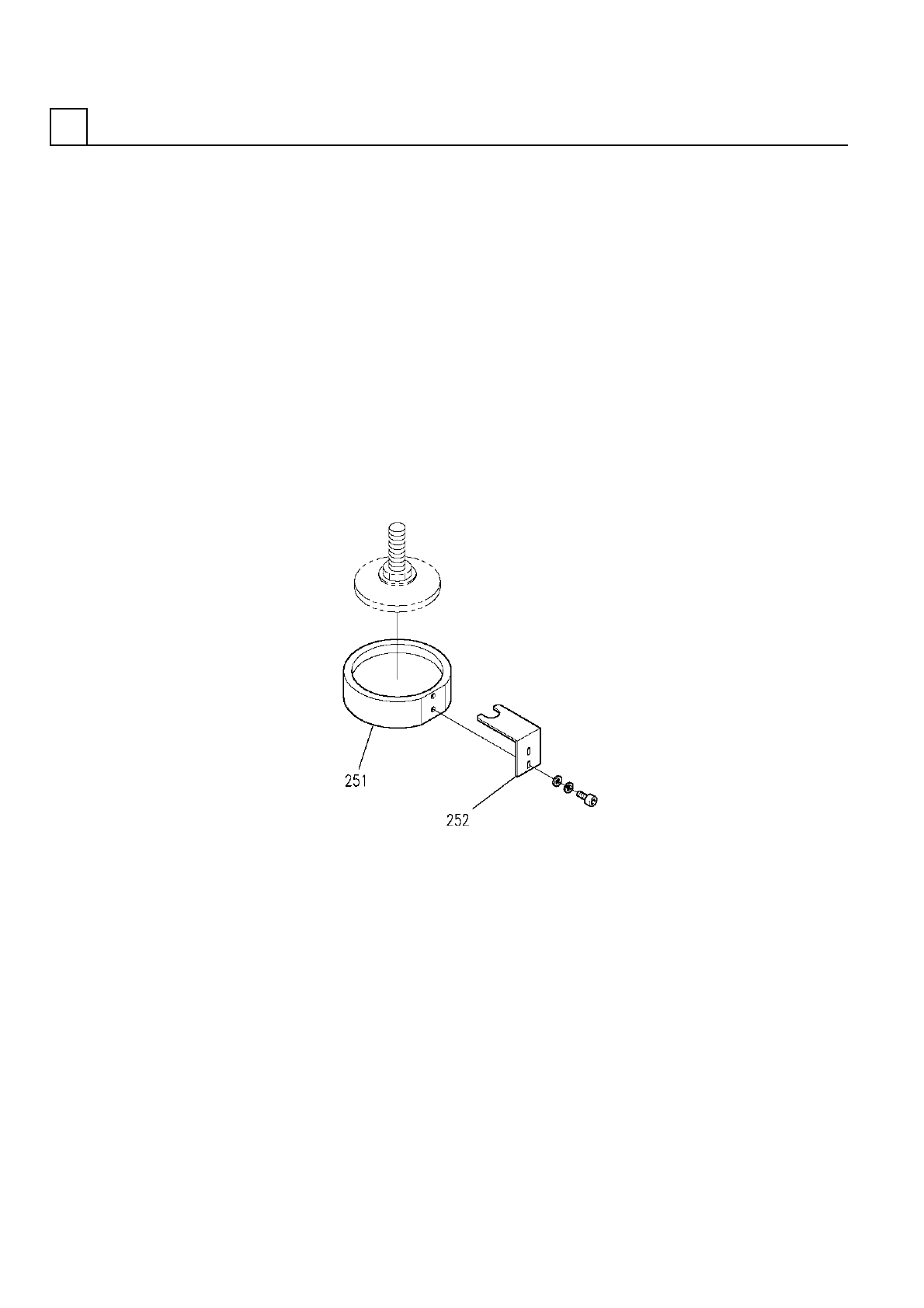

29
搬送高さ(H=940)
DRIVE AMOUNT(H=940)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 名 品 番 個数 備 考
R
1
R
2
1 1045268250
SMEMA UNIT SMEMA ﾕﾆｯﾄ
1
251 N210044882AA
SPACER ｽﾍﾟｰｻ
1
252 N210032390AA
BRACKET ﾌﾞﾗｹｯﾄ
M324
F10452-68-250-AB_01
