PART NAME REMARKS Q'TY 4 Y軸部( 配線配管部) Y-AXIS SECT .(WIRING & PIPING SECT.) ｲﾗｽﾄ No. REF No. PART No. 部 品 名 品 番 個数 備 考 R 1 R 2 1 1086214600 WIRING & PIP ING UNIT ﾊｲｾﾝ･ﾊｲｶﾝﾕﾆｯﾄ 1 604 1086214604 SHEET ｼｰﾄ 2 606 …

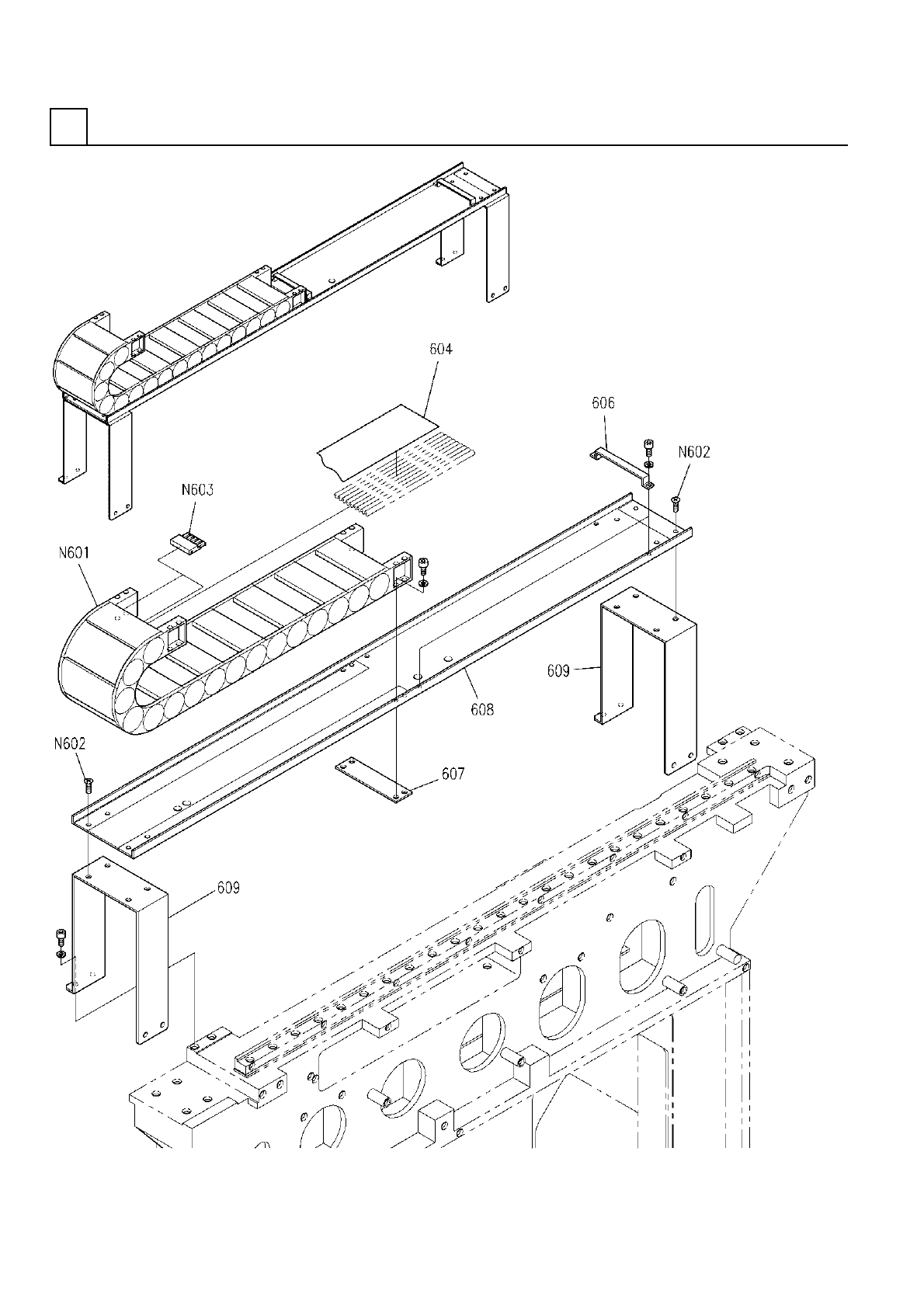

Y軸部(配線配管部)
Y-AXIS SECT.(WIRING & PIPING SECT.)
4
F10862-14-600-AC
M39
PART NAME
REMARKS
Q'TY
4
Y軸部(配線配管部)
Y-AXIS SECT.(WIRING & PIPING SECT.)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 名 品 番 個数 備 考
R
1
R
2
1 1086214600
WIRING & PIPING UNIT ﾊｲｾﾝ･ﾊｲｶﾝﾕﾆｯﾄ
1
604 1086214604
SHEET ｼｰﾄ
2
606 108620430502
BRACKET ﾌﾞﾗｹｯﾄ
1607 108620440701
PLATE ﾌﾟﾚｰﾄ
1608 108621460801
GUIDE ｶﾞｲﾄﾞ
2
609 108620440502
STAND ｽﾀﾝﾄﾞ
280.12.075HF-15-2900.1
1
N601
N986280.-T91
FLEXIBLE DUCT ﾌﾚｷｼﾌﾞﾙﾀﾞｸﾄ
M5X10,+,STEEL,Z.C.T
8
N602
XSS5+10FY
FLUSH HEAD SCREW ｻﾗｺﾈｼﾞ
3050.ZC
2
N603
N9863050.ZC
CLAMP ｸﾗﾝﾌﾟ
M40
F10862-14-600-AC
ﾌﾟﾘﾝﾄ基板搬送部(固定側)
P. C. B. TRANSFER SECT.(FIXED SIDE)
5
F10862-15-000-AG_02-1
M41
