3.5.4.7 MultiStar täisrotatsiooniga segarežiimis
MultiStar töötleb selles režiimis väikeseid kuni keskmise suurusega komponente.
3
Jn 3.5 - 7 MultiStar - segarežiim
K_BE Väike komponent (vt tabel 3.5 - 1 lk 115)
M_BE_1 Keskmise suurusega komponent, tüüp 1 (vt tabel 3.5 - 1
lk 115)
M_BE_2 Keskmise suurusega komponent, tüüp 2 (vt tabel 3.5 - 1
lk 115)
Tüüp 30 Komponendikaamera, tüüp 30
Tüüp 33 Statsionaarne komponendikaamera, tüüp 33
1 ... 8 Võetud komponentide järjekord
1 ... 12 Võetud komponentide järjekord
3
CPP-tööpea naabruses asuvad segmendid ei saa tüüp M_BE_2 komponente haarata, kui kesk-
mise suurusega komponendi tüüp 2 (M_BE_2) diagonaal on pikem kui 39,8 mm.
Tüüp 30 Tüüp 30
Tüüp 33 Tüüp 33
K_BE
M_BE_2
M_BE_1
K_BE
Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 3.5 Ladumispea
119
3.5.4.8 MultiStar piiratud rotatsiooniga laiendatud Pick&Place-režiimis
Selles režiimis on MultiStar võimeline laduma kogu komponendisortimenti alates 03015 kuni
50 x 40 mm. Suured komponendid haaratakse viimastena, tsentreeritakse optiliselt ja paigalda-
takse esimeste komponentidena.
3
Jn 3.5 - 8 MultiStar - segarežiim
K_BE Väike komponent (vt tabel 3.5 - 1 lk 115)
M_BE_2 Keskmise suurusega komponent, tüüp 2 (vt tabel 3.5 - 1
lk 115)
G_BE Suur komponent (vt tabel 3.5 - 1
lk 115)
Tüüp 30 Komponendikaamera, tüüp 30
Tüüp 33 Statsionaarne komponendikaamera, tüüp 33
1 ... 8 Võetud komponentide järjekord
3
CPP-tööpea naabruses asuvad segmendid ei saa tüüp M_BE_2 ja G_BE komponente haarata,
kui nende komponentide diagonaalid on pikemad kui 39,8 mm.
Tüüp 30
K_BE
G_BE
Tüüp 33
M_BE_2
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2
3.5 Ladumispea Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
120

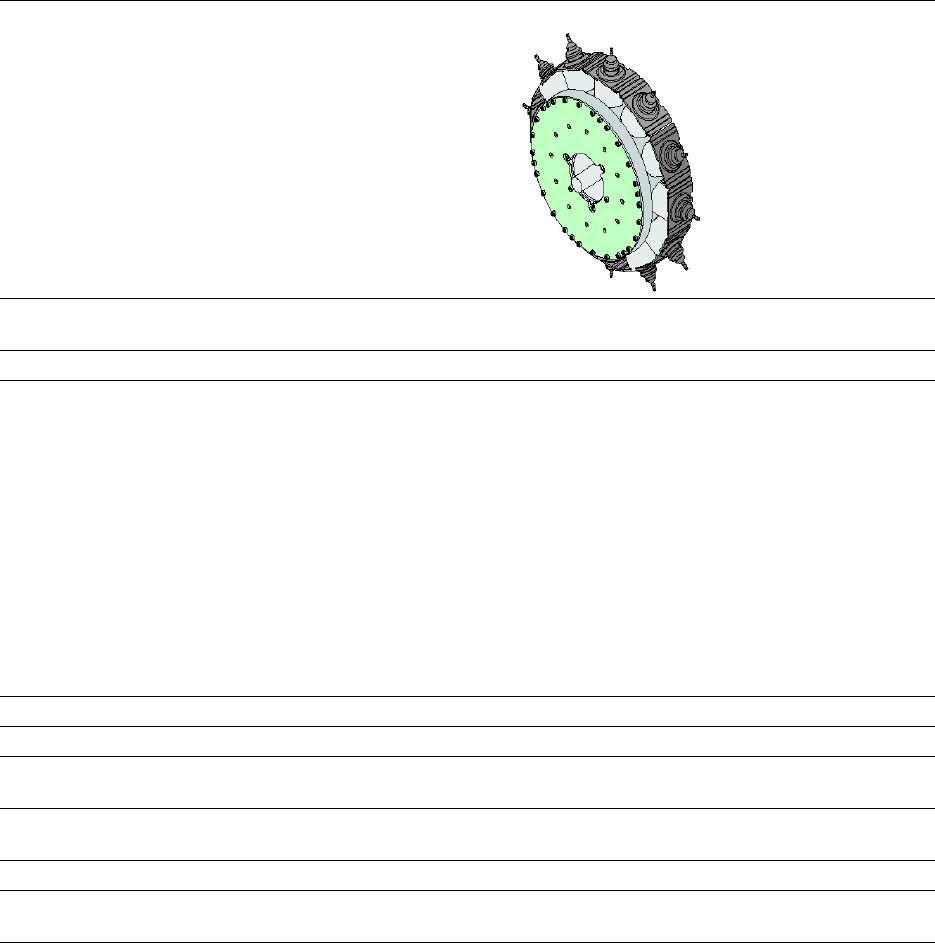

3.5.4.9 Tehnilised andmed SIPLACE MultiStar (CPP)
3
SIPLACE MultiStar (CPP)
komponendikaameraga, tüüp 30 Komponendikaameraga, tüüp 33
(liikumatu kaamera)
Komponendisortiment
*a
01005 mm kuni 27 mm x 27 mm 0402 kuni 50 mm x 40 mm
*b
Komponentide omadused
Max kõrgus
*c
Max kõrgus
*d
Min viigusamm
Min viigulaius
Min viigulaba samm
Min viigulaba läbimõõt
Min mõõtmed
Max mõõtmed
Max kaal
6,0 mm
8,5 mm
0,3 mm
0,15 mm
0,25 mm
*e
0,35 mm
*f
0,14 mm
e
0,20 mm
f
0,4mm x 0,2mm
27 mm x 27 mm
4 g
11,5 mm
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0 mm x 0,5 mm
50 mm x 40 mm
b
8 g
Programmeeritav paigaldusjõud 1,0 - 10 N 1,0 - 10 N
Imiotsakute tüübid 20xx, 28xx 20xx, 28xx
X/Y-suunaline täpsus
*g
± 41 µm/3σ
± 55 µm/4σ
± 34 µm/3σ
± 45 µm/4σ
Nurktäpsus ± 0,4° / 3σ
*h
, ± 0,5° / 3σ
*i
± 0,5° / 4σ
h
, ± 0,7° / 4σ
i
± 0,2° / 3σ
± 0,3° / 4σ
Valgustustase 5 6
Valgustustaseme võimalikud sea-
ded
256
5
256
6
*)a Palun pidage silmas, et laotamisvõimelist komponendisortimenti mõjutavad ka plokkide geomeetrilised andmed, klien-
dispetsiifilised standardid, komponentide ladumistolerantsid ja komponendi tolerantsid.
*)b Mitme mõõtmise korral on võimalik diagonaal 69 mm (nt 64 mm x 10 mm).
*)c CPP-tööpea: madalas paigalduspositsioonis (statsionaarne komponendikaamera pole võimalik).
*)d CPP-tööpea: kõrges paigalduspositsioonis
*)e komponentidele < 18 x 18 mm
*)f Komponentidele ≥ 18x18 mm
*)g SIPLACE jõudlustesti väärtus mõõdetakse masina vastuvõtutestide käigus. See vastab tingimustele, mis on määratud
kindlaks SIPLACE teenindus- ja tarnetingimustes.
*)h Komponendi mõõtmed 6 x 6 mm ja 27 x 27 mm vahel.
*)i Komponendi mõõtmed väiksemad kui 6 x 6 mm.
