00196971-04-BA-SX12-V2-ET - 第151页
Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed Alates tarkvaraversioonist SC 706.1 SP1 Ver sioon 10/2014 3.9 X-sö öturi moodu lid SIPLACE SX1/SX2 jaoks 151 3.9.2.4 SIPLACE Smart Feeder 8 mm X 3 Jn 3.9 - 6 SI…
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2
3.9 X-sööturi moodulid SIPLACE SX1/SX2 jaoks Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
150
3.9.2.3 Lindi sööturmoodul SIPLACE Smart Feeder 2x8 mm X
3

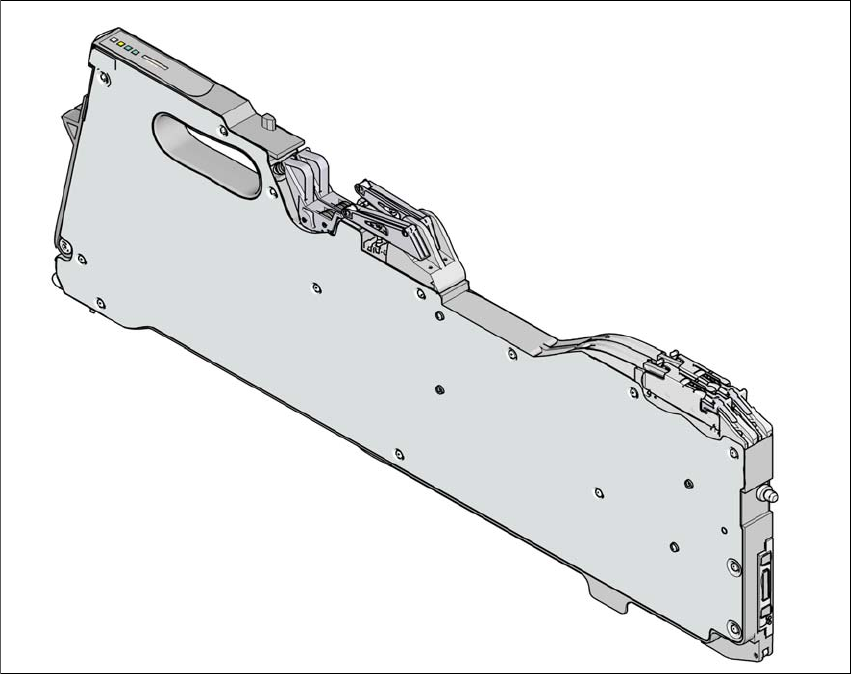

Jn 3.9 - 5 Lindi sööturmoodul Smart Feeder 2x8 mm X
3
Lindi sööturmoodul Smart Feeder 2x8 mm X Toote nr 00141269-xx
Lindi sööturmoodul Smart Feeder 2x8 mm X, põimi-
misanduriga
Toote nr 00141289-xx
Laius 22,6 mm
Sööturmooduli poolt täidetavate kohtade arv 2
Konveieri sammupikkus 1 mm / 2 mm / 4 mm / 8 mm
Üksiku lindi vahetusaeg < 45 s
Masinas oleva sööturmooduli
vahetusaeg
≤ 8 s
Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 3.9 X-sööturi moodulid SIPLACE SX1/SX2 jaoks
151
3.9.2.4 SIPLACE Smart Feeder 8 mm X
3

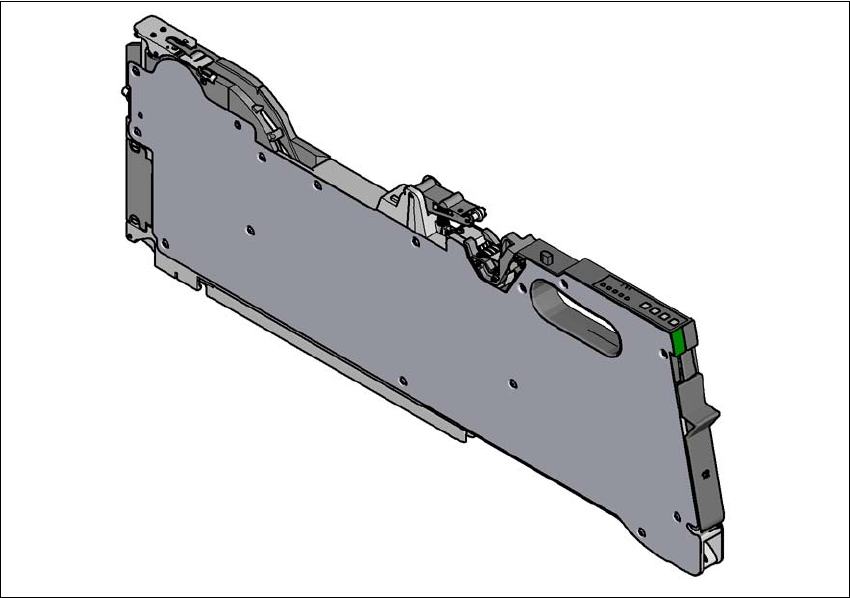

Jn 3.9 - 6 SIPLACE Smart Feeder 8 mm X
3
SIPLACE Smart Feeder 8 mm X Toote nr 00141370-xx
SIPLACE Smart Feeder 8 mm X koos põimimisandu-
riga
Toote nr 00141390-xx
Laius 10.8 mm
Sööturmooduli poolt täidetavate kohtade arv 1
Konveieri sammupikkus 1 mm / 2 mm / 4 mm / 8 mm
Komponendilindi vahetusaeg < 45 s
Masinas oleva sööturmooduli
vahetusaeg
≤ 8 s
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2
3.9 X-sööturi moodulid SIPLACE SX1/SX2 jaoks Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
152
3.9.2.5 Lindisööturi moodul SIPLACE Smart Feeder 12 mm X
3
Jn 3.9 - 7 Lindisööturi moodul SIPLACE Smart Feeder 12 mm X
3
3
Lindi sööturmoodul Smart Feeder 12 mm X Toote nr 00141371-xx
Lindi sööturmoodul Smart Feeder 12 mm X, põimi-
misanduriga
Toote nr 00141391-xx
Laius 22,6 mm
Sööturmooduli poolt täidetavate kohtade arv 2
Konveieri sammupikkus 4 mm kuni 16 mm inkremendiga 4 mm
Komponendilindi vahetusaeg < 45 s
Masinas oleva sööturmooduli
vahetusaeg
≤ 8 s
