Komponendikärude puhul on tegemist iseseisvate moodulitega, mida saab välises seadistuspiir-
konnas sööturmoodulitega varustada. See tähendab, et tootmisprotsess tuleb katkestada het-
keks, mille pikkuse määrab ära komponendikäru vahetamiseks kuluv aeg.
3

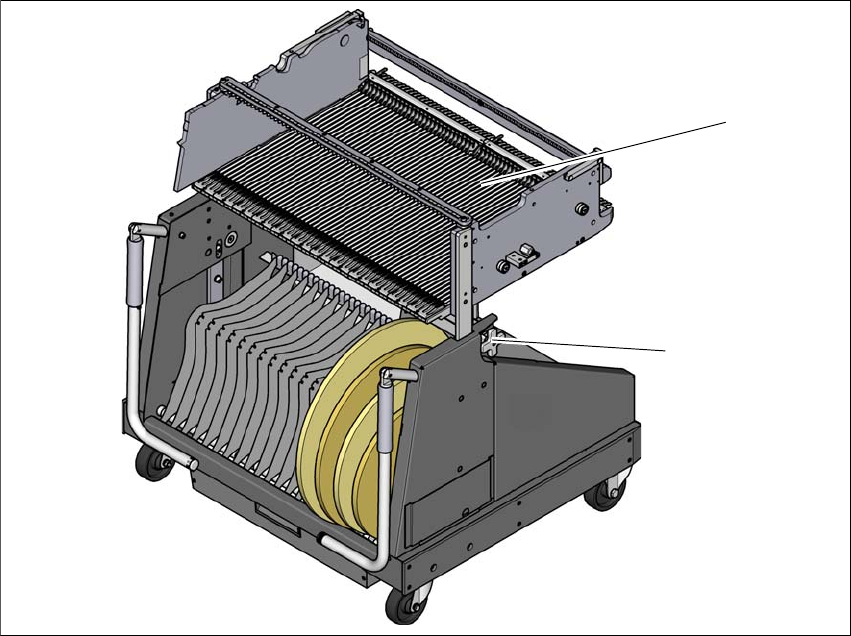

Jn 3.10 - 2 Komponendikäru, SIPLACE SX1/SX2
(1) 60-rajaline komponendilaud
(2) Kõrguseseadistus täppisjusteerimiseks masinakõrguse peale
3.10.1 Ülesehitus
Komponendikäru koosneb peamiselt veermikust, komponendilauast sööturmoodulite vastuvõtmi-
seks, lindipoolikarbist ja lindijäätmekarbist. Saadaval on kaks erinevat komponendikäru. Üks kom-
ponendikäru 60-rajalise komponendilauaga ja üks komponendikäru 30-rajalise
komponendilauaga. 30-rajaline komponendikäru tuleb paigutada WPC5/WPC6 kõrvale.
(2)
(1)
Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 3.10 Komponendikäru SIPLACE SX1/SX2 jaoks
173
3

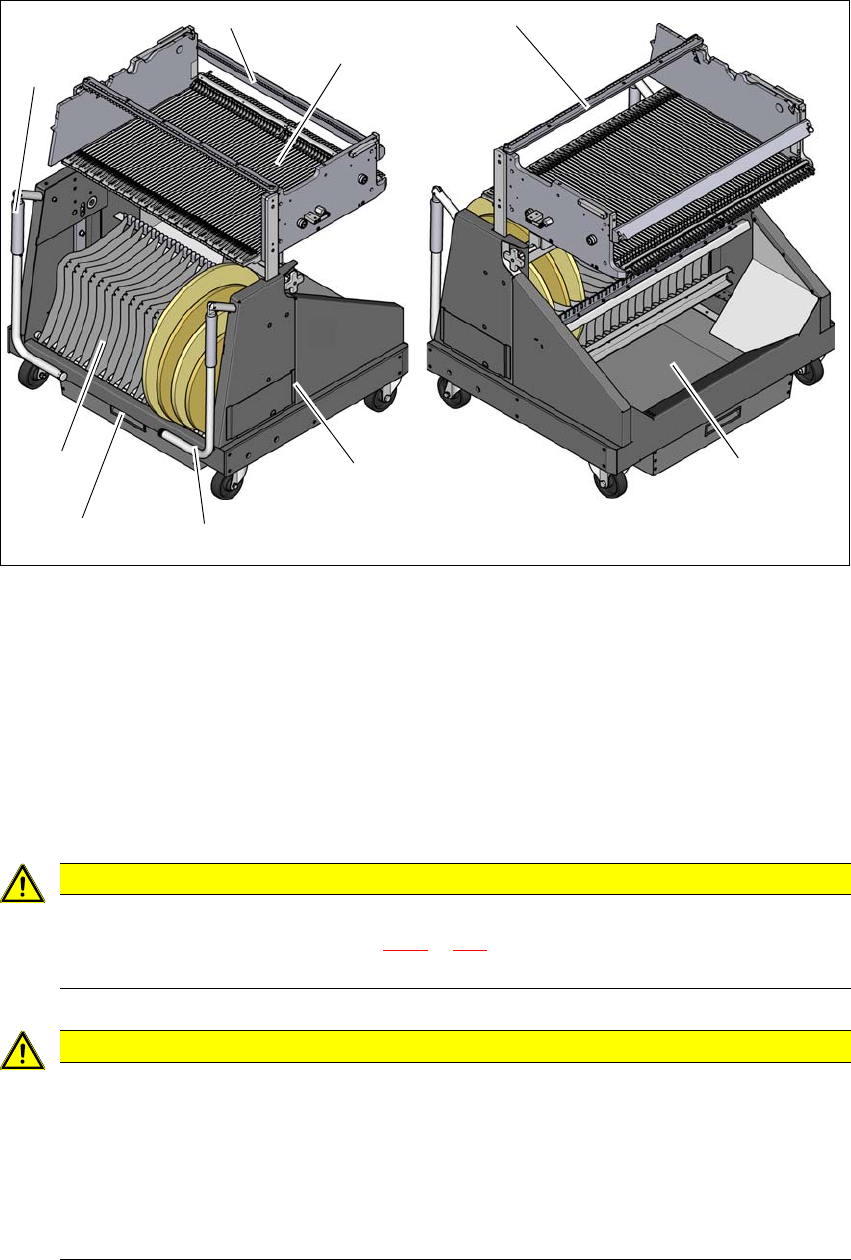

Jn 3.10 - 3 Komponendikäru, 60 rajaga SIPLACE SX1/SX2, eest- ja tagantvaade
(1) Veermik
(2) Komponendilaud
(3) Lindikarp
(4) Lindijäätmekarp
(5) Käepide
(6) Käekaitse
3
3
ETTEVAATUST!
Järige ohutusjuhiseid.
Järgige ohutusjuhiseid jaotises 5.8.2 lk 251, kui lindijäätmekarbi komponendikärust
välja tõmbate.
ETTEVAATUST!
Käepidemete murdumisoht.
Komponendikäru transpordi ajal käepidemete murdumisoht.
Komponendikäru ei tohi transpordi ajal käepidemetest tõsta.
Käepidemeid tohib kasutada üksnes komponendikäru lükkamiseks.
Kasutage komponendikäru transportimiseks või kaubaaluselt ülestõstmiseks
kahveltõstukit.
(1)
(2)
(5)
(4)
(3)
(5)
(4)
(6)
(6)
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2
3.10 Komponendikäru SIPLACE SX1/SX2 jaoks Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
174
3.10.2 Kirjeldus
Lindipoolikarp võtab standardversioonis vastu lindipoole kuni suuruseni 17" (432 mm).
Lindikarbi ja komponendikäru vahel paiknevad vasakul ning paremal varustusnimekirjade hoidmi-
seks kaks 5 mm laia pilu.
Veermiku alaküljel asub väljatõmmatav lindijäätmekarp. Äralõigatud lindijäätmed liiguvad mööda
kaldrenni lindijäätmekarpi, mida tuleb täitumisel tühjendada.
Käepidemeid on võimalik üles või alla pöörata.
3
3
JUHIS
Masina käitamiseks peavad kõik
komponendikärud olema sellega dokitud.
Täitke vabad kohad sööturmooduli mulaažidega nagu kirjeldatud
jaotises 2.7.5.1
lk 77.
Komponendikäru mõõtmed
Komponendikäru, 60-rajaline (pikkus x laius)
Komponendikäru, 30-rajaline (pikkus x laius)
760 x 864 mm
760 x 471 mm
Kõrgus ülespööratud käepidemetega
900 mm (trükkplaadikonveieri kõrgus:
930 mm (trükkplaadikonveieri kõrgus:
950 mm (trükkplaadikonveieri kõrgus:
934 mm
964 mm
984 mm
Komponendikäru (60-rajaline) kaal
Ilma sööturmooduliteta
Sööturmoodulitega (täielikult konfigureeritud)
Komponendikäru (30-rajaline) kaal
Ilma sööturmooduliteta
Sööturmoodulitega (täielikult konfigureeritud)
104 kg
266 kg
76 kg
157 kg
Lindipooli läbimõõt
Standardne
maksimum
kuni 432 mm (17“)
483 mm (19“)
Sööturite asukohad
60-rajaline komponendikäru
30-rajaline komponendikäru
60 sööturit, 8 mm
30 sööturit, 8 mm
Komponendikäru vahetusaeg < 1 minut
