Kasutusjuhend SIPLACE SX1/SX2 4 Ülesseadmine ja käikuvõtmine Alates tarkvaraversioonist SC 706.1 SP1 Ver sioon 10/2014 4.3 Masi na ülesseadmine 209 4.3.7.2 Masina jalgade vahekaugused trükkplaadi topeltkonveieris t 4 Jn …
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2
4.3 Masina ülesseadmine Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
208
4.3.7 Masinajalgade ja trükkplaadikonveieri statsionaarsete servade vahekaugused
4.3.7.1 Masinajalgade vahekaugused trükkplaatide üksikkonveieri puhul
4

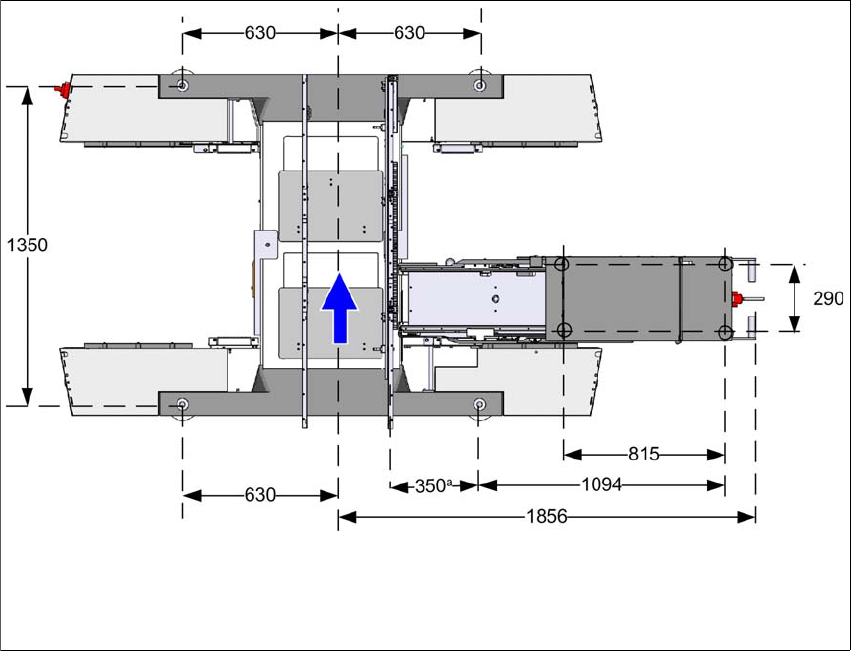

Jn 4.3 - 5 Masinajalgade vahekaugused trükkplaatide üksikkonveieri puhul millimeetrites
Liikumatu konveieri pool mak-
simaalses parempoolses
asendis
a
.
Liikumatu konveieri
pool maksimaalses va-
sakpoolses asendis
a
.
a) Väärtus oleneb liikumatu poole asendist. Kõik mõõt-
med millimeetrites.
Kasutusjuhend SIPLACE SX1/SX2 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 4.3 Masina ülesseadmine
209
4.3.7.2 Masina jalgade vahekaugused trükkplaadi topeltkonveierist
4

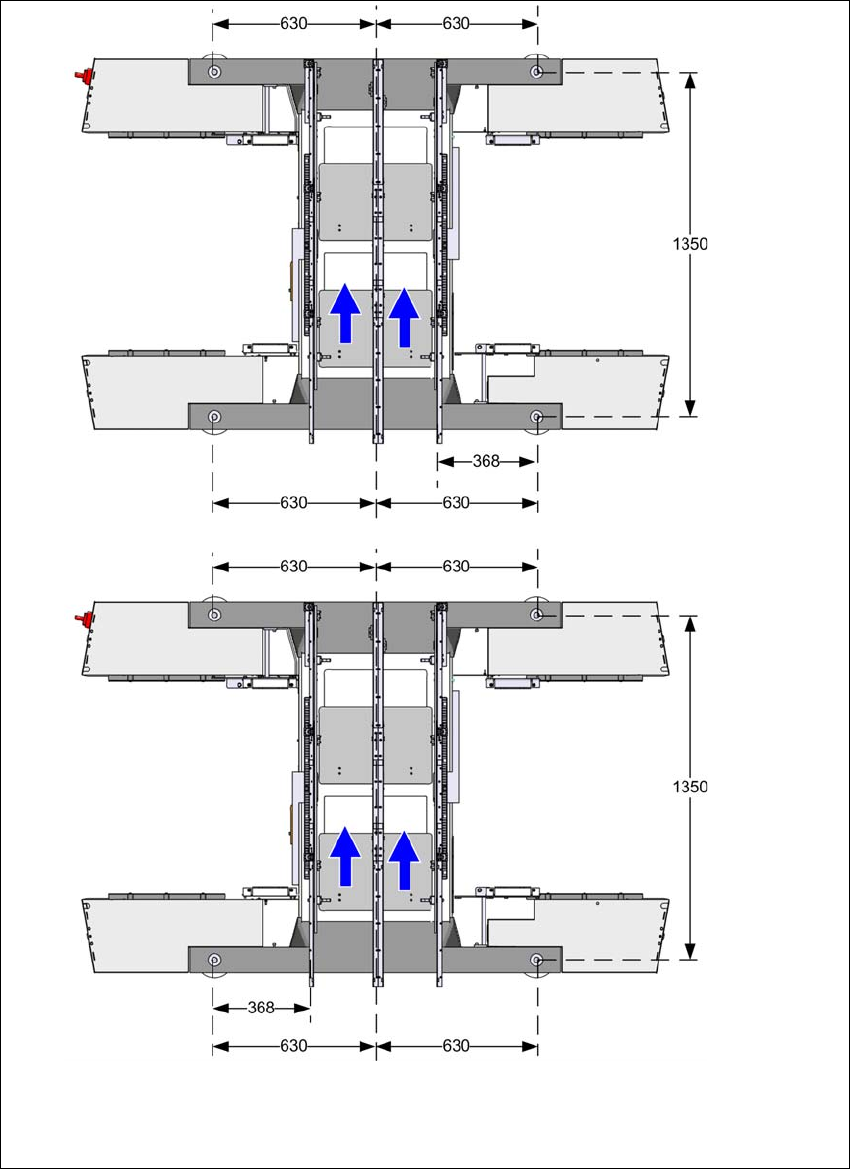

Jn 4.3 - 6 Masinajalgade vahekaugused trükkplaatide kaksikkonveieri puhul millimeetrites
Liikumatu konveieri pool
maksimaalses vasak-
poolses asendis
a
.
Liikumatu konveieri pool maksi-
maalses parempoolses asendis
a
.
a) Väärtus oleneb liikumatu poole asendist. Kõik mõõt-
med millimeetrites.
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2
4.3 Masina ülesseadmine Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
210
4.3.7.3 Masina jalgade seadeulatus masina ja WPC5/WPC6 jaoks
4
Jn 4.3 - 7 Masina jalgade seadeulatus masina ja WPC5/WPC6 jaoks millimeetrites
a) Väärtus oleneb liikumatu poole asendist. Kõik mõõt-
med millimeetrites.
