4.3.10 Transpordiklambrite eemaldamine

Transpordiklambrid on kinnitatud lineaarjuhikute külge. Kõigi portaalide X-teljed ja Y-teljed on

kahe transpordiklambriga kinnitatud.

 Eemaldage portaalitelgedelt kõik transpordiklambrid.

 Kui tekib vajadus SIPLACE masina transportimiseks, siis peavad olema transpordiklambrid

transportimise vältel kinnitatud.

4.3.11 Korrosioonivastase kaitsekatte eemaldamine juhikrööbastelt

Enne tarnimist kaetakse masinad korrosioonivastase kaitsekattega.

ETTEVAATUST!

Lühendab laagrite ja juhtsiinide eluiga.

Kui korrosioonivastane määre seguneb teljelaagrite määrimiseks kasutatava määrdega,

siis lüheneb tunduvalt laagrite ja juhikrööbaste tööiga.

 Seetõttu tuleb eemaldada korrosioonivastane kaitsekate kõigilt telgedelt ja laagritelt,

kui nihutate masina käikulaskmisel esimest korda selle telgi.

 Määrige kõiki telgi ja laagreid korrashoiujuhendis mainitud määrdega.

ETTEVAATUST!

Laagrimäärde kahjustamisoht.

Alkohol kahjustab juhikukelkudes olevat määret.

 Siinide ja skaalade puhastamise ajal veenduge, et alkoholi ei satuks juhtkärule.

4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2

4.4 Komponendikäru kohandamine trükkplaadikonveieri kõrgusega Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014

216

4.4 Komponendikäru kohandamine trükkplaadikonveieri kõr-

gusega

Komponendikäru saab lihtsalt ja kiiresti trükkplaatide järgmiste transpordikõrguste peale seada:

900 mm 4

930 mm (standardkõrgus) 4

950 mm (SMEMA kõrgus) 4

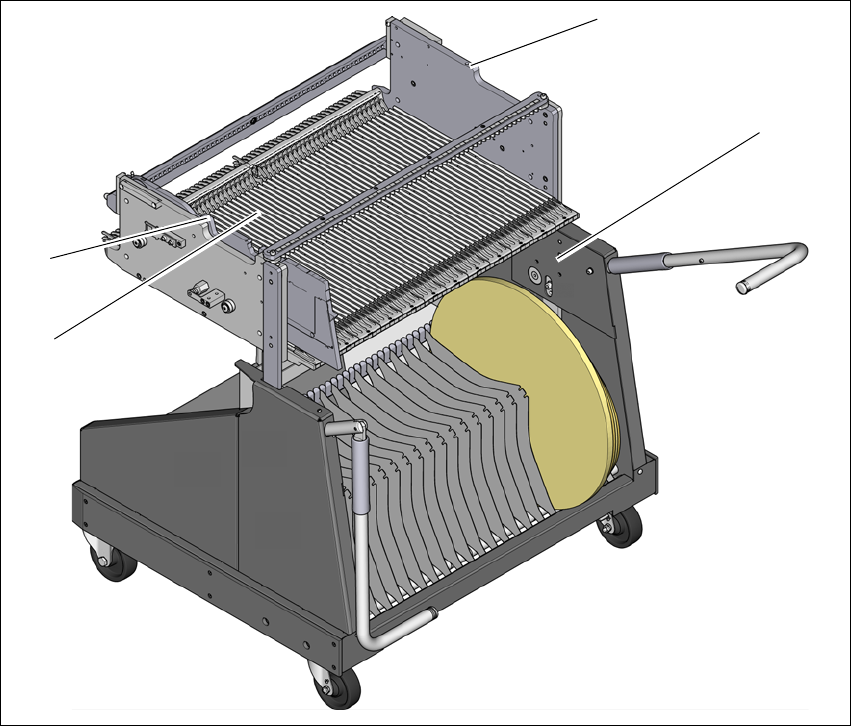

Jn 4.4 - 1 Komponendikäru 60

(1) Avad transpordikõrgustele 900, 930 ja 950 mm.

(2) Komponendilaud

(3) M8-avad montaažiseadme kinnitamiseks

(1)

(2)

(3)

Kasutusjuhend SIPLACE SX1/SX2 4 Ülesseadmine ja käikuvõtmine

Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 4.4 Komponendikäru kohandamine trükkplaadikonveieri kõrgusega

217

4.4.1 Hoiatusjuhised

4.4.2 Tööriistad ja seadmed

Komponendikäru seadistamiseks on vaja järgmisi tööriistu ja varustust:

– Montaažiseade (toote nr 03015976-xx)

– Tõsteseade komponentide laua tõstmiseks, tõstevõime vähemalt 80 kg

4.4.3 Komponendikäru kõrguse muutmine

 Kinnitage montaažiseade kahe sisekuuskantkruviga M8 x 50 komponendilaua külge. Kom-

ponendilaua 60 ja komponendilaua 30 jaoks on saadaval kaks erinevat ava.

 Riputage tõsteseadme konksud aasadesse.

 Vabastage kinnituskruvid ja tõstke komponendilaud soovitud asendisse.

 Paigaldage kinnituskruvid ja pingutage kinni.

HOIATUS

Komponendikäru kõrguse reguleerimine lubatud vaid asjakohase kvalifikatsioniga isiku-

tel.

Komponendikäru kõrgust on lubatud reguleerida ainult ASM tehnikutel ja vastava kvalifi-

katsiooniga töötajatel.

 Järgige alati asjakohaseid õnnetuste vältimise eeskirju.

 Kui soovite komponendilaua kõrgust ümber seada, siis eemaldage kõik sööturmoo-

dulid komponendilaua küljest.

HOIATUS

Kahjustusoht!

Vahetuslaua tõstmine ja langetamine võib põhjustada selle deformatsiooni.

 Eemaldage komponendilaua küljest kõik sööturmoodulid.

 Monteerige kõrguse seadmiseks montaažiseade komponendilaua külge.
