5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2
5.5 Kasutajaliides Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
236
Trükkplaadi töötlemine katkestatud
Kui töötlemine on katkestatud, siis kuvatakse trükkplaadi ikoon punaselt.
Trükkplaati tuleb kontrollida
Kui trükkplaat on väljundkonveieril ja operaator peab trükkplaadi olekut kontrollima, siis kuvatakse
trükkplaadi ikoon kollasena.
5.5.3 Tööriistariba
Tööriistaribal on nupud peajaama tarkvarafunktsioonide jaoks.
Nendega saate kasutajaliidese teiste vaadete peale ümber lülitada ja seal teisi funktsioone kasu-
tada (vt jaotis 5.5.5
, lk 240).
5

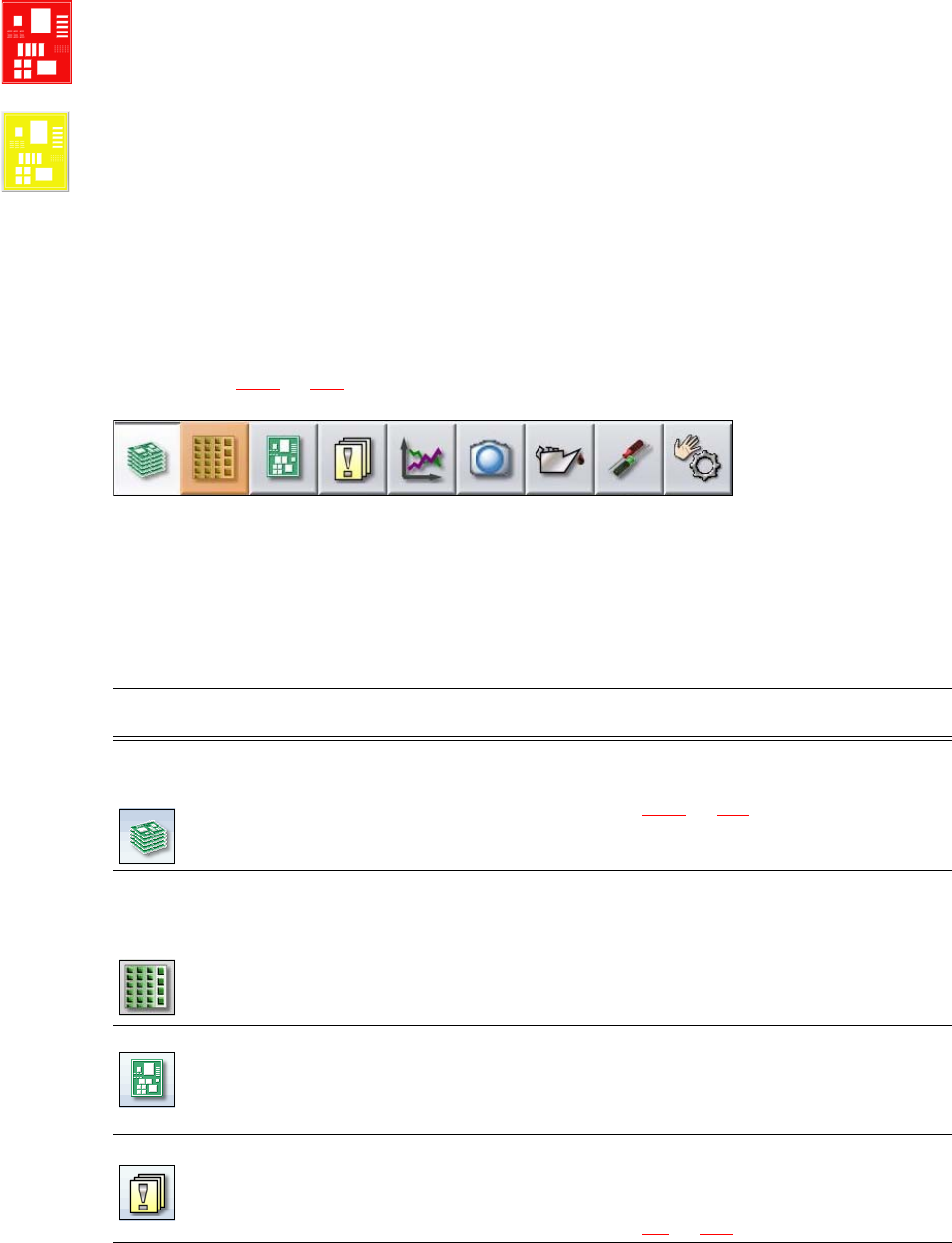

Jn 5.5 - 2 Tööriistariba
Nupud varieeruvad olenevakt konfiguratsioonist ja etteseatud käsitsemistasandist. Osad vaated
on kättesaadavad üksnes kõrgematel käsitsemistasanditel.
Alljärgnevas tabelis kirjeldatakse lühidalt nuppe ja põhifunktsioone.
5
Ikoon Vaade Kirjeldus
Tootmine
(põhivaade)
Näitab masina olekut tootmise ajal kõige sagedamini teostatud
ülesannete kohta.
Näitab tööseisundeid, vt jaotis 5.5.2
, lk 235.
Näitab asukohti, seadistuse nimetust, partii nime, muudatusi kon-
figuratsioonis ja täiendavaid suvandeid.
Sööturimoodulid,
komponendid ja
otsakud
Seadistust saab kõigi 4 asukoha kohta üksikult ette kutsuda.
Võimaldab kontrollida ja häälestada sööturimooduleid, komponen-
te ja otsakuid.
Võimaldab õpetada komponendikujusid ja komponenditaskute ku-
jusid.
Näitab komponentide täitetaseme märgutuld.
Trükkplaadid Näitab trükkplaate ja ladumispositsioonide loendit.
Võimaldab kontrollida ja konfigureerida trükkplaate ning kompo-
nente.
Võimaldab õpetada koordinaatmärke.
Teated Näitab teateid aktuaalsete ja eelnevate sündmuste kohta. Teated
võivad olenevalt nende tüübist varieeruda. On võimalik kutsuda
ette tabel rajavigade, konveierivigade, masinavigade, üldvigade ja
kettvigade teadetega (vt jaotis 5.6
, lk 241).
Kasutusjuhend SIPLACE SX1/SX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 5.5 Kasutajaliides
237
5.5.4 Jaamatarkvara käsitsemine vaadetes
Enamik vaateid, mida saab tööriistariba (vt jaotis 5.5.3, lk 236) kaudu ette kutsuda, omavad ka-
sutajaliidese paremal küljel täiendavat alamvaadete ja funktsioonidega vertikaalset tööriistariba.
5

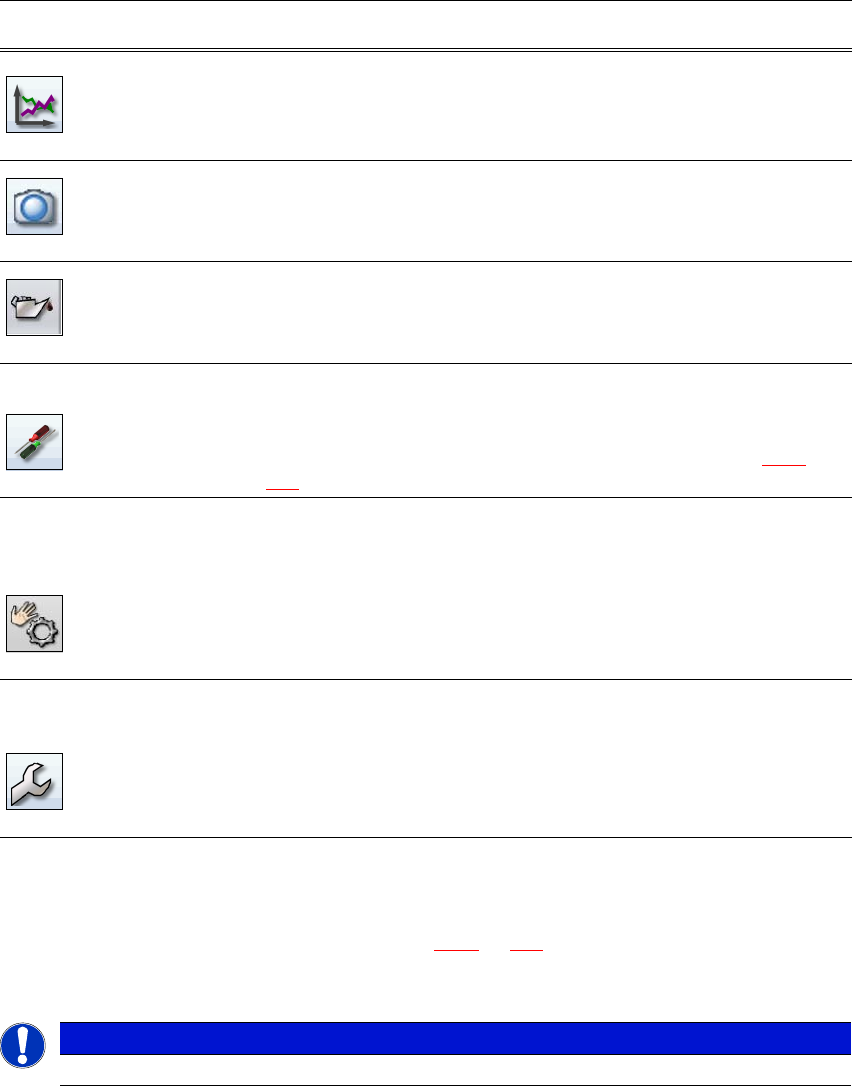

Statistika Näitab statistikat tootlikkuse, kvaliteedi ja praakmaterjali kohta.
Näitab masina ja trükkplaatide tootlikkust.
Käivitab OIS-i (Operator Information System), lähemat informat-
siooni leiate OIS-i dokumentatsioonist.
Live-pilt ladumise
ajal
Näitab "live" üksikute kaamerate pilte.
Kättesaadav üksnes käsitsemistasandil "Laiendatud tootmine" :
Võimaldab vaadata ja salvestada Visioni dump-e.
Hooldusolek Sisaldab teavet masina hooldusoleku kohta.
Lisateavet vaadake hooldusjuhendist.
Seaded Hõlmab kõiki seadeid ja suvandeid.
Võimaldab seada käsitsemistasandit ja kasutajaliidese keelt.
Võimaldab kuvada ja redigeerida masinaseadeid, kasutajasea-
deid, masinasuvandeid ning tarkvarasuvandeid, vt lõiku 5.5.5
, lk
240
.
Sensorite ja
funktsioonide
kontrollimine
Sisaldab informatsiooni ja testimis- ning diagnostikafunktsioone.
Masinastart-nupu toime seadistamine.
Kättesaadav üksnes käsitsemistasandil "Laiendatud tootmine" :
Võimaldab testida kogu referentseerimiskäiku ja C&P20-tööpea
funktsioone.
Üksikfunktsioonid ja kestvad töökäigud. Igat portaali rakendatakse
tööle üksikult.
Teenindus Teenindustööriistad.
Kättesaadav üksnes alates käsitsemistasandist "Teenindus
(klient)".
Võimaldab seadistada ja kalibreerida SIPLACE ladumismasinaid,
laadida alla embedded-tarkvaraversioone, kalibreerida ja konfigu-
reerida kogu masinat.
Ikoon Vaade Kirjeldus
JUHIS
Üksikute funktsioonide üksikasjaliku kirjelduse leiate onlain-abist.
5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2
5.5 Kasutajaliides Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
238
Näide: Vaade: Sööturimoodulid, komponendid ja otsakud
Klõpsake tööriistaribal „Sööturimoodulid, komponendid ja otsakud“
Avaneb järgnev vaade:
5

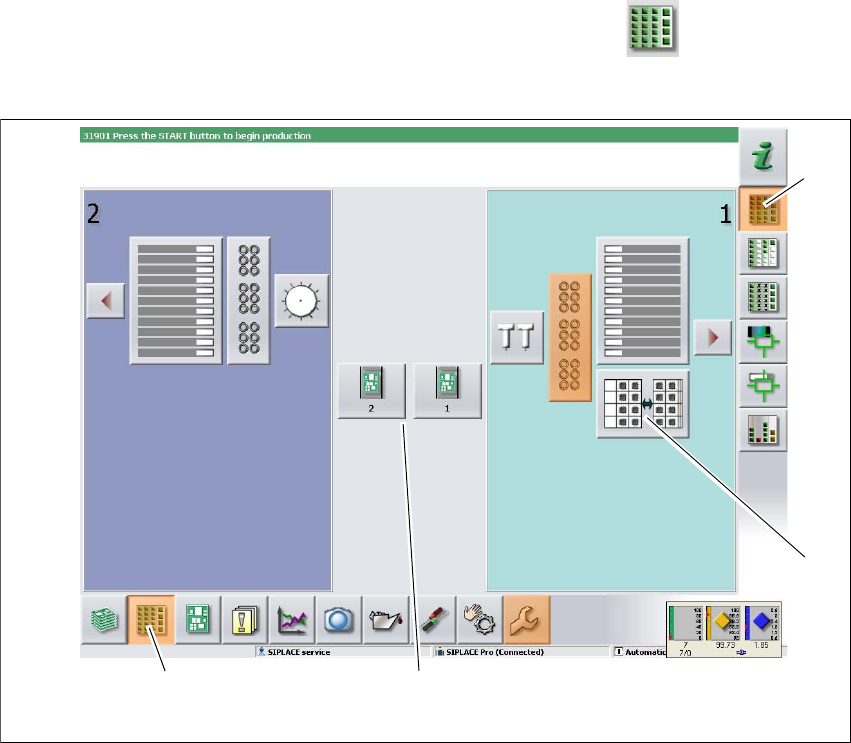

Jn 5.5 - 3 Kasutajaliides vaatel „Sööturimoodulid, komponendid ja otsakud“ (näidatud SIPLACE SX2)
Legend
(1) Tööriistariba (nupp „Sööturimoodulid, komponendid ja otsakud“)
(2) Vertikaalne tööriistariba vaatel „Sööturimoodulid, komponendid ja otsakud“
(3) 2 portaaliga töötlemispiirkond
(4) Nupp imiotsaku vahetuseks portaalil 2
Klõpsake näiteks konfiguratsiooni kontrollimiseks WPC portaalil 1 (nupp 4).
(1)
(2)
(3)
(4)
