Kasutusjuhend SIPLACE SX1/SX2 5 Masinaga töötamine Alates tarkvaraversioonist SC 706.1 SP1 Ver sioon 10/2014 5.9 Visu aalse kontrolli teostamine 253 5  Kontrollige mitmevärvilist olekunäidikut (pos 3 Jn 5. 9 - 1 , lk 25…

100%1 / 370
5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2
5.9 Visuaalse kontrolli teostamine Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
252
5.9 Visuaalse kontrolli teostamine
5.9.1 X-sööturmoodulite kontrollimine
5
Jn 5.9 - 1 X-sööturi moodulite kontrollimine (näites kujutatud 8 mm X)
(1) Pööratav kate
(2) Tera
(3) Olekunäidik
(4) LCD-näidik
5
Kontrollige, kas X-sööturi lindikile eemalduskarp on täis. Avage luuk (pos. 1). Tõmmake kat-
tekile välja ja lõigake kääridega või 8 ja 12 mm X-lindisööturmoodulite integreeritud teraga
(pos. 2) läbi.
5
Kasutusjuhend SIPLACE SX1/SX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 5.9 Visuaalse kontrolli teostamine
253
5
Kontrollige mitmevärvilist olekunäidikut (pos 3 Jn 5.9 - 1, lk 252).
– Kui see põleb roheliselt, siis on sööturmoodul ooterežiimis.
– Oranž värvus tähendab hoiatust. Hoiatuse tekst ilmub LCD-näidikule (pos 4 Jn 5.9 - 1
, lk
252
). LED-id põlevad vastavalt Smart Feederitele.
– Punaselt põlev olekunäidik tähendab väärtalitluse esinemist. Veateade ilmub LCD-näidi-
kule (pos 3 Jn 5.9 - 1
, lk 252). LED-id põlevad vastavalt Smart Feederitele.
Käsitsemispaneeli LCD- ja olekunäidikute nimekirja leiate lõigust 5.11
, lk 268. 5
Smart Feederi käsitsemispaneeli LED- ja olekunäidikute loendi leiate jaotisest 5.11.2
lk
269
. 5
5
Kui olekunäidik on välja lülitunud, siis võib see olla põhjustatud järgmistest asjaoludest: 5
– Sööturmoodul puudub aktuaalsest seadistusest.
– Sööturmoodul on defektne.
– Sööturmooduli kasutamine pole lubatud (nt rõhulanguse tõttu).
5.9.2 Lintide õigeaegne pleissimine
5
5
ETTEVAATUST!
Probleemid kaanekile väljakandumisega.
Kui kaanekile kulub, võib see kaasa tuua probleeme kaanekile väljakandumisega.
8 ja 12 mm X-lindisööturmoodulitel on kattekile lihtsamaks lõikamiseks integreeritud tera
(pos. 2).
JUHIS
Lintide hiline jätkamine
Lintide hiline jätkamine võib pikendada tööseisakuid
Pleissige lindid õigeaegselt, nii et sööturmoodulid komponentidest ei tühjeneks.
JUHIS
Lintide varajane jätkamine
Lintide varajane jätkamine võib põhjustada järgmist kui vana linti keritakse uuele poolile,
võib uus pool saada liiga täis. Lint libiseb maha ja põhjustab ummistuse. Tagajärjeks on
tõrked komponentide haaramisel ja pikad seisakuajad.
Jätkake linte õigel ajal, et vältida uute ja vanade lintide takerdumist
5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2
5.9 Visuaalse kontrolli teostamine Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
254
5.9.3 Tugitihvtide kontrollimine
Kontrollige tugitihvtide asendit tõstelaual:
– Veenduge, et tugitihvtid ei põrku kokku trükkplaadi all olevate komponentidega.
– Lisaks veenduge, et tugitihvtid ei põrku kokku trükkplaadikonveieri paneelidega.
– Tugitihvtide ohutu ja automaatse positsioneerimise tagamiseks soovitame kasutada lisa-
seadet Smart Pin Support. Vt ka lõiku 6.15
lk 345.
5.9.4 Lisalindipooli alus
5

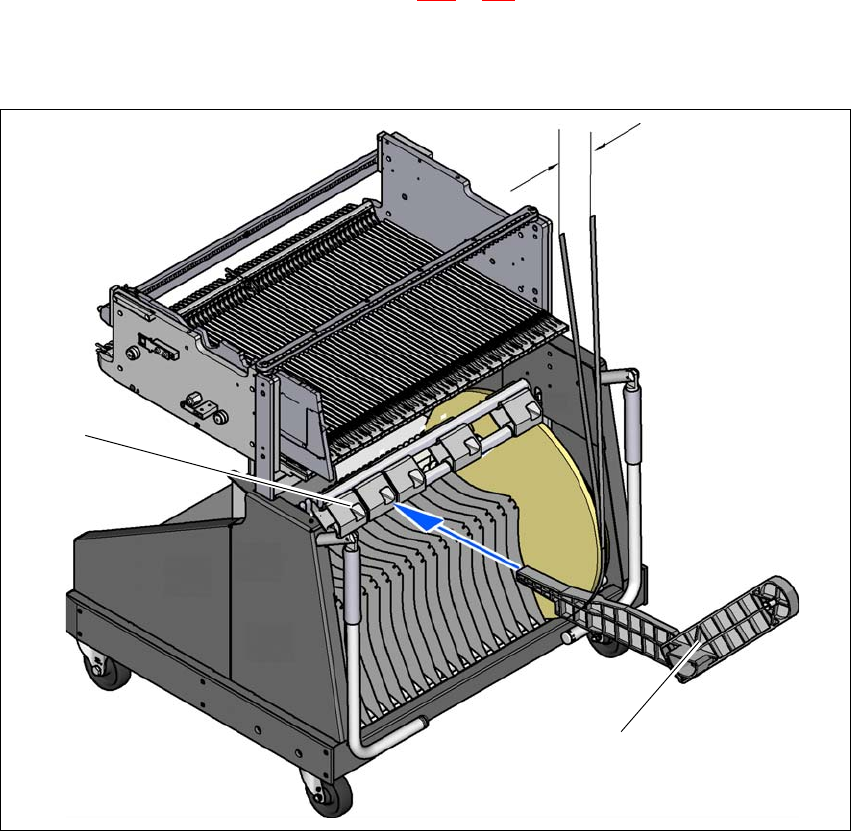

Jn 5.9 - 2 Lisalindipooli alus
(1) Lisalindipooli alus, toote nr 00141217-xx
(2) Toe kinnitusseadis
5
Maks. 60 mm
(1)
(2)
