Jn 5.15 - 3 Komponendikäru - pööratavad käepidemed lükkamiseks
Võttes mõlema käega käepidemetest, tõmmake komponendikäru masina juurest eemale.
5.15.3 Ohutusjuhised komponendikäru liigutamisel
5
Kui soovite komponendikäru liigutada, siis hoidke seda alati kahe käega mõlemast käepide-
mest.
Pidage meeles, et sööturmoodulitega täielikult komplekteeritud komponendikäru võib kalletel
enam kui 20* küljele või ettepoole ümber minna.
Veenduge, et pind, millel käru lükatakse, oleks tunduvalt väiksema kaldega.
Masina aluse põranda kalle ei tohi olla suurem kui 0,63%. See vastab 5 mm kõrguste vahele
800 mm-l (s.o komponendilaua laius).
Olge ettevaatlik ja vältige kokkupõrkeid tõketega. Liiga kiirel liikumisel võib käru ettepoole
ümber minna.
HOIATUS
Vältige õnnetusi.
Järgige komponendikäru liigutamisel õnnetuste vältimiseks alati alljärgnevaid reegleid.
5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2
5.15 Komponendikäru dokkimine ja vabastamine Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
280
5.15.4 Komponendikäru paigaldamine
5
Jn 5.15 - 4 Komponendikäru paigaldamine
(1) Lukustusriivid
(2) Kõrguseseadistus täppisjusteerimiseks masinakõrguse peale
5
ETTEVAATUST!
Komponendikäru sisselükkamine.
Komponendikäru sisselükkamise ajal vältige lukustusriivide kokkupõrkeid takistus-
tega.
(2)
(1)
Kasutusjuhend SIPLACE SX1/SX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 5.15 Komponendikäru dokkimine ja vabastamine
281
I 5
5
5
Lükake komponendikäru ettevaatlikult kuni piirajani masinasse. Komponendilaua piirdeklots
(2) peab sobima masina sisseveos lauakõrguse kontrollseadise nurgiku (1) alla (paremal ja
vasakul poolel).
5

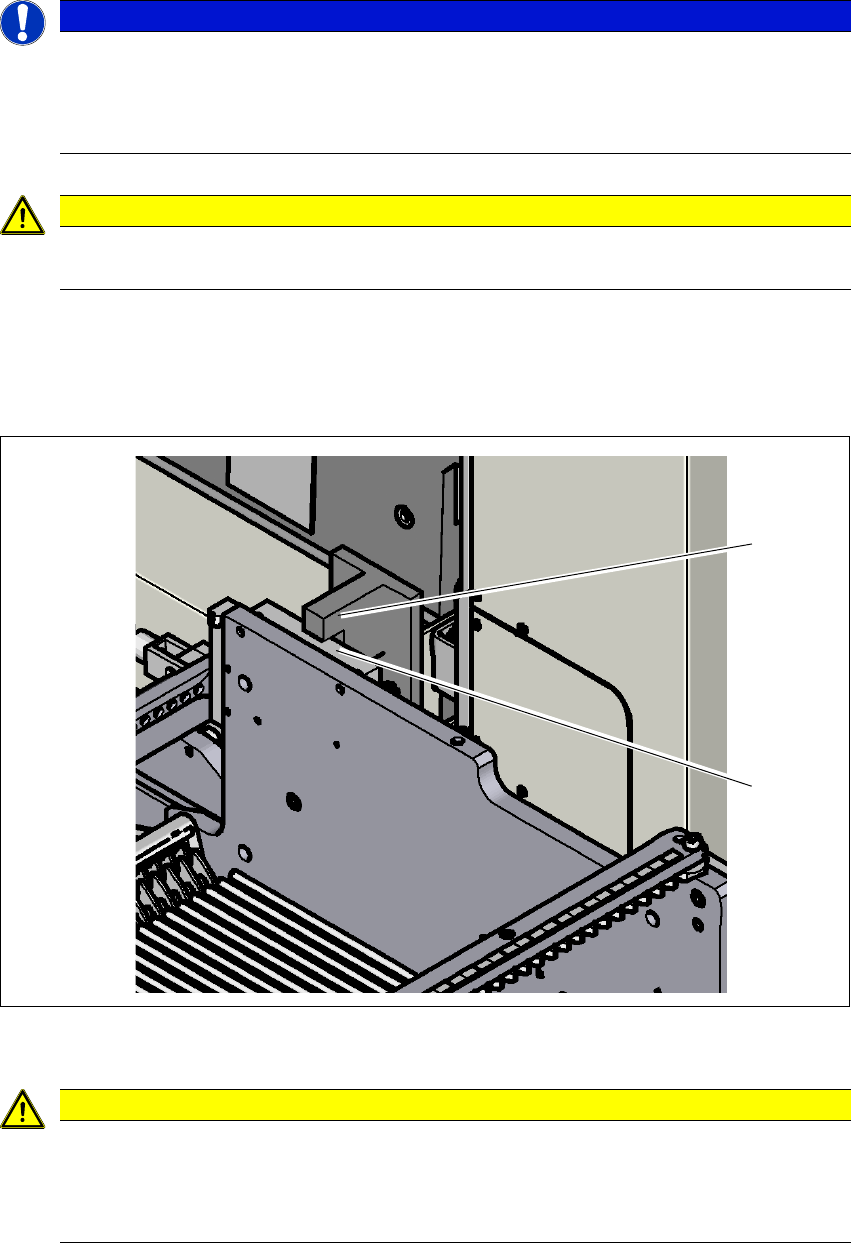

Jn 5.15 - 5 Laua kõrguse kontroll
5
JUHIS
Lintide täpne lõikamine
Kui te ei lõika linte maha täpselt enne X-Seeria moodulite esikülge, siis ei sisene tühjad
lindid torusse,
Lintide täpne mahalõikamine enne komponendikäru dokkimist.
ETTEVAATUST!
Ladumispea asend.
Kontrollige, et ladumispea ei asuks komponendikäru piirkonnas.
ETTEVAATUST!
Tööpeade kokkupõrkeoht.
Laua kõrguse vasak- või parempoolse kronsteini demonteerimisel võib tekkida peade
kokkupõrge, kuna komponendilaud on liiga kõrge.
Ärge kronsteine demonteerige.
(1)
(2)
