Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 6.1 Imio tsakute vahetaja 295 6.1.2.3 SIPLACE MultiStar i imiotsakute vahetusmehhanismi asukoht SX-masinas 6 Jn 6.1…
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
294
Imiotsakumagasin 28xx-imiotsakute jaoks 6
– Toote nr 03065782-xx
6

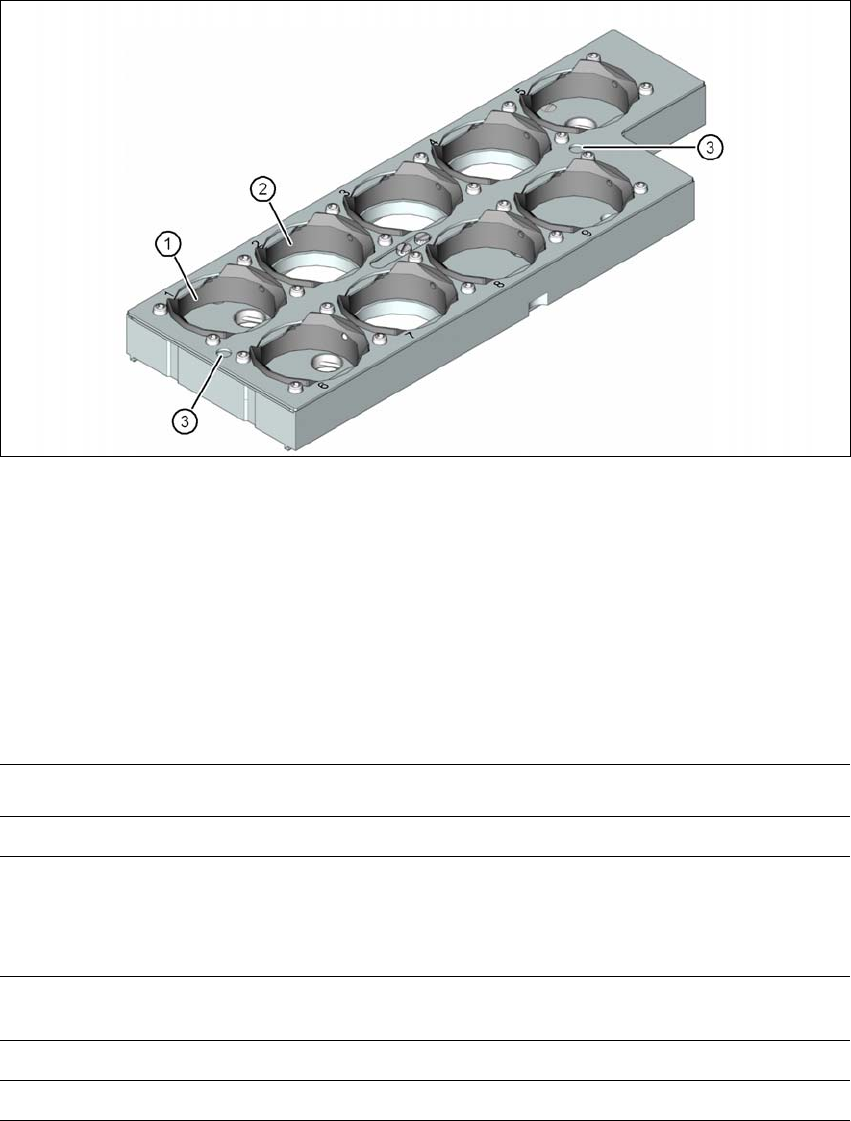

Jn 6.1 - 8 Imiotsakumagasin 28xx-imiotsakute jaoks
(1) 5 garaaži 28xx-imiotsakute jaoks imiotsaku maksimaalsele pikkusele 12,5 mm
(garaažinumbrid 1, 5, 6, 8 ja 9)
(2) 4 garaaži 28xx-imiotsakute jaoks imiotsaku maksimaalsele pikkusele 20,0 mm
(garaažinumbrid 2, 3, 4 ja 7)
(3) Koordinaatmärgid (nähtavad ainult avatud lukustusplaadiga)
6.1.2.2 Tehnilised andmed
6
Imiotsakute vahetusmehhanism SIPLACE MultiStari jaoks
Mõõtmed (pikkus x laius x kõrgus) 314 x 94,5 x 72,25 mm
Imiotsakupesade arv
Tüüp 20xx 36
Tüüp 28xx 9
Imiotsakute tüübid (standardkonfiguratsioon)
*a
*)a Imiotsakumagasinide arvu saab vajadusel kohandada (nt 4 x 28xx)
3 magasini 20xx-imiotsakutega
1 magasin 28xx-imiotsakutega
Imiotsaku vahetamise aeg u 2 s imiotsaku kohta
Suruõhuühendus 0,45 MPa (4,5 bar)
Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 6.1 Imiotsakute vahetaja
295
6.1.2.3 SIPLACE MultiStari imiotsakute vahetusmehhanismi asukoht SX-masinas
6

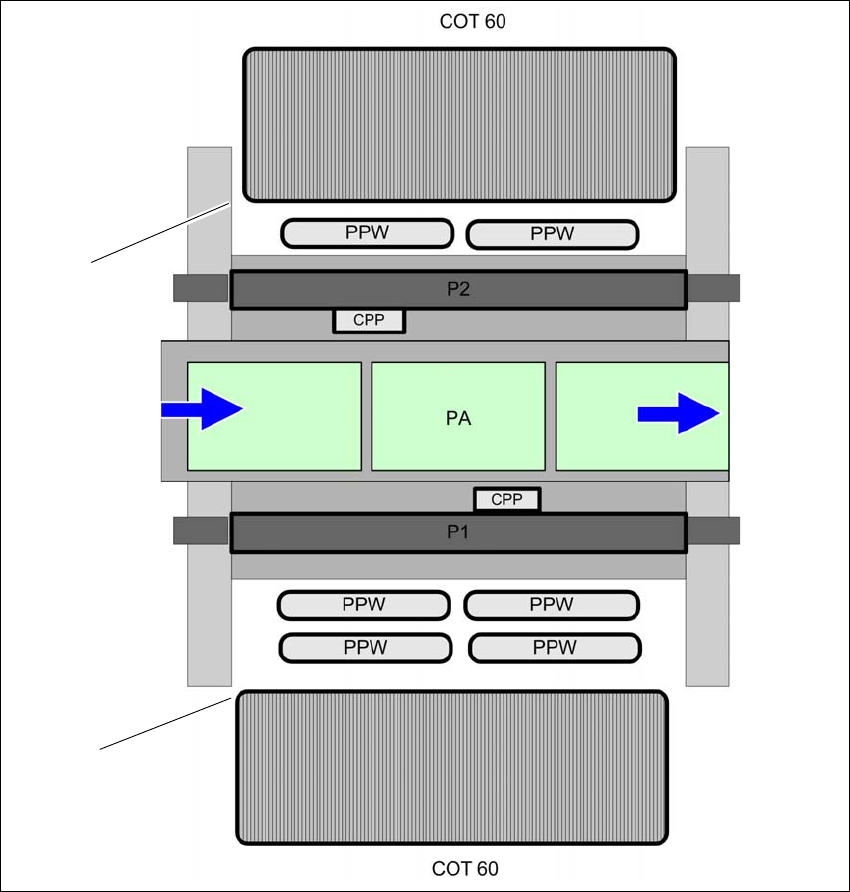

Jn 6.1 - 9 SIPLACE MultiStari imiotsakute vahetusmehhanismi asukoht - näide
6
(1) Komponendikäru sisemises positsioonis
(2) Komponendikäru välimises positsioonis
(NC) Imiotsakute vahetaja
(PA) Ladumisala
(1)
(2)
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
296
6.1.2.4 Montaaž
SX-masinates on imiotsakute vahetajad kinnitatud komponendikäru COT-osa külge. Paigaldada
on võimalik ka täiendavaid imiotsakute vahetusmehhanisme.
6

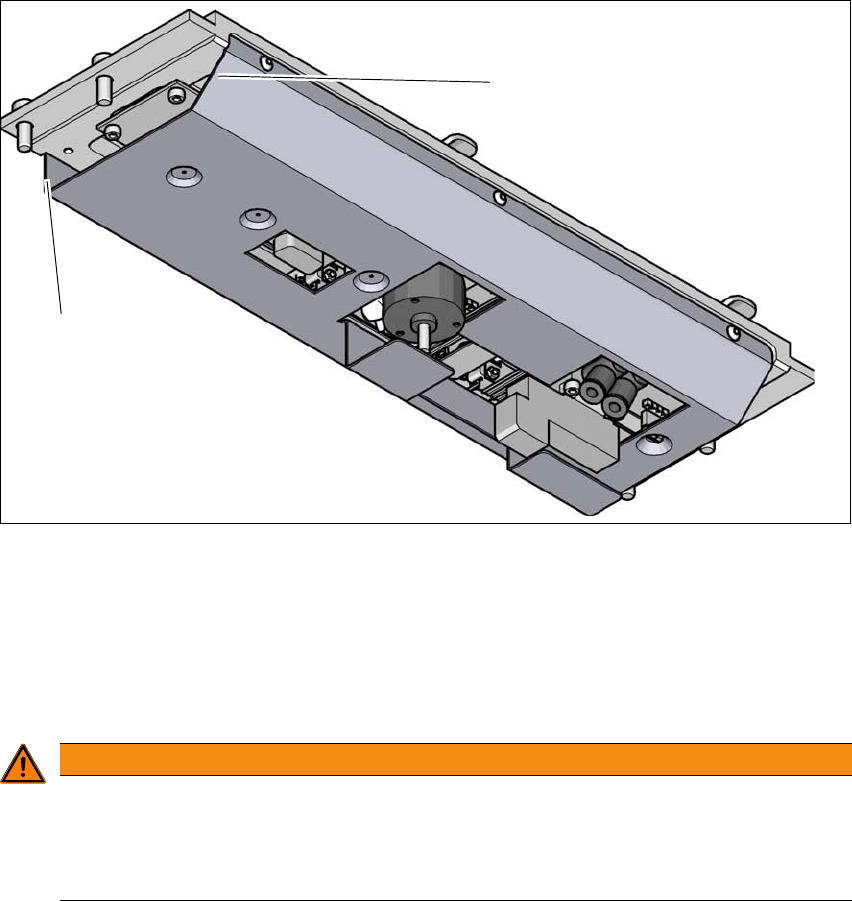

Jn 6.1 - 10 Imiotsakute vahetusmehhanismi montaažipositsioon - altvaade
(1) Komponendikäru COT-osa poole suunatud viltune külg
(2) Trükkplaadikonveieri poole suunatud vertikaalne külg
Seadke imiotsakute vahetusmehhanism nii, et viltune külg oleks suunatud komponendikäru
COT-osa poole.
6
HOIATUS
Erinevate konfiguratsioonide korral tööpeade kokkupõrkeoht.
Erinevate konfiguratsioonide korral võib tööpea puruneda.
Paigaldage iga ladumispea jaoks üksnes juurdekuuluv imiotsakute vahetusmehha-
nism koos vastava ladumispea imiotsakumagasinidega.
(1)
(2)
