6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 302 6.1.3.3 SIPLACE TwinStar i imiotsakute vahetusmehhanismi asukoht SX-masinas 6 Jn 6.1 -…
Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 6.1 Imiotsakute vahetaja
301
6.1.3.2 Tehnilised andmed
6
6
Imiotsakute vahetusmehhanism SIPLACE TwinStari jaoks
Mõõtmed (pikkus x laius x kõrgus) 314 x 68 x 49 mm
Imiotsakupesade arv maks. 16 standardimiotsakute jaoks
4 spetsiaalset imiotsakut või haaratsit
Imiotsakute tüübid 5 xx standardne
4 xx adapteriga
9 xx adapteriga
Imiotsaku vahetamise aeg u 2 s imiotsaku kohta
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
302
6.1.3.3 SIPLACE TwinStari imiotsakute vahetusmehhanismi asukoht SX-masinas
6

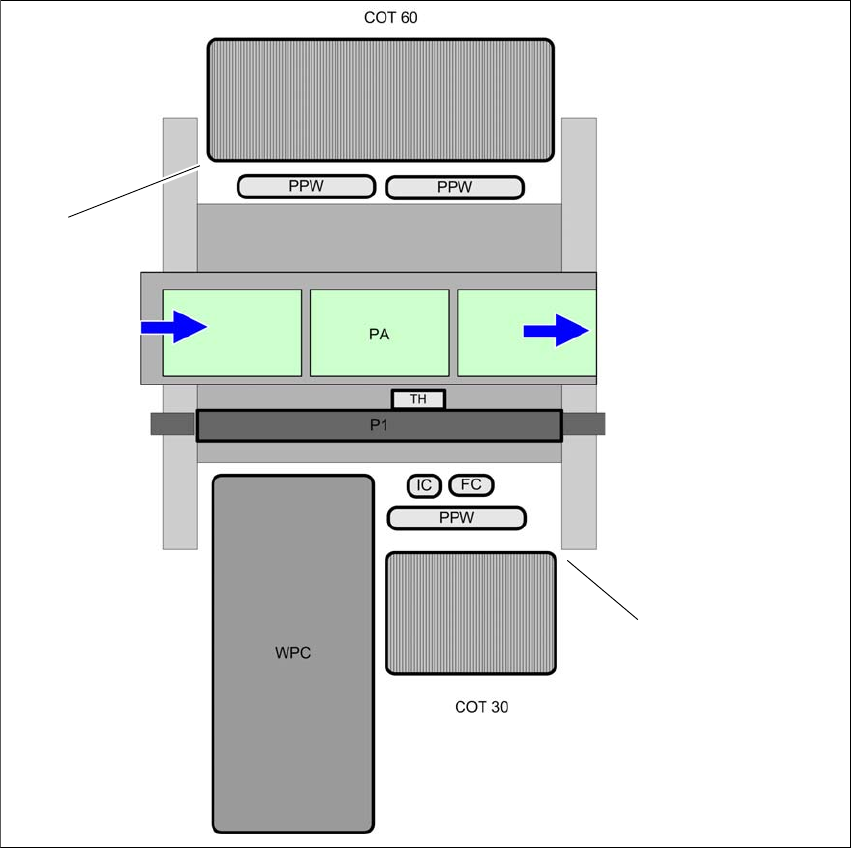

Jn 6.1 - 15 SIPLACE TwinStari imiotsakute vahetusmehhanismi asukoht - näide
6
(1) Komponendikäru 60 välimises positsioonis
(2) Komponendikäru 30 välimises positsioonis
(NC) Imiotsakute vahetaja
(PA) Ladumisala
(1)
(2)
Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 6.1 Imiotsakute vahetaja
303
6.1.3.4 Montaaž
Imiotsakute vahetusmehhanism kinnitatakse komponendikäru COT-osa külge.
6

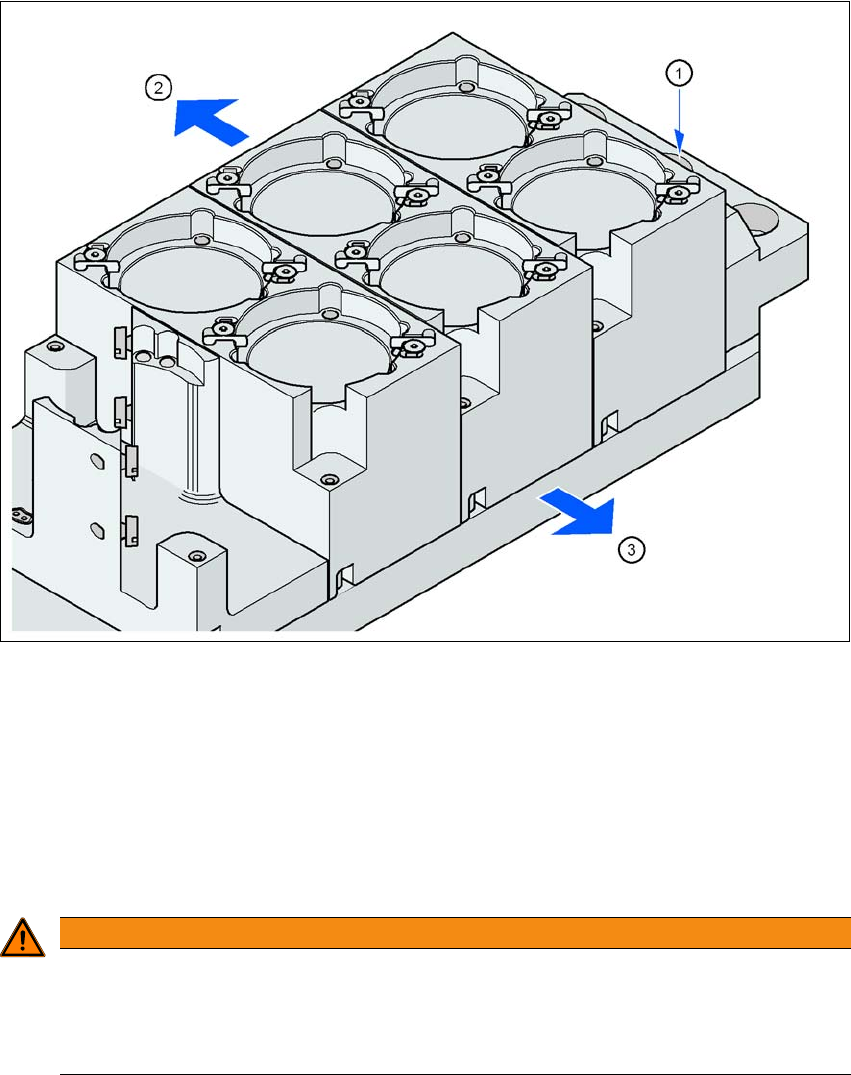

Jn 6.1 - 16 Paigaldusasend
(1) Märkeava
(2) Operaatori pool
(3) Trükkplaadikonveieri poole näitav nool
6
Seadke imiotsakute vahetusmehhanism nii, et märkeava (pos. 1) jääks operaatori poolt vaa-
datuna vasakule.
6
6
HOIATUS
Erinevate konfiguratsioonide korral tööpeade kokkupõrkeoht.
Erinevate konfiguratsioonide korral võib tööpea puruneda.
Paigaldage iga ladumispea jaoks üksnes juurdekuuluv imiotsakute vahetusmehha-
nism koos vastava ladumispea imiotsakumagasinidega.
