6.2.3 WPC6 ülevaade
Toote nr 00119828-xx WPC6 masinal SIPLACE SX1/SX2
6

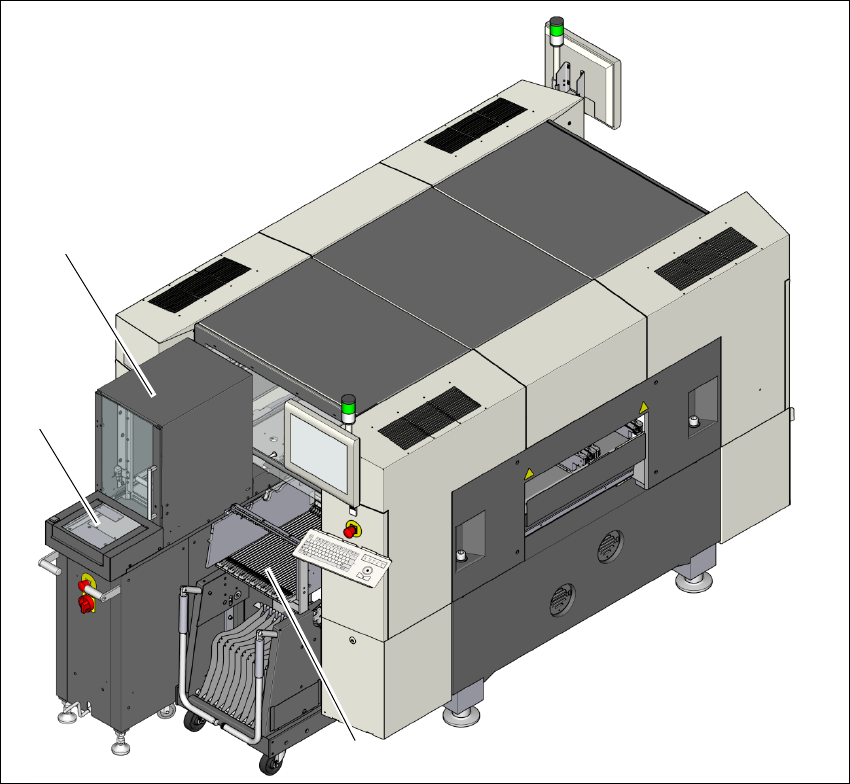

Jn 6.2 - 2 WPC6 masinal SIPLACE SX1/SX2
(1) WPC6
(2) Seiskumatu moodul
(3) 30-rajaline komponendikäru
(1)
(3)
(2)
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2
6.2 Waffle Pack Changer (WPC5/WPC6) Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
314
6.2.4 Ohutusjuhised
6
6
6
6.2.5 Näpunäiteid kasutamise kohta
6
6.2.5.1 Käitamine, hooldus, teenindus
Waffle Packi vaheti käitamist, hooldamist ja teenindamist puudutavat üksikasjalikku teavet vaa-
dake Waffle Packi vaheti juhenditest.
HOIATUS
Vigastusoht.
Vigastusoht Waffle Packi vaheti juures, kui masin töötab.
Masina töö ajal vältige pange oma käsi Waffle Packi vaheti ja masina aluse vahele.
HOIATUS
Nõue käitamisele Waffle Packi vaheti dokkimine masinale.
Waffle Packi vahetit ei tohi kasutada, kui see pole masina külge dokitud.
Waffle Packi vaheti juhtimiskaabli võib ühendada/eemaldada ühednuspesaga/ühen-
duspesast vaid siis, kui Waffle Packi vaheti on masina külge dokitud.
Toitekaabli võib ühendada/eemaldada välise toiteallikaga/välisest toiteallikast vaid
siis, kui Waffle Packi vaheti on masina külge dokitud.
JUHIS
Pidage kinni sisselülitamise järjekorrast.
Kui masinale on paigaldatud kaks Waffle Packi vahetit, pidage kinni nende sisselülitami-
se järjekorrast. Vastasel korral võib tekkida vigu (nt CAN-lüliti viga).
Enne SIPLACE'i masina sisselülitamist lülitage alati sisse Waffle Packi vaheti.
Vea korral lülitage Waffle Packi vaheti ja SIPLACE'i masin välja ning ettenähtud jär-
jekorras uuesti sisse. Pidage kinni nõutavatest ooteaegadest.
