2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2 2.8 Jääkpinged ja masina tühjakslaadimisa jad Alates tarkvaravers ioonist SC 706 .1 SP1 Versioon 10/2014 80 2.8.1 Jääkpinged ja tühjakslaadimisajad pärast peal üliti väljalü lita…
Kasutusjuhend SIPLACE SX1/SX2 2 Tööohutus
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 2.8 Jääkpinged ja masina tühjakslaadimisajad
79

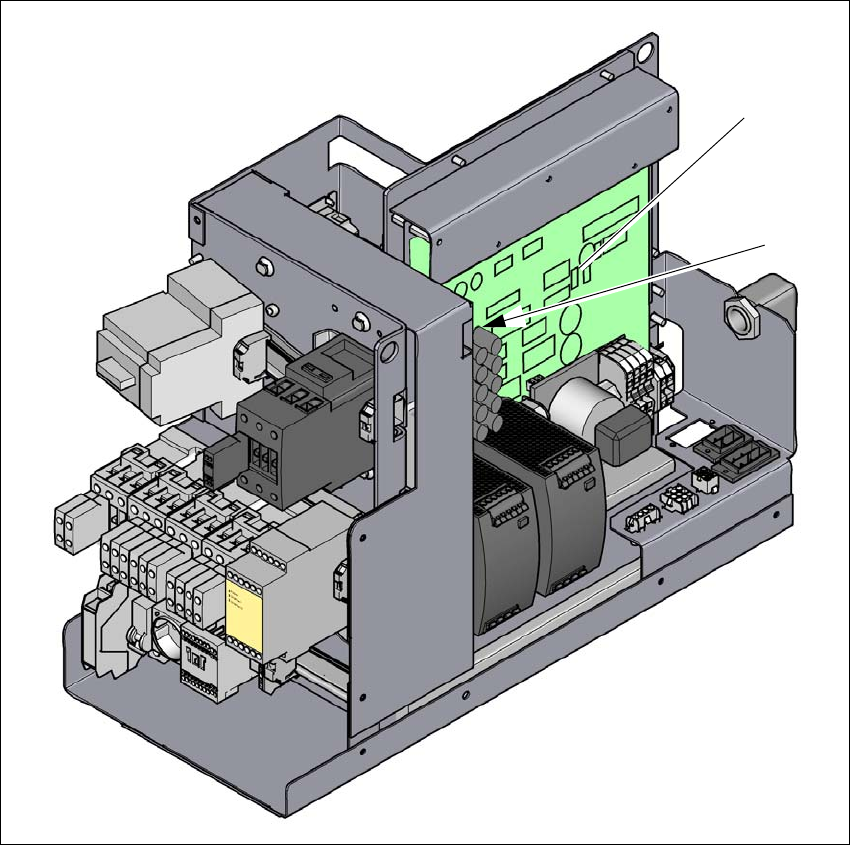

Jn 2.8 - 2 Toiteploki mõõtepunktid
(1) Kaitsme- ja jaoturplaat (A3)
(2) Alaldiplaat (A7)
(1)
(2)
2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2
2.8 Jääkpinged ja masina tühjakslaadimisajad Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
80
2.8.1 Jääkpinged ja tühjakslaadimisajad pärast pealüliti väljalülitamist
2
2.8.2 Jääkpinged ja tühjakslaadimisajad pärastAVARIISEISKAMISNUPU vajutamist
2
Mõõtepunkt kaitsme- ja
jaoturplaadil (A3) (klemm/viik) Pinge
normaalrežiimis
Jääkpinge väljalülitatud
pealüliti või
voolukatkestuse korral
Tühjakslaadimis
ajad
XB8a / XB8b; vastavalt viik 1 150 V- < 10 V- < 2s
X25, viik 1 42 V- < 10 V- < 2s
X1A / X1B, vastavalt viik 1 24 V- < 10 V- < 2s
XB4; viik 6 24 V- < 10 V- < 2s
Mõõtepunkt alaldiplaadil (A7)
(klemm/viik) Pinge
normaalrežiimis
Jääkpinge väljalülitatud
pealüliti või
voolukatkestuse korral
Tühjakslaadimis
ajad
XB7a/XB7b, vastavalt viik 1 260 V- < 10 V- < 2s
Alaldil DC40V-S
märgistatud kohas 42 V- < 10 V- < 2s
Mõõtepunkt kaitsme- ja
jaoturplaadil (A3) (klemm/viik) Pinge
normaalrežiimis
Jääkpinge pärast
AVARIISEISKAMISNU
PU vajutamist
Tühjakslaadimis
ajad
XB8a / XB8b; vastavalt viik 1 150 V- < 10 V- < 2s
XB4; viik 6 24 V- < 10 V- < 2s
Mõõtepunkt alaldiplaadil (A7)
(klemm/viik) Pinge
normaalrežiimis
Jääkpinge pärast
AVARIISEISKAMISNU
PU vajutamist
Tühjakslaadimis
ajad
XB7a/XB7b, vastavalt viik 1 260 V- < 10 V- < 2s
Alaldil DC40V-S
märgistatud kohas 42 V- < 10 V- < 2s
Kasutusjuhend SIPLACE SX1/SX2 2 Tööohutus
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 2.9 Suruõhutoite sulgemine ja rõhu langetamine
81
2
2.9 Suruõhutoite sulgemine ja rõhu langetamine
Masina suruõhu töörõhk on seatud väärtusele 0,50 ± 0,025 MPa (5,0 ± 0,25 bar). Suruõhumooduli
asukohta näitab pos 1 joonis 2.9 - 1
, lk 82 ) Te saate masina suruõhutoite sulgeda sulgurkraaniga
(pos 2 Joonis 2.9 - 1
lk 82).
Avage katte lukk masinavõtmega.
Tõstke kate pealt maha (vt Joonis 2.9 - 1 lk 82).
Keerake sulgurkraani hoob (pos 1 joonis 2.9 - 1, lk 82) vertikaalsest asendist horisontaal-
sesse asendisse.
Jälgige töörõhumanomeetrit (pos 5 joonis 2.9 - 1 lk 82). Masina väljalülitamisel langeb rõhk
1 minuti jooksul 0 MPa (0 bar) peale.
2
ETTEVAATUST!
Andmekadu.
Andmete kaotsimineku vältimiseks peavad enne masina väljalülitamist olema täidetud
järgmised kriteeriumid (v. a. avariijuhtudel):
– Masin on lõpetanud masina-, seadistus- ja partiiandmete ülekandmise.
– Masin on lõpetanud trükkplaadi töötlemise.
– Masin on lõpetanud käivitusfaasi.
ETTEVAATUST!
Suruõhutoite katkemine.
Ärge katkestage sisselülitatud masina korral suruõhutoidet sulgurkraani kaudu
kauem kui 30 minutiks.
Kui osutub vajalikuks suruõhusüsteem korrashoiu- või remonditööde läbiviimiseks pi-
kemaks ajaks välja lülitada, siis peate masina pealülitist välja lülitama ning elektritoite
lahti ühendama.
