2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2 2.10 Masina energeetiline olek pär ast pealüliti väljalülitamist Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 84 2.10.1 Pealüliti välja lülitatud, aga masin on võrgug…
Kasutusjuhend SIPLACE SX1/SX2 2 Tööohutus
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 2.10 Masina energeetiline olek pärast pealüliti väljalülitamist
83
2.10 Masina energeetiline olek pärast pealüliti väljalülitamist
2

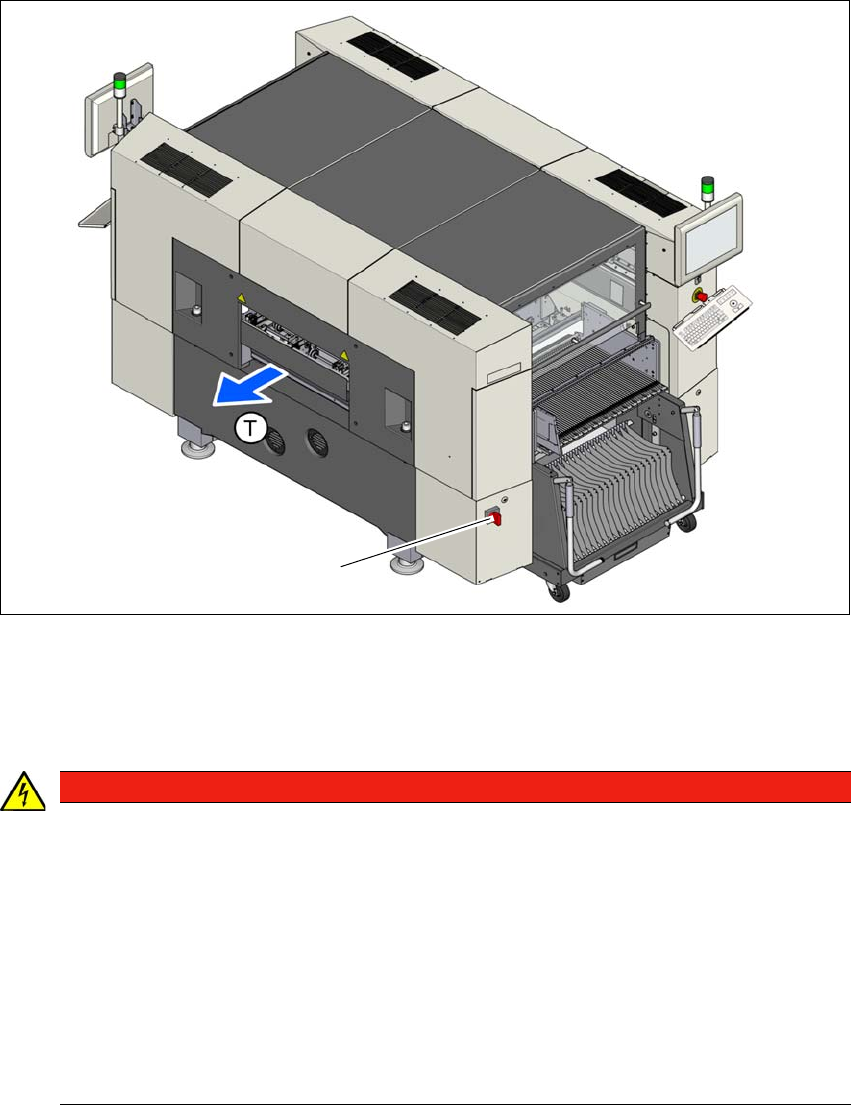

Jn 2.10 - 1 Toiteploki asukoht masinal
2
2
(1) Pealüliti
OHTLIK
Ohtlikud pinged.
Masinat varustatakse 3 x 200 V~, 3 x 208 V~, 3 x 220 V~, 3 x 230 V~, 3 x 380 V~,
3 x 400 V~ või 3 x 415 V~ ± 5 %, 50/60 Hz võrgupingega. Seetõttu on mõned süsteemi
osad eluohtlikult pingestatud - seda isegi siis, kui pealüliti on välja lülitatud.
Masina ebaõige käsitsemine võib seetõttu põhjustada surma, tõsise vigastuse või suure
kahju.
Järgige alati kohalduvaid tööõnnetuste vältimise ja DIN-norme (ennekõike EN 60204
osa 1 või IEC 60204 osa 1) ning riigis kehtivaid ohutusnõudeid.
Toiteploki katteid tohib avada AINULT vastava kvalifikatsiooni ja väljaõppega perso-
nal.
(1)
2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2
2.10 Masina energeetiline olek pärast pealüliti väljalülitamist Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
84
2.10.1 Pealüliti välja lülitatud, aga masin on võrguga ühendatud
2
2
Jn 2.10 - 2 Toiteplokk, eestvaade
(1) Teeninduspesa (X98)
(2) Teeninduspesa kaitse (F1)
(3) Pealüliti (Q1)
OHTLIK
Eluohtlik pinge.
Masina ebaõige käsitsemine võib seetõttu põhjustada surma, tõsise vigastuse või suure
kahju.
Järgmised komponendid jäävad eluohtliku pinge alla - seda isegi siis, kui pealüliti on välja
lülitatud:
– Toitelüliti Q1 trafoplokkide L1, L2 ja L3 toiteklemmid
– Teeninduspesa X98
– Teeninduspesa automaatne kaitselüliti F1.
– Eluohtliku pinge alla jäävad üksikjuhtmed on pruuni värvi (seda ka siis, kui pealüliti on
välja lülitatud)
(3)
(1)
(2)
Kasutusjuhend SIPLACE SX1/SX2 2 Tööohutus
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 2.10 Masina energeetiline olek pärast pealüliti väljalülitamist
85
2
Jn 2.10 - 3 Toiteplokk, külgvaade
(1) Võrgutoitekaabli ühendusklemmid (X99)
(1)
