Kasutusjuhend SIPLACE SX1/SX2 2 Tööohutus Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 2.10 Mas ina energeetiline olek päras t pealüliti väljalülitamist 85 2 Jn 2.10 - 3 Toiteplokk, külgvaade (1) Võrgutoiteka…
2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2
2.10 Masina energeetiline olek pärast pealüliti väljalülitamist Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
84
2.10.1 Pealüliti välja lülitatud, aga masin on võrguga ühendatud
2
2

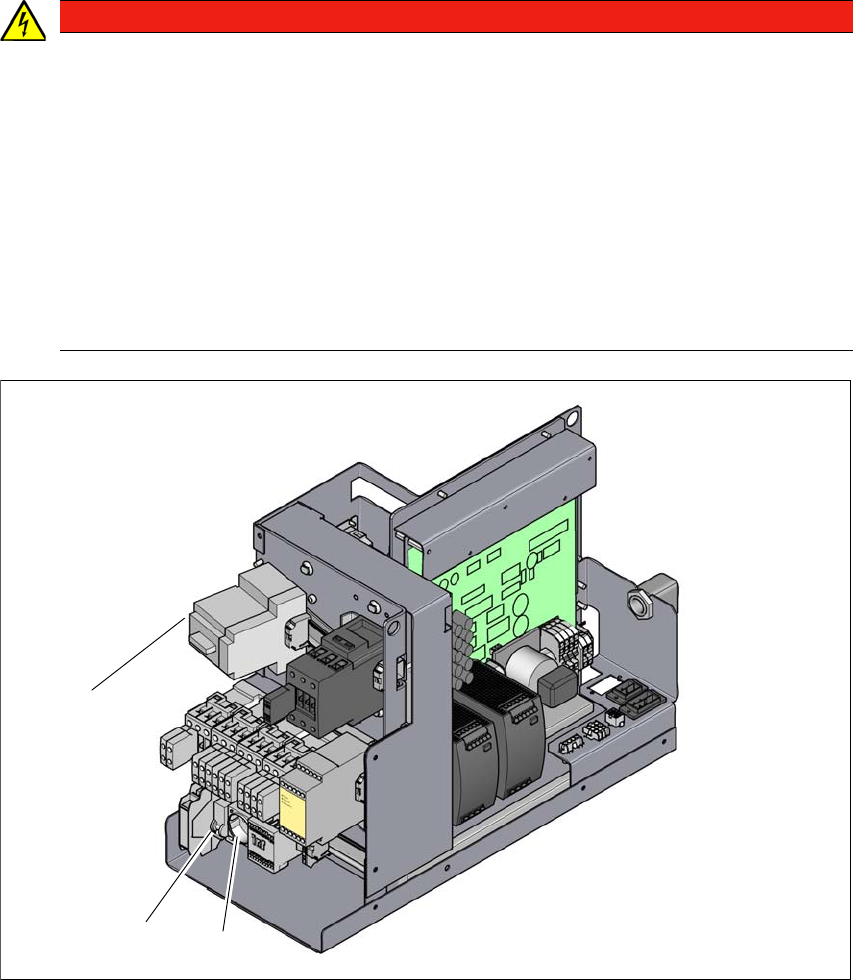

Jn 2.10 - 2 Toiteplokk, eestvaade
(1) Teeninduspesa (X98)
(2) Teeninduspesa kaitse (F1)
(3) Pealüliti (Q1)
OHTLIK
Eluohtlik pinge.
Masina ebaõige käsitsemine võib seetõttu põhjustada surma, tõsise vigastuse või suure
kahju.
Järgmised komponendid jäävad eluohtliku pinge alla - seda isegi siis, kui pealüliti on välja
lülitatud:
– Toitelüliti Q1 trafoplokkide L1, L2 ja L3 toiteklemmid
– Teeninduspesa X98
– Teeninduspesa automaatne kaitselüliti F1.
– Eluohtliku pinge alla jäävad üksikjuhtmed on pruuni värvi (seda ka siis, kui pealüliti on
välja lülitatud)
(3)
(1)
(2)
Kasutusjuhend SIPLACE SX1/SX2 2 Tööohutus
Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 2.10 Masina energeetiline olek pärast pealüliti väljalülitamist
85
2
Jn 2.10 - 3 Toiteplokk, külgvaade
(1) Võrgutoitekaabli ühendusklemmid (X99)
(1)
2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2
2.10 Masina energeetiline olek pärast pealüliti väljalülitamist Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014
86
Alljärgnevas tabelis on esitatud moodulitel valitsevad pinged, kui masin on pealülitist välja lülita-
tud, aga on endiselt võrku ühendatud.
2
2.10.2 Masin, mis on pealülitist välja lülitatud ja võrgust lahti ühendatud
Masin on pingevaba, v. a. väike jääkpinge toiteplokis
Moodul Pinge
Klemmipaneel X99
Klemmid L1, L2, L3
3 x 200 V~
3 x 208 V~
3 x 220 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Teeninduspesa X98
115 V~
120 V~
130 V~
156 V~
220 V~
230 V~
240 V~
Automaatne kaitselüliti F1
115 V~
120 V~
130 V~
220 V~
230 V~
240 V~
Pealüliti Q1
Klemmid L1, L2, L3
3 x 200 V~
3 x 208 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Pealüliti Q1
Transformaatorimooduli klemmid T1, T2, T3
0 V~
Toiteplokk
(vt Jääkpinged ja tühjakslaadimisajad pärast pea
-
lüliti väljalülitamist
, lk 80)
