2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2

2.10 Masina energeetiline olek pärast pealüliti väljalülitamist Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014

Alljärgnevas tabelis on esitatud moodulitel valitsevad pinged, kui masin on pealülitist välja lülita-

tud, aga on endiselt võrku ühendatud.

2.10.2 Masin, mis on pealülitist välja lülitatud ja võrgust lahti ühendatud

Masin on pingevaba, v. a. väike jääkpinge toiteplokis

Moodul Pinge

Klemmipaneel X99

Klemmid L1, L2, L3

3 x 200 V~

3 x 208 V~

3 x 220 V~

3 x 230 V~

3 x 380 V~

3 x 400 V~

3 x 415 V~

Teeninduspesa X98

115 V~

120 V~

130 V~

156 V~

220 V~

230 V~

240 V~

Automaatne kaitselüliti F1

115 V~

120 V~

130 V~

220 V~

230 V~

240 V~

Pealüliti Q1

Klemmid L1, L2, L3

3 x 200 V~

3 x 208 V~

3 x 230 V~

3 x 380 V~

3 x 400 V~

3 x 415 V~

Pealüliti Q1

Transformaatorimooduli klemmid T1, T2, T3

0 V~

Toiteplokk

(vt Jääkpinged ja tühjakslaadimisajad pärast pea

lüliti väljalülitamist

, lk 80)

Kasutusjuhend SIPLACE SX1/SX2 2 Tööohutus

Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014 2.11 Lukustamis- ja sildistamisprotseduur

2.10.3 Suruõhu olukord masinas pärast pealüliti väljalülitamist

Pealüliti (pos 1 joonis 2.10 - 1, lk 83) väljalülitamisel või masina elektrivarustuse katkestuse korral

sulgeb elektriliselt juhitav peaventiil suruõhumooduli (osa 1 joonis 2.9 - 1

lk 82). Rõhk langeb 5

sekundi jooksul 0 MPa (0 bar) peale.

2.11 Lukustamis- ja sildistamisprotseduur

2.11.1 Eesmärk ja kehtivus

Enne ükskõik millise korrashoiu- või teenindustöö alustamist tuleb masin lukustada ja hoitussilti-

dega tähistada. Selle protseduuri õige läbiviimine välistab töötajate vigastamise ohu.

2.11.2 Kirjeldus

Kui osutub vajalikuks elektrienergia väljalülitamine, reguleerimine või kondensaatorite tühjenda-

mine, tuleb järgida alltoodud toimimisviisi.

 Informeerige asjassepuutuvaid töötajaid.

 Lülitage seade välja. Teostage tavalised seiskamisprotseduurid:

– Vajutage stopp-nuppu.

– Seisake juhtarvuti.

– Lülitage masin pealülitist välja.

 Eraldage masin energiaallikatest:

– Lülitage suruõhutoide välja.

– Lülitage toiteplokk välja.

JUHIS

Miinimumnõuded

Need protseduurid hõlmavad minimaalseid nõudeid, mis korrashoiu- või teenindustööde

läbiviimisel lukustamisele/sildistamisele esitatakse. Ettevõtte ohutuseeskirjades, ohutu-

sinseneri ja ettevõtte juhtkonna poolt võidakse teha kohustuslikuks täiendavate ohutus-

meetmete kasutamine.

2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2

2.11 Lukustamis- ja sildistamisprotseduur Alates tarkvaraversioonist SC 706.1 SP1 Versioon 10/2014

 Lukustage masin.

– Paigaldage kõikjale lukud, kus see on võimalik (nt mootorikontaktorile).

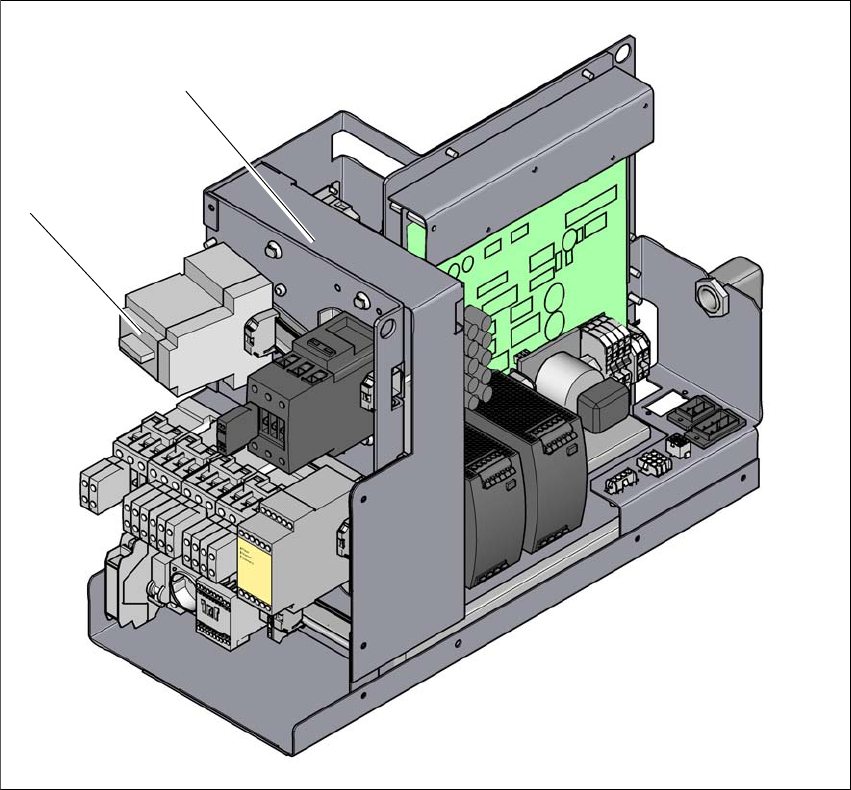

Jn 2.11 - 1 Mootorikaitselüliti asukoht

(1) Elektritoide

(2) Mootorikaitselüliti

 Alternatiivselt: sildistamisprotseduur

Kui masinat saab lukustada, siis tuleb seda ka teha. Võimalikud on ka olukorrad, kus ener-

gia (elekter, suruõhk) väljalülitamisseadmeid pole võimalik lukustada. Sellisel juhul tuleb tä-

histada lülitusseadmed hoiatussiltidega, mis informeerivad töötajaid, et masin on

teeninduse läbiviimiseks välja lülitatud. Hoiatussilt peab olema kindlalt kinnitatud, olema kõi-

gile nähtav ning seda tohib eemaldada ainult selle paigaldanud isik. 2

(2)

(1)
