NPM-W 2 EJM7DJ-MB-03M-00 カートリッジの取り付け方法 3-1 -2 レバー 1 2 1 2 カートリッジ 油筒 チェーン 溝 1 2 3 2 3 4 1 カートリッジのキャップを外し、 油筒を外した本体にねじ込む ●確実にねじ込む。 ( 緩みがあると、グリースが漏れる原 因になります ) 油筒のチェーンを引き ( ① ) 、 溝にロックする ( ② ) カートリッジを油筒に入れ ( ① ) 、 油筒を本体にねじ込…
NPM-W2 EJM7DJ-MB-03M-00

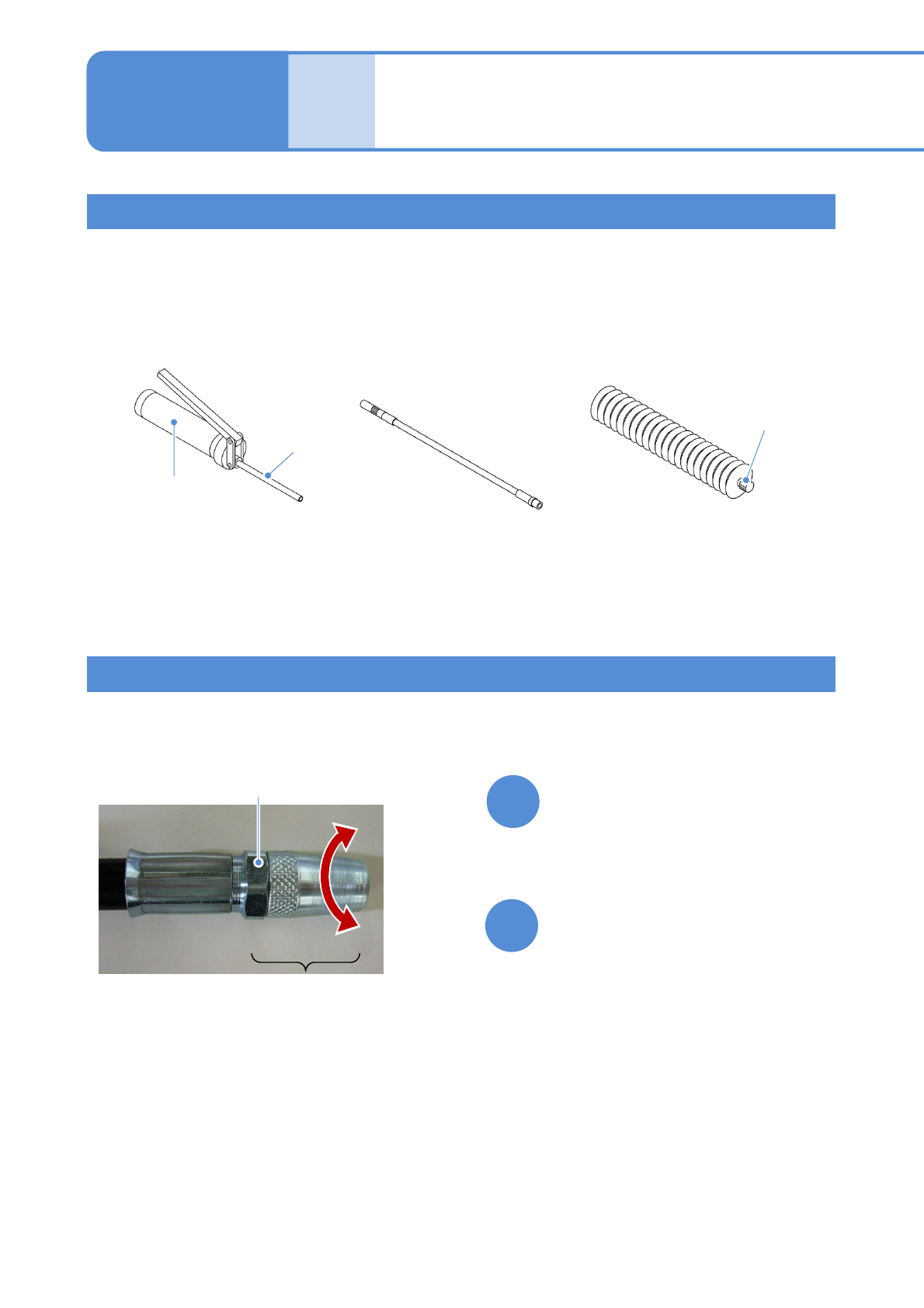

グリースガンの構成
ノズル先端のクランプ力が強すぎるときは、調整してください。
六角部をスパナで保持する
先端部をプライヤーなどで回す
1
2
グリースガンの調整方法
3-1-1
メンテナンス
編
3-1
締まる
ゆるむ
先端部
六角部
給脂について 1
グリ－スガンは下記の3 点で構成されています。
●ノズルは、本体に確実に固定してください。
●チューブノズル、ノズルは、給脂位置によって取り替えて使ってください。
ノズル
油筒
カートリッジ (200 g)
チューブノズル
キャップ
グリースガン
NPM-W2 EJM7DJ-MB-03M-00
カートリッジの取り付け方法
3-1-2
レバー
1
2
1
2
カートリッジ
油筒
チェーン
溝
1
2
3
2
3
4
1
カートリッジのキャップを外し、
油筒を外した本体にねじ込む
●確実にねじ込む。
(緩みがあると、グリースが漏れる原
因になります)
油筒のチェーンを引き(①)、
溝にロックする(②)
カートリッジを油筒に入れ(①)、
油筒を本体にねじ込む(②)
油筒の溝からチェーンを外し(①)、
油筒内に収納する(②)
●レバーを2、3 回往復させ、グリースがノ
ズル先端から出ることを確認する
(③)。
NPM-W2 EJM7DJ-MB-03M-00
グリースガンの使用方法
使用するグリース一覧
ノズル先端をグリースニップル
に押し当てる
レバーを所定の回数往復させる
●レバー操作は、全閉、全開で行って
下さい。
中途半端な操作では、所定の量のグ
リースが注入されません。
●オプションのグリースガンを使用し
たときの1回当りの吐出量は、0.9
cm
3
です。
はみ出したグリースを、ウエスな
どで拭き取る
●はみ出したままにすると、生産基板上
にグリースが落下する可能性があり
ます。
1
2
3
給脂箇所
グリース
種別
指定グリース名 メーカー
XYユニット など
(ボールねじ、リニアベアリング)
グリース
LCG100
パナソニック
ファクトリーソリューションズ (株)
装着ヘッド(ベアリング)
真空用フッ
素グリース
バリエルタIEL/V NOKクリューバー (株)
3-1-3
※写真はグリースガンの使用方法を示すものです。
写真はNPM-W2と異なります。
1
2
給脂について 2
メンテナンス
編
3-1
●グリースに関する注意事項は、(→P.16-2)の「安全データシート(SDS)」 を参照してください。
