NPM-W 2 EJM7DJ-MB-03M-00 グリースガンの使用方法 使用するグリース一覧 ノズル先端をグリースニップル に押し当てる レバーを所定の回数往復させる ●レバー操作は、全閉、全開で行って 下さい。 中途半端な操作では、所定の量のグ リースが注入されません。 ●オプションのグリースガンを使用し たときの 1 回当りの吐出量は、 0.9 cm 3 です。 はみ出したグリースを、ウエスな どで拭き取る ●はみ出したままにする…
NPM-W2 EJM7DJ-MB-03M-00

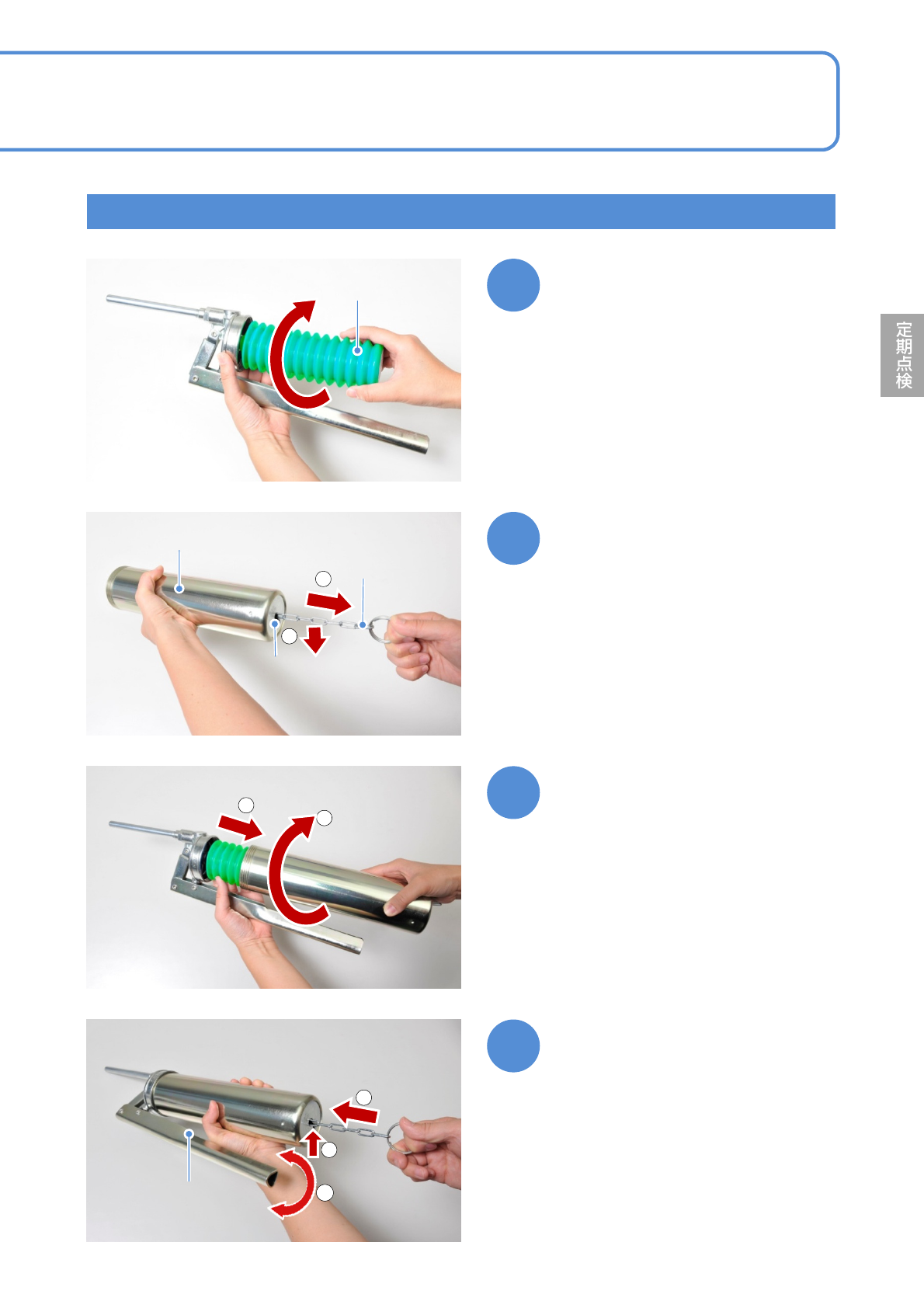

カートリッジの取り付け方法
3-1-2
レバー
1
2
1
2
カートリッジ
油筒
チェーン
溝
1
2
3
2
3
4
1
カートリッジのキャップを外し、
油筒を外した本体にねじ込む
●確実にねじ込む。
(緩みがあると、グリースが漏れる原
因になります)
油筒のチェーンを引き(①)、
溝にロックする(②)
カートリッジを油筒に入れ(①)、
油筒を本体にねじ込む(②)
油筒の溝からチェーンを外し(①)、
油筒内に収納する(②)
●レバーを2、3 回往復させ、グリースがノ
ズル先端から出ることを確認する
(③)。
NPM-W2 EJM7DJ-MB-03M-00
グリースガンの使用方法
使用するグリース一覧
ノズル先端をグリースニップル
に押し当てる
レバーを所定の回数往復させる
●レバー操作は、全閉、全開で行って
下さい。
中途半端な操作では、所定の量のグ
リースが注入されません。
●オプションのグリースガンを使用し
たときの1回当りの吐出量は、0.9
cm
3
です。
はみ出したグリースを、ウエスな
どで拭き取る
●はみ出したままにすると、生産基板上
にグリースが落下する可能性があり
ます。
1
2
3
給脂箇所
グリース
種別
指定グリース名 メーカー
XYユニット など
(ボールねじ、リニアベアリング)
グリース
LCG100
パナソニック
ファクトリーソリューションズ (株)
装着ヘッド(ベアリング)
真空用フッ
素グリース
バリエルタIEL/V NOKクリューバー (株)
3-1-3
※写真はグリースガンの使用方法を示すものです。
写真はNPM-W2と異なります。
1
2
給脂について 2
メンテナンス
編
3-1
●グリースに関する注意事項は、(→P.16-2)の「安全データシート(SDS)」 を参照してください。
NPM-W2 EJM7DJ-MB-03M-00
3-1-4
使用防錆潤滑油一覧
給脂箇所 種別 指定潤滑油名 メーカー
タッチパネル
(ヒンジ部)
防錆潤滑油 タッチルーブ
パナソニック
ファクトリーソリューションズ (株)
ノズルホルダー
(摺動面)
防錆潤滑油
FL100
住鉱潤滑剤 (株)
●防錆潤滑油に関する注意事項は、(→P.16-2)の「安全データシート(SDS)」 を参照してください。
