NPM-W 2 EJM7DJ-MB-04M-00 4-1-1 -6 24 時 間 メ ン テ ナ ン ス 本体内側のカバーを取 り外す ■矢印方向から見た写真 4 規定値内になるように調整す る 5 清掃ブロー圧用 レギュレーターノブ ●レギュレーターノブの操作方法 1 :ノブを引き上げる。 2 :調整する。 3 :ノブを押し下げる。 （清掃ブロー圧用） ●ねじ： 4 か所 ●ねじを取り外す 真空破壊圧用 レギュレーターノブ ロックナッ…
NPM-W2 EJM7DJ-MB-04M-00

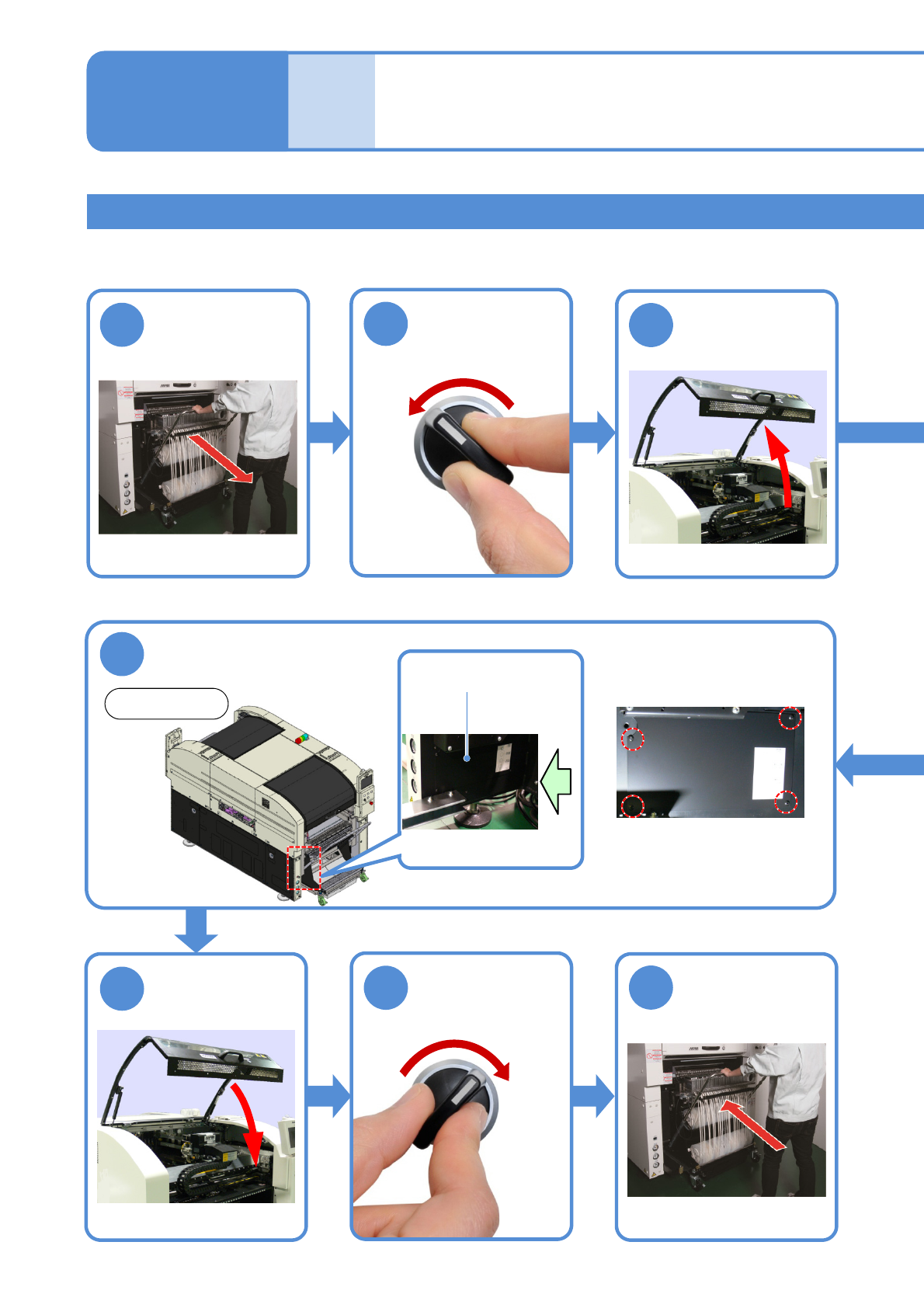

始業前
4-1-1-5
エア圧を調整する(清掃ブロー圧・オプション用エア圧・真空破壊圧)
使用工具：プラスドライバー(No.2) スパナ(10 mm) 所要時間：5 分
●清掃ブロー圧・オプション用圧・真空破壊圧が規定値外のとき、調整してください。
圧力計の点検 3
メンテナンス
編
4-1-1
OFF
SERVO
SERVO
ON
1
2
3
本体内側のカバーを取り
付ける
■矢印方向から見た写真
6
8
9
7
交換台車を取り外
す(→P.3-2)
交換台車を取り付
ける(→P.3-2)
●ねじ：4か所
●ねじを締める
カバー
前側
NPM-W2 EJM7DJ-MB-04M-00
4-1-1-6
24
時
間
メ
ン
テ
ナ
ン
ス
本体内側のカバーを取
り外す
■矢印方向から見た写真
4
規定値内になるように調整す
る
5
清掃ブロー圧用
レギュレーターノブ
●レギュレーターノブの操作方法
1 :ノブを引き上げる。
2 :調整する。
3 :ノブを押し下げる。
（清掃ブロー圧用）
●ねじ：4か所
●ねじを取り外す
真空破壊圧用
レギュレーターノブ
ロックナット
●真空破壊用レギュレーター調整の
とき、ロックナットを緩めてくだ
さい。調整後はロックナットを締
めてください。
清掃ブロー圧
(0.13 ~ 0.14 MPa)
前側
カバー
NPM-W2 EJM7DJ-MB-04M-00
始業前
4-1-2-1
捨て打ちテープの点検
(塗布ヘッド(オプション))
メンテナンス
編
4-1-2
使用工具：不要 所要時間：1 分(1か所当り)
捨て打ちテープの点検について説明します。
●後側のときは、
1
●ヘッドが交換位置に移動
する。
OFF
SERVO
2
3
