NPM-W 2 EJM7DJ-MB-04M-00 始業前 4-1-2 -1 捨て打ちテープの点検 ( 塗布ヘッド ( オプション )) メンテナンス 編 4-1-2 使用工具：不要 所要時間： 1 分 (1 か所当り ) 捨て打ちテープの点検について説明します。 ●後側のときは、 1 ●ヘッドが交換位置に移動 する。 OFF SERVO 2 3
NPM-W2 EJM7DJ-MB-04M-00
4-1-1-6
24
時
間
メ
ン
テ
ナ
ン
ス

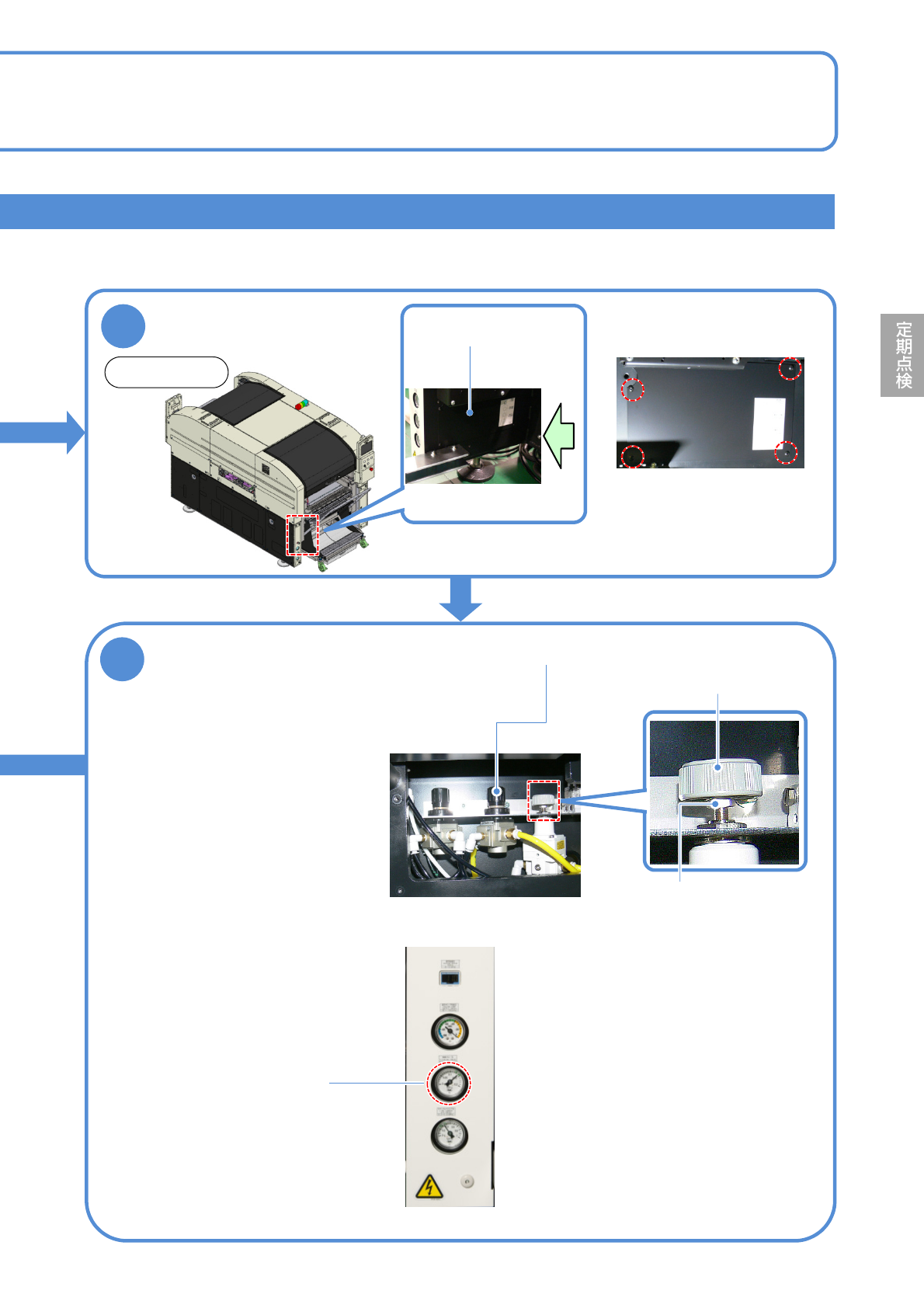

本体内側のカバーを取
り外す
■矢印方向から見た写真
4
規定値内になるように調整す
る
5
清掃ブロー圧用
レギュレーターノブ
●レギュレーターノブの操作方法
1 :ノブを引き上げる。
2 :調整する。
3 :ノブを押し下げる。
（清掃ブロー圧用）
●ねじ：4か所
●ねじを取り外す
真空破壊圧用
レギュレーターノブ
ロックナット
●真空破壊用レギュレーター調整の
とき、ロックナットを緩めてくだ
さい。調整後はロックナットを締
めてください。
清掃ブロー圧
(0.13 ~ 0.14 MPa)
前側
カバー

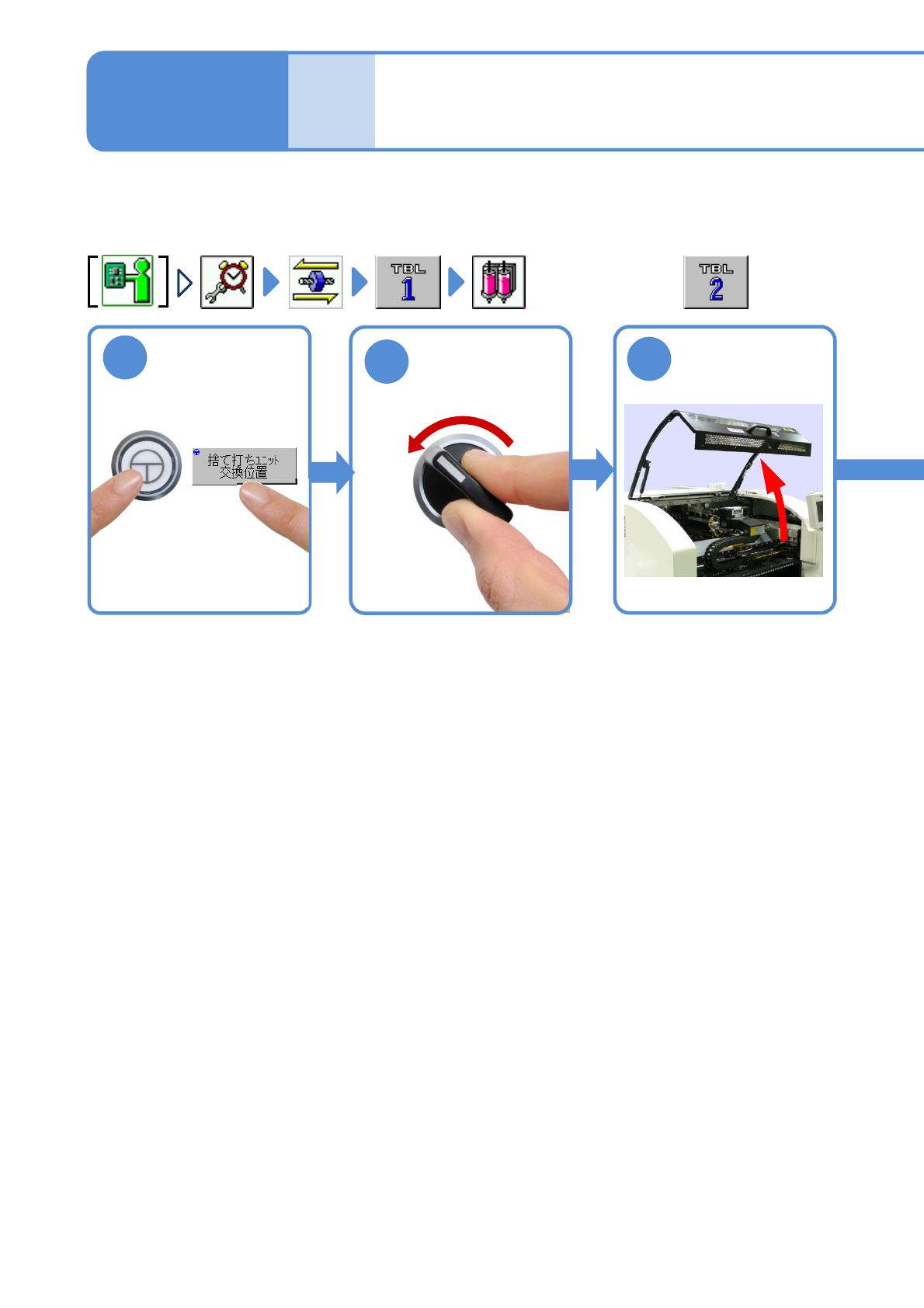

NPM-W2 EJM7DJ-MB-04M-00
始業前
4-1-2-1
捨て打ちテープの点検
(塗布ヘッド(オプション))
メンテナンス
編
4-1-2
使用工具：不要 所要時間：1 分(1か所当り)
捨て打ちテープの点検について説明します。
●後側のときは、
1
●ヘッドが交換位置に移動
する。
OFF
SERVO
2
3

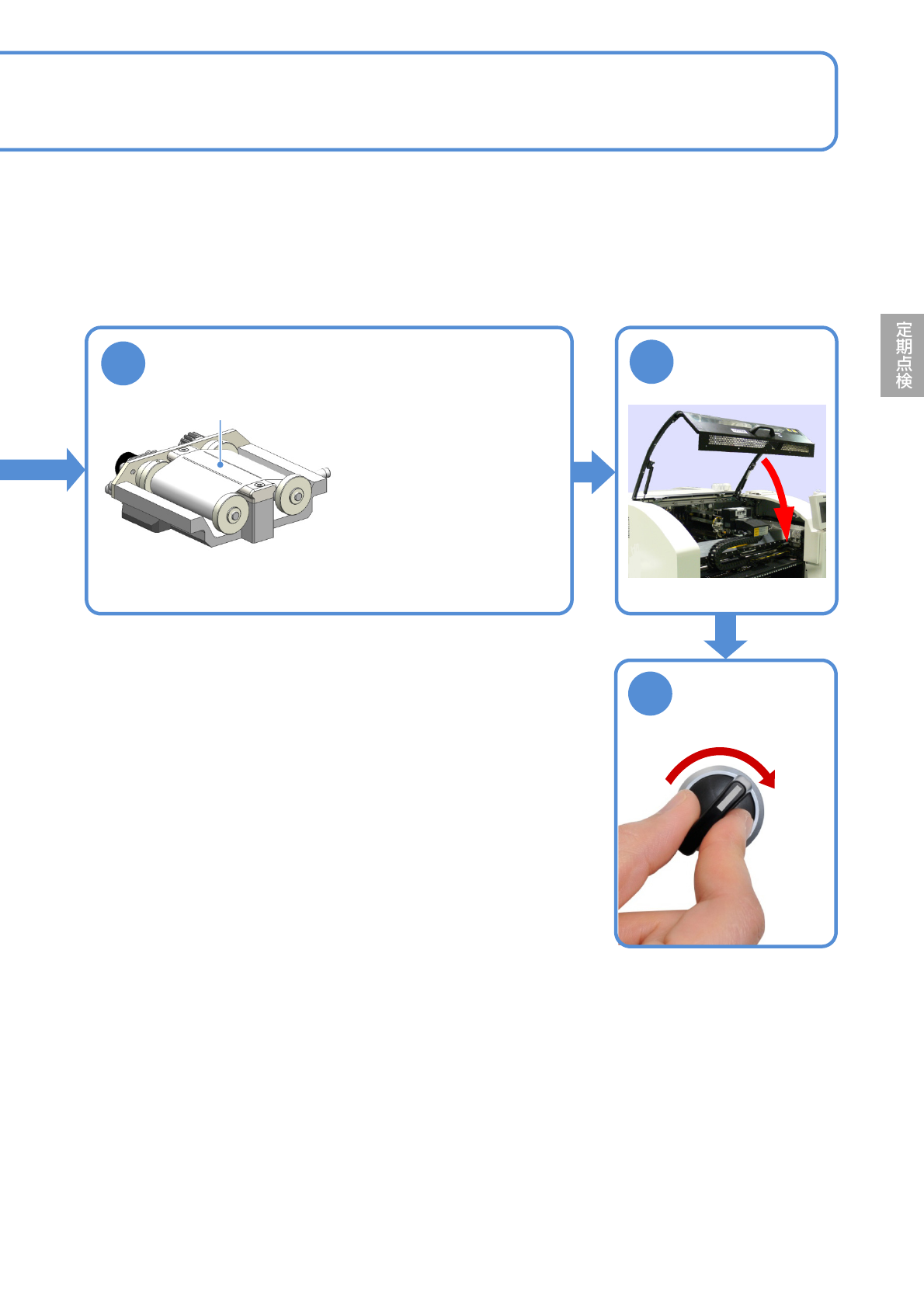

NPM-W2 EJM7DJ-MB-04M-00
4-1-2-2
テープの残量を目視にて確認する
4
●このときテープにたるみ
がないかも確認ください。
たるみがあった場合は、
送り側のリールを反時計
方向に回してたるみを除
去して下さい。
捨て打ちテープ
送り側 巻き取り側
SERVO
ON
5
6
24
時
間
メ
ン
テ
ナ
ン
ス
