NPM-W 2 EJM7DJ-MB-04M-00 4-2-5 -6 16 17 エアガンで水分を 吹き飛ばし、乾燥 させる スクリューユニットを元通りに組み立て、清掃状 態を確認する ①先端のつまり ②先端部への接着剤付着 ③外周への接着剤付着 ④基準面への接着剤付着 ⑤ノズル、ストッパーの曲がり ●アルコールが残っている と接着剤を硬化させてし まいます。十分に乾燥さ せてください。 18 シリンジにスクリューユニットをセットする。 …
NPM-W2 EJM7DJ-MB-04M-00
終業前
4-2-5-5
スクリューユニットとノズル
の清掃・点検 3 (塗布ヘッド(オプション))
メンテナンス
編
4-2-5

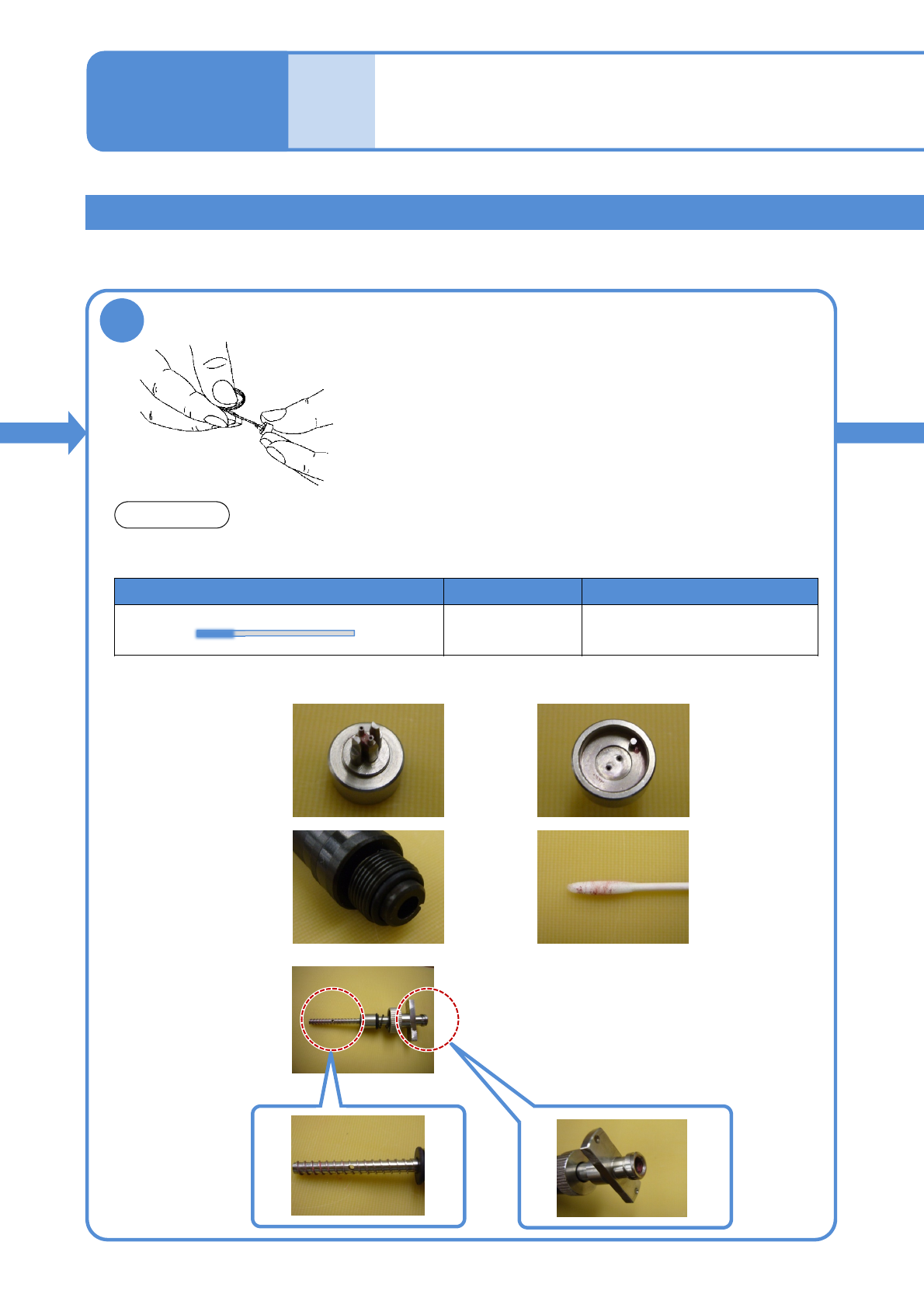

スクリューユニットの清掃 2
■洗浄見本
●ノズル内部に接着剤がつまったときは、ノズル穴径に適合した
太さのピン、ドリル、ピアノ線などで除去ください。
●Oリングおよびその周辺に接着剤の付着がないか確認ください。
●P571Sの綿棒はまれにスクリューシャフト内部につまることが
あります。スクリューシャフト内部の清掃には綿棒の柄の部分
を使用してください。
塗布ノズル
ノズルホルダー
綿棒への接着剤の付着がこの程度にな
れば、塗布精度への影響はありません。
スクリューシャフト
お願い
●Ｏリングにヒビ割れ、劣化等が発生した場合には必ず交換してください。
●洗浄に使用する綿棒は、下記の精密機械用の工業用綿棒を使用してください。
型式 品番 備考
751S
N986P751S
200本入り
パーツを取り出し、綿棒を使って各部を清掃する。
15
NPM-W2 EJM7DJ-MB-04M-00
4-2-5-6
16
17
エアガンで水分を
吹き飛ばし、乾燥
させる
スクリューユニットを元通りに組み立て、清掃状
態を確認する
①先端のつまり
②先端部への接着剤付着
③外周への接着剤付着
④基準面への接着剤付着
⑤ノズル、ストッパーの曲がり
●アルコールが残っている
と接着剤を硬化させてし
まいます。十分に乾燥さ
せてください。
18
シリンジにスクリューユニットをセットする。
(右回し)
手順
へ
19
1
2
5
3
4
24
時
間
メ
ン
テ
ナ
ン
ス
NPM-W2 EJM7DJ-MB-04M-00
終業前
4-2-5-7
スクリューユニットとノズル
の清掃・点検 4 (塗布ヘッド(オプション))
メンテナンス
編
4-2-5
シリンジの取り付け
19
シリンジホルダーにスクリューユニットをセットする
●ガイドピンを9 時～11 時方向に時計回りで移動すること
により、ハウジングの溝に一致します。
①スクリューユニットのガイドピンを9時～11時方向に合
わせ、ハウジングへ挿入する。
②回転が止まるところまで時計方向にスクリューユニット
を回転させる。
③フランジがホルダーの方向に合うように角度を調整しな
がら、突き当るまでシリンジを押し込む。
フランジ
ガイドピン
ハウジングの溝
1
2
