NPM-W 2 EJM7DJ-MB-05M-00 5-1 -2 1 4 0 時 間 メ ン テ ナ ン ス
NPM-W2 EJM7DJ-MB-05M-00
タッチパネルの清掃について説明します。
使用工具：ウエス 所要時間：3 分(前側・後側の合計)
●ほこりなどが付着していると、誤作動の原因となります。付着したときは随時清掃してください。
5-1-1
タッチパネルの清掃
メンテナンス
編
5-1
お願い
●衝撃や傷を与えないように注意してください。
●ほこりなどの付着がひどいときは、中性洗剤を水で薄め、ウエスを浸し、よく絞って拭き取ってくだ
さい。使用する液体が液晶用クリーナーであっても、タッチパネルの表面に直接噴霧することは絶対
にしないでください。タッチパネルの内部に液体が侵入することによる故障の原因になります。
●クリーンルーム内で清掃するときは、無塵布を使用してください。

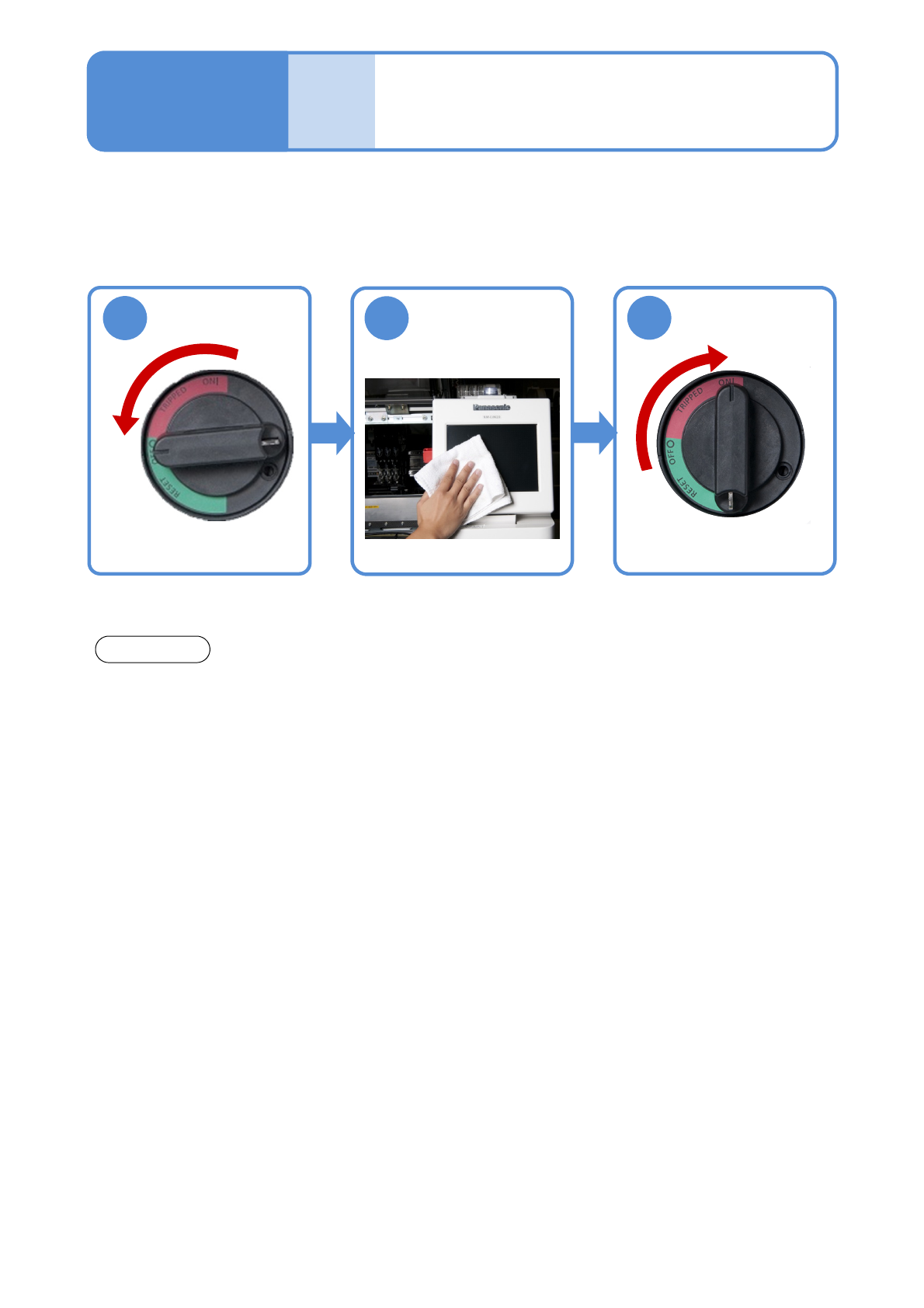

OFF
1
2
清潔でやわらかい
ウエスなどで拭く
3
ON
NPM-W2 EJM7DJ-MB-05M-00
5-1-2
1
4
0
時
間
メ
ン
テ
ナ
ン
ス
NPM-W2 EJM7DJ-MB-05M-00
∗∗∗∗∗

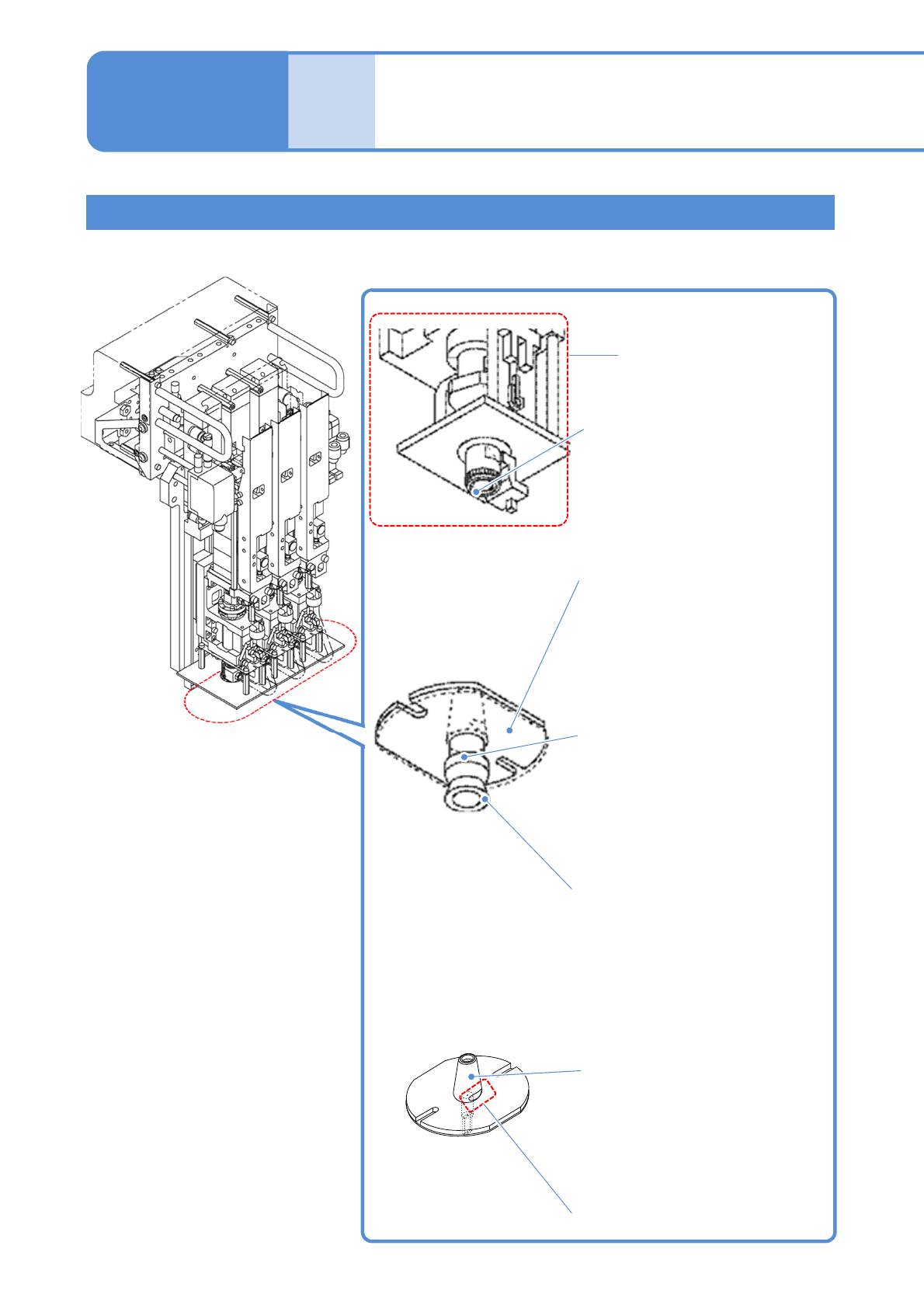

ノズルホルダーの清掃 1
(3ノズルヘッド(オプション))
使用工具：エアガン、ウエス、綿棒、六角レンチ(2.5 mm)、スパナ(7 mm)
所要時間：ヘッド1台当り30分
清掃部位
ノズルホルダーテーパー面
(ほこりなどが付着すると、ノズ
ルをチャッキングするときにノ
ズルテーパー面と密着せず、空
気漏れが起こることによる、装
着精度の悪化、吸着エラーなど
の原因になります)
ノズル反射板
●黒色樹脂製で、キズ防止のため
表面には特殊なコーティングを
施している。LED照明光を反射
して、部品を認識する。
(ほこりなどが付着すると、認識
エラーの原因になります)
吸着パッド
●パッドノズルではさらに安定し
た吸着を行うため、ノズル先端
にゴムパッドが取り付けられて
いる。
(亀裂が生じると、空気漏れによ
る吸着エラーの原因になります)
ノズル先端部(ノズル部)
●部品を吸着する。
(側面にほこりなどが付着する
と認識のときに影ができ、認
識エラーの原因になります。
また、吸着穴にほこりなどが
付着すると、吸着エラーの原
因になります)
ノズルテーパー面
●装着ヘッドのノズルホルダーに
チャッキングされる部分。
(テーパー面・チャッキング溝に
ほこりなどが付着していると、
空気漏れ・チャック不良の原因
になります)
5-2-1
ノズルホルダー
チャッキング溝
メンテナンス編
5-2
